4.3.6 Primäre Spannungsversorgung
20

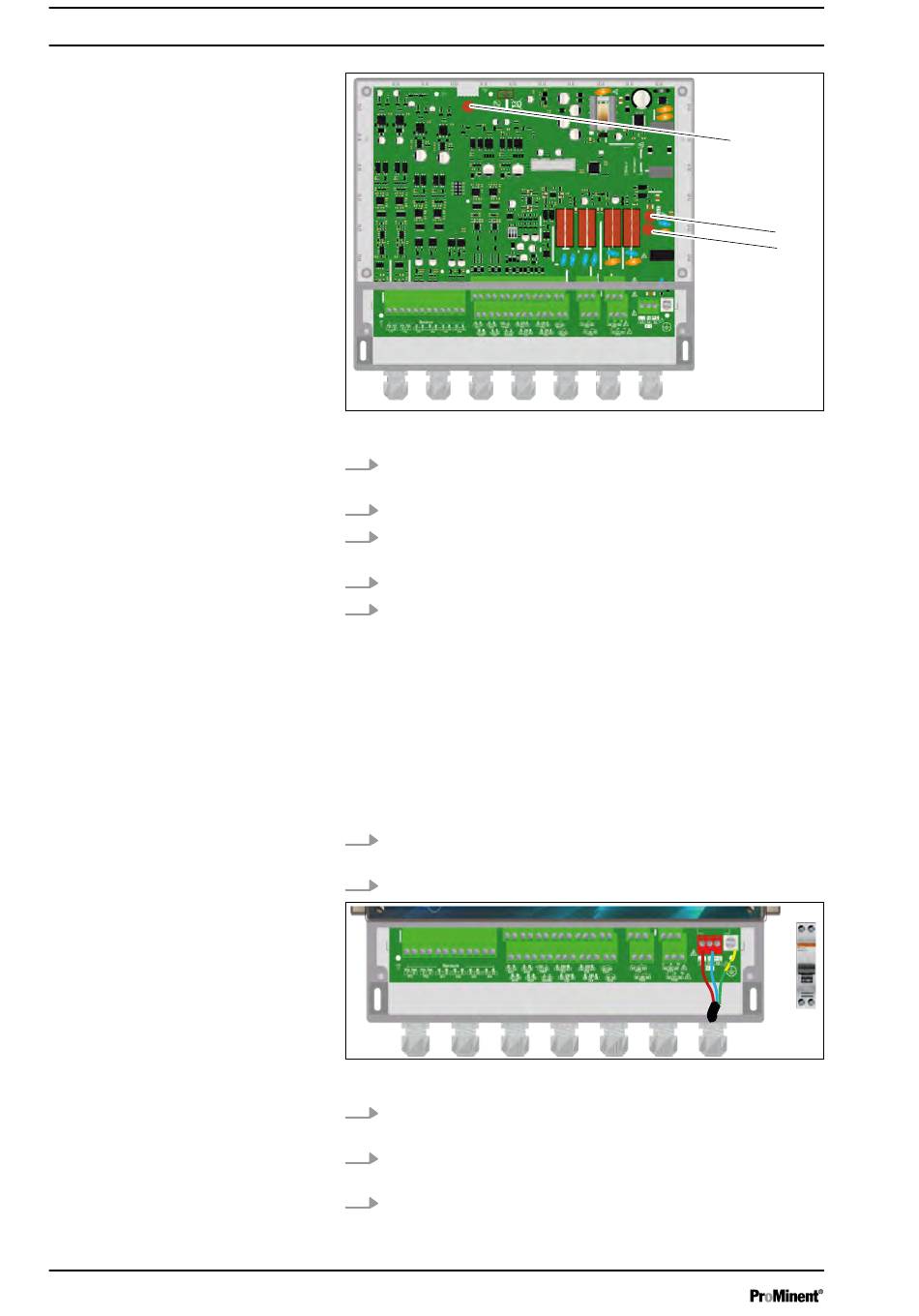

Abb. 7: Sicherung (F1 oder F2)
5.
Suchen Sie die zu wechselnde Sicherung (F1 oder F2) auf
der unteren Platine.
6.
Entfernen Sie die zu wechselnde Sicherung.
7.
Bauen Sie eine neue Sicherung mit korrekten Leistungsdaten
ein.
8.
Schließen Sie das Verbindungsflachkabel wieder an.
9.
Befestigen Sie die 4 Schrauben mit einem geeigneten
Schraubendreher.
Das Gerät verfügt über ein Weitbereichsnetzteil. Das Gerät kann
mit einer Wechselspannung zwischen 90 V ... 240V 50/60Hz
betrieben werden.
Das Gerät verfügt über keinen Netzschalter. Das Gerät wird direkt
versorgt, wenn es an das Stromnetz angeschlossen wird.
1.
Verwenden Sie ein 3-Adriges 1,5 mm
tung der Spannungsversorgung.
2.
Isolieren Sie die Adern auf 7 mm ab.
Abb. 8: Primäre Spannungsversorgung
3.
Führen Sie das Kabel durch eine geeignete Kabelverschrau‐
bung.
4.
Schließen Sie die Phase an L1 und den Neutralleiter an den
N der Hauptklemme X1 an.
5.
Schließen Sie die Erde am PL1-Bolzen mit einer M4-Ösen‐
klemme an.
F5
F1
F2
A2996
-Kabel zur Verdrah‐
2
A2997
