8.1.3.6 Relaisausgänge im Timer-Modus
8.1.3.7 Ausgänge 4 ... 20 mA im Dosiermodus
8.1.3.8

Ausgang 4 ... 20 mA im Transfermodus

Einstellung des Relaisausgangs
P02 Funktion: Timer
Zustand Pause-Relais

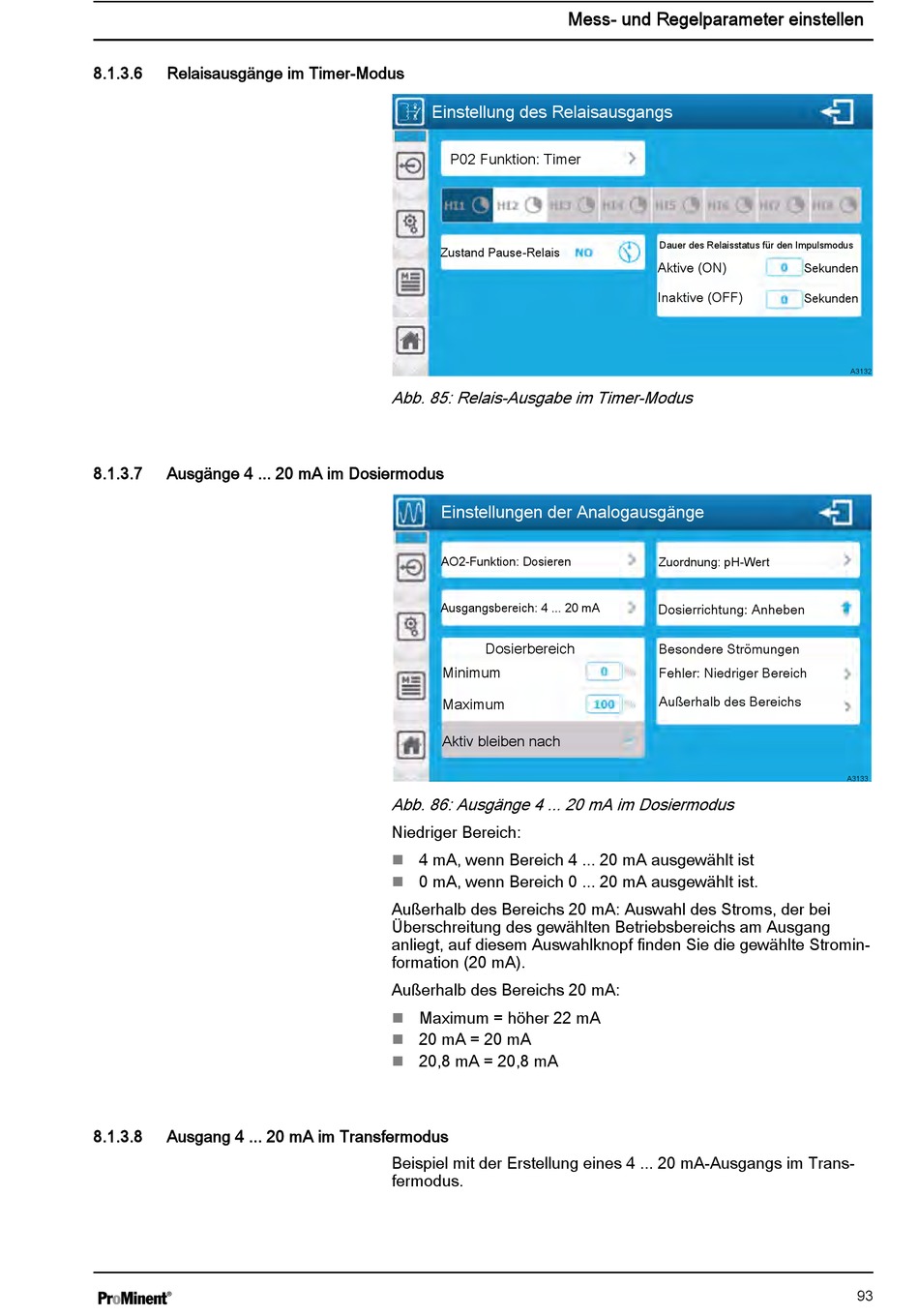

Abb. 85: Relais-Ausgabe im Timer-Modus
Einstellungen der Analogausgänge
AO2-Funktion: Dosieren
Ausgangsbereich: 4 ... 20 mA
Dosierbereich
Minimum
Maximum
Aktiv bleiben nach
Abb. 86: Ausgänge 4 ... 20 mA im Dosiermodus
Niedriger Bereich:
4 mA, wenn Bereich 4 ... 20 mA ausgewählt ist
n
0 mA, wenn Bereich 0 ... 20 mA ausgewählt ist.
n
Außerhalb des Bereichs 20 mA: Auswahl des Stroms, der bei
Überschreitung des gewählten Betriebsbereichs am Ausgang
anliegt, auf diesem Auswahlknopf finden Sie die gewählte Stromin‐
formation (20 mA).
Außerhalb des Bereichs 20 mA:
Maximum = höher 22 mA
n
20 mA = 20 mA
n
20,8 mA = 20,8 mA
n
Beispiel mit der Erstellung eines 4 ... 20 mA-Ausgangs im Trans‐
fermodus.
Mess- und Regelparameter einstellen
Dauer des Relaisstatus für den Impulsmodus
Aktive (ON)
Inaktive (OFF)
Zuordnung: pH-Wert
Dosierrichtung: Anheben
Besondere Strömungen
Fehler: Niedriger Bereich
Außerhalb des Bereichs
Sekunden
Sekunden
