Installation und Montage

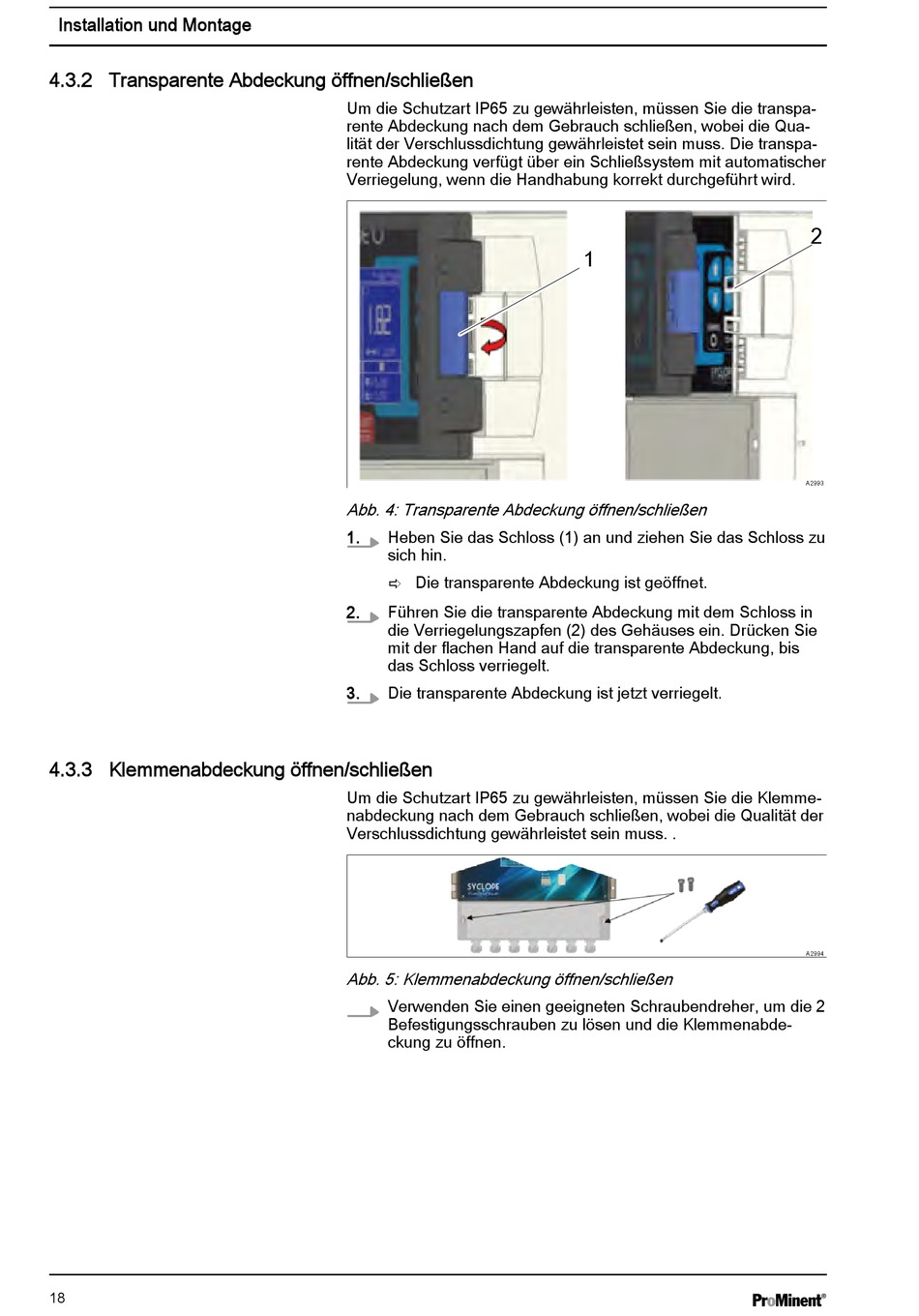

4.3.2 Transparente Abdeckung öffnen/schließen
4.3.3 Klemmenabdeckung öffnen/schließen
18
Um die Schutzart IP65 zu gewährleisten, müssen Sie die transpa‐
rente Abdeckung nach dem Gebrauch schließen, wobei die Qua‐
lität der Verschlussdichtung gewährleistet sein muss. Die transpa‐
rente Abdeckung verfügt über ein Schließsystem mit automatischer
Verriegelung, wenn die Handhabung korrekt durchgeführt wird.
Abb. 4: Transparente Abdeckung öffnen/schließen
1.
Heben Sie das Schloss (1) an und ziehen Sie das Schloss zu
sich hin.
ð Die transparente Abdeckung ist geöffnet.
2.
Führen Sie die transparente Abdeckung mit dem Schloss in
die Verriegelungszapfen (2) des Gehäuses ein. Drücken Sie
mit der flachen Hand auf die transparente Abdeckung, bis
das Schloss verriegelt.
3.
Die transparente Abdeckung ist jetzt verriegelt.
Um die Schutzart IP65 zu gewährleisten, müssen Sie die Klemme‐
nabdeckung nach dem Gebrauch schließen, wobei die Qualität der
Verschlussdichtung gewährleistet sein muss. .
Abb. 5: Klemmenabdeckung öffnen/schließen
Verwenden Sie einen geeigneten Schraubendreher, um die 2
Befestigungsschrauben zu lösen und die Klemmenabde‐
ckung zu öffnen.
1
2
A2993
A2994
