Installation und Montage
Tab. 7: Die Definition der unterstützten Sensoren lautet wie folgt:
Volumen (4 ... 20 mA)
(*): Die Skala des Kunden kann zwischen 0 und 2000 (Liter, m
0 ... 20l/min
Durchfluss
-•
(4 ... 20mA)
(*): Die Skala des Kunden kann zwischen 0 ... 2000 (Liter/min, Liter/h oder m
eingang definiert werden.
Anschluss der Sensoren
Anschluss des Sensors an AI3:
Anschluss des Sensors an AI2:
Digitale Eingänge DI1 ... DI4
24
Kunde*
-•
0 ... 50l/min
0 ... 200l/min
-•
-•

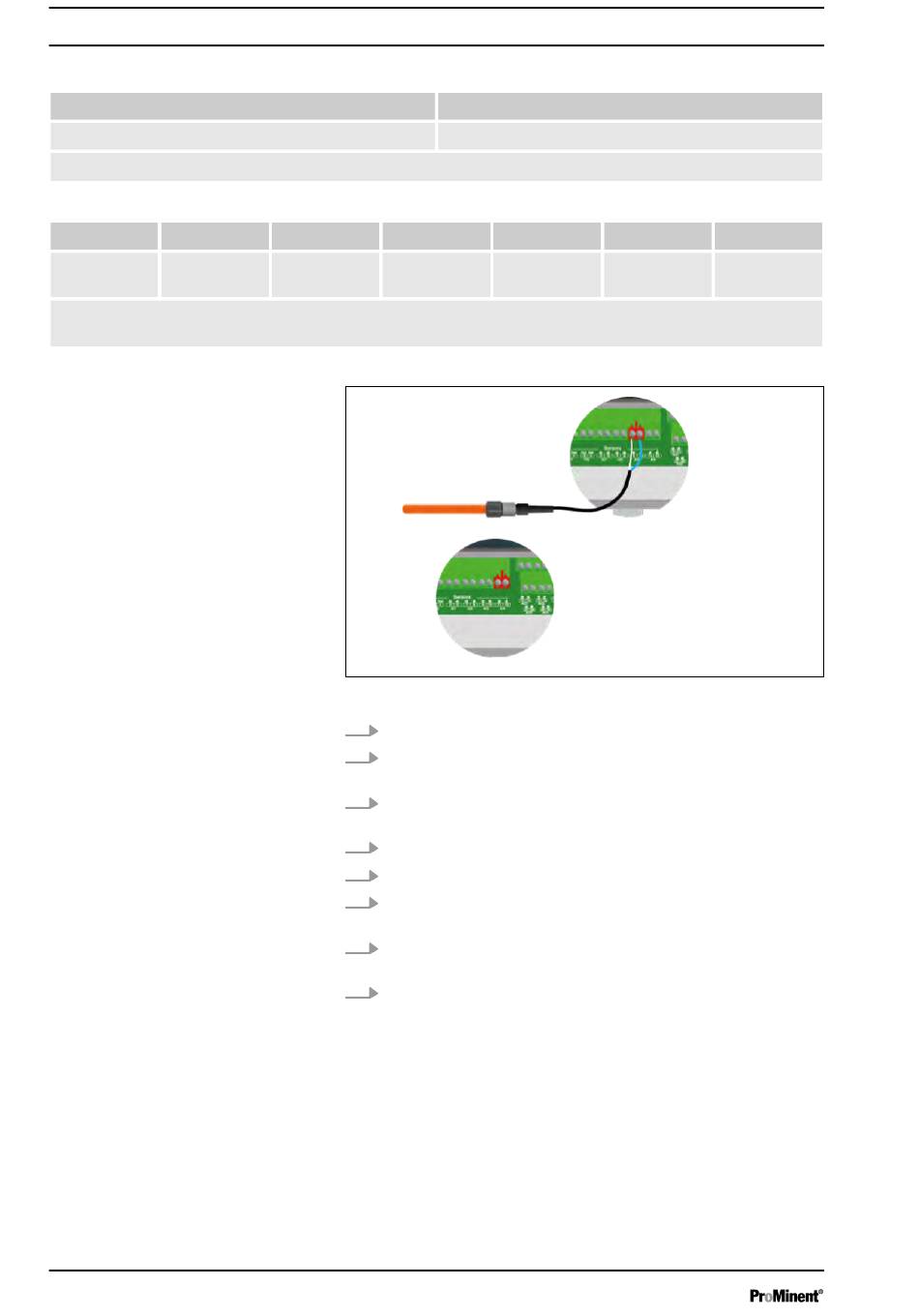

Abb. 12: Anschluss der Sensoren an AI3 und AI4
1.
Verwenden Sie ein zweiadriges Kabel.
2.
Schließen Sie die Sensor(+)-Ader an den Anschluss AI3 +
(9) an.
3.
Schließen Sie die Sensor(-)-Ader an den Anschluss AI3 -
(10) an.
4.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
5.
Verwenden Sie ein zweiadriges Kabel.
6.
Schließen Sie die Sensor(+)-Ader an den Anschluss AI4 +
(11) an.
7.
Schließen Sie die Sensor(-)-Ader an den Anschluss AI4 -
(12) an.
8.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
Der Regler verfügt über 4 digitale Eingänge, an die ein Tank‐
boden-, ein Durchfluss- oder ein anderer Sensor oder eine R.I.C.
(Remote Input Control) angeschlossen werden kann.
) definiert werden.
3
0 ... 10m3/H
Kunde*
-•
3
/h) in 4...20mA oder Impuls‐
AI3
AI3
AI4
AI4
A3003
