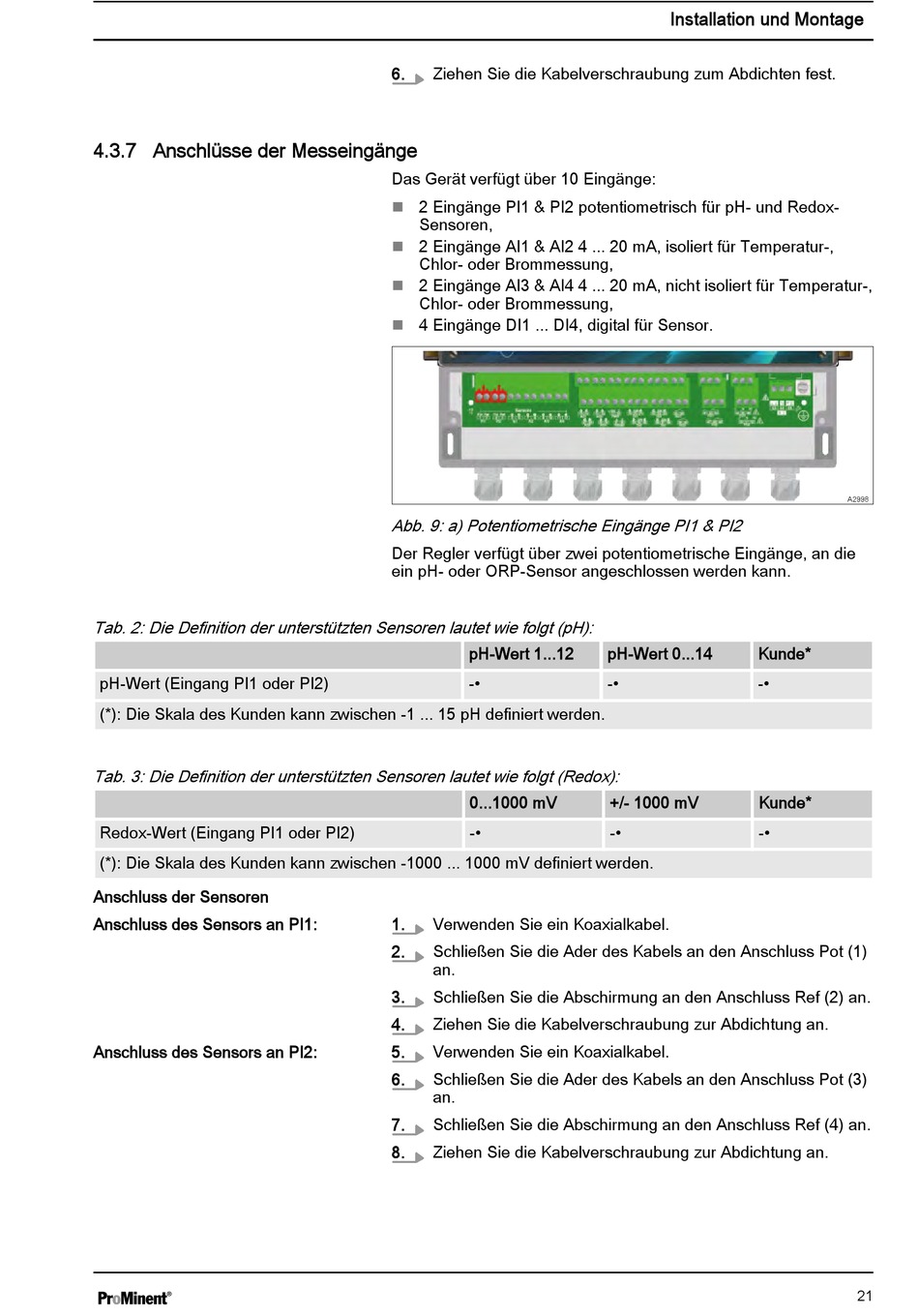

4.3.7 Anschlüsse der Messeingänge
Tab. 2: Die Definition der unterstützten Sensoren lautet wie folgt (pH):
pH-Wert (Eingang PI1 oder PI2)
(*): Die Skala des Kunden kann zwischen -1 ... 15 pH definiert werden.
Tab. 3: Die Definition der unterstützten Sensoren lautet wie folgt (Redox):
Redox-Wert (Eingang PI1 oder PI2)
(*): Die Skala des Kunden kann zwischen -1000 ... 1000 mV definiert werden.
Anschluss der Sensoren
Anschluss des Sensors an PI1:
Anschluss des Sensors an PI2:
6.
Ziehen Sie die Kabelverschraubung zum Abdichten fest.
Das Gerät verfügt über 10 Eingänge:
2 Eingänge PI1 & PI2 potentiometrisch für pH- und Redox-
n
Sensoren,
2 Eingänge AI1 & AI2 4 ... 20 mA, isoliert für Temperatur-,
n
Chlor- oder Brommessung,
2 Eingänge AI3 & AI4 4 ... 20 mA, nicht isoliert für Temperatur-,
n
Chlor- oder Brommessung,
4 Eingänge DI1 ... DI4, digital für Sensor.
n
Abb. 9: a) Potentiometrische Eingänge PI1 & PI2
Der Regler verfügt über zwei potentiometrische Eingänge, an die
ein pH- oder ORP-Sensor angeschlossen werden kann.
pH-Wert 1...12
-•
0...1000 mV
-•
1.
Verwenden Sie ein Koaxialkabel.
2.
Schließen Sie die Ader des Kabels an den Anschluss Pot (1)
an.
3.
Schließen Sie die Abschirmung an den Anschluss Ref (2) an.
4.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
5.
Verwenden Sie ein Koaxialkabel.
6.
Schließen Sie die Ader des Kabels an den Anschluss Pot (3)
an.
7.
Schließen Sie die Abschirmung an den Anschluss Ref (4) an.
8.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
Installation und Montage
pH-Wert 0...14
Kunde*
-•
-•
+/- 1000 mV
Kunde*
-•
-•
A2998
21
