8.1.3 Menü: Konfiguration und Installation der Ausgänge
1
3
5
Abb. 78: Allgemeine Symbole
8.1.3.1
Relaisausgänge im Dosier-(Ein/Aus)-Steuerungsmodus
„AUSGÄNGE" ermöglicht Ihnen den Zugriff auf die
Das Menü
Konfiguration der Relais und der 4 ... 20 mA-Ausgänge, die ver‐
wendet werden sollen. Drücken Sie auf
folgenden Bildschirm zu öffnen.
Einstellungen der Ausgänge
Relais mit Stromversorgung
Dosierung
Relais C.R.T.
Nicht verwendet
Elektronische Relais
Nicht verwendet

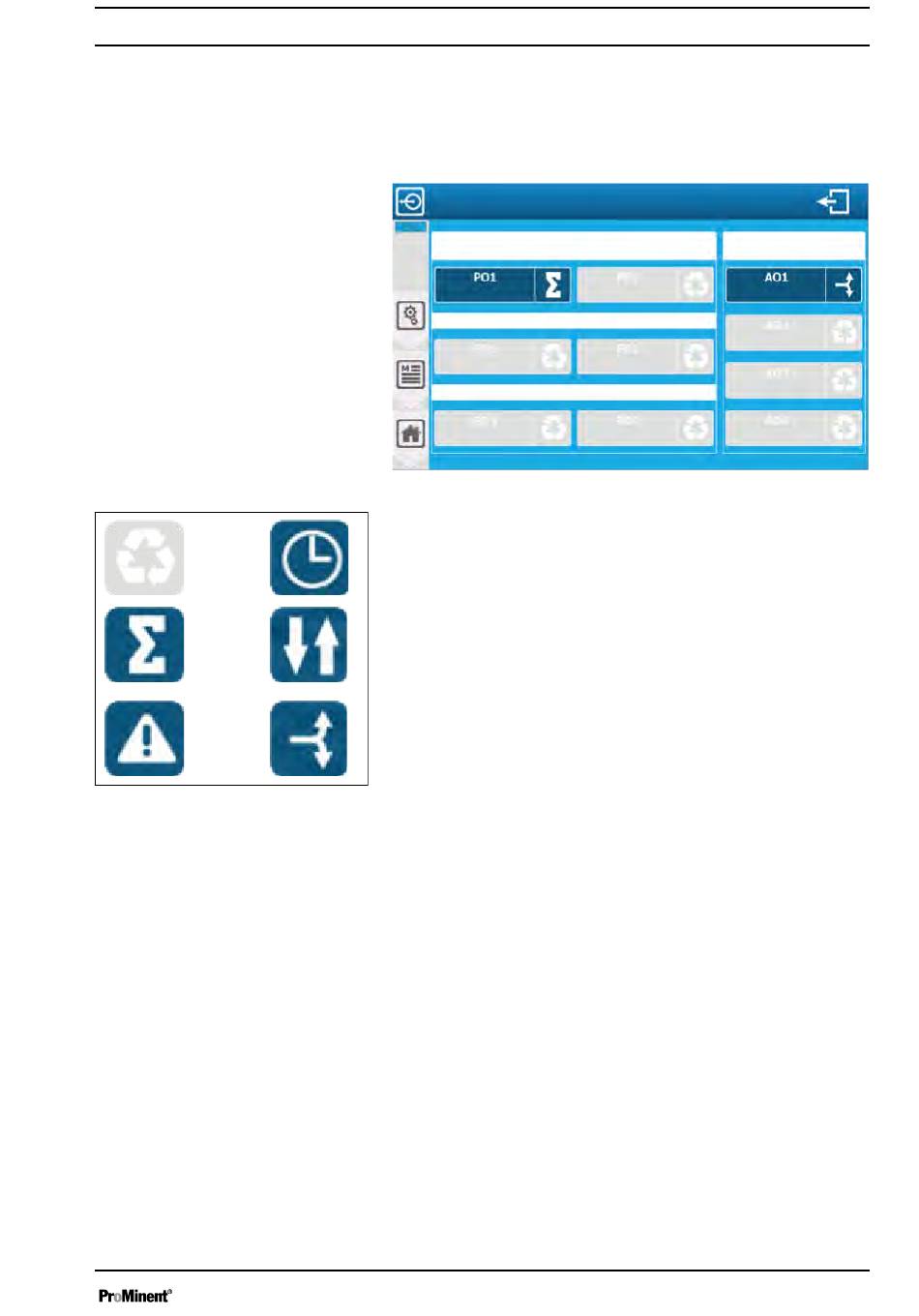

Abb. 77: Menü: Konfiguration und Installation der Ausgänge
1
Nicht verwendeter Ausgang
2
Timer gesteuerter Ausgang
3
Dosierungskontrollierter Ausgang
2
4
Zustandsgesteuerter Ausgang (Kontakt)
5
Alarmgesteuerte Ausgang
6
4 ... 20 mA Transfer-Ausgang
Der Bildschirm zeigt die bereits konfigurierten und die nicht ver‐
4
wendeten Ausgänge an. Sie können durch Drücken von bereits
konfigurierten Ausgängen, durch Ändern der Konfiguration oder
durch Drücken eines unbenutzten Ausgangs seine Installation kon‐
figurieren.
PO1und PO2: selbstversorgte Relaisausgänge, diese Ausgänge
6
haben keine Pulsfrequenzmodulation (PFM).
FO1 und FO2 CRT: potenzialfreie Relaisausgänge, diese Aus‐
A3124
gänge haben eine Impulsfrequenzmodulation (PFM), sind aber auf
180 Impulse/Minute begrenzt.
RO1 und RO2: Elektronische Relaisausgänge (einfacher Kontakt),
diese Ausgänge haben eine Impulsfrequenzmodulation (PFM),
programmierbar bis zu 500 Impulse/Minute.
Zu Ihrem Komfort finden Sie die Benennung der Ausgänge POx,
FOx, ROx, AOx im Siebdruck vor der Anschlussklemme Ihres
Gerätes.
Ein Beispiel mit der Bearbeitung eines Relais im Dosiermodus.
Drücken Sie
[PO1 Dosierung ∑] , um den folgenden Bildschirm zu
öffnen.
Mess- und Regelparameter einstellen
„AUSGÄNGE" , um den
Analoge Ausgänge
Übertragung
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
A3123
89
