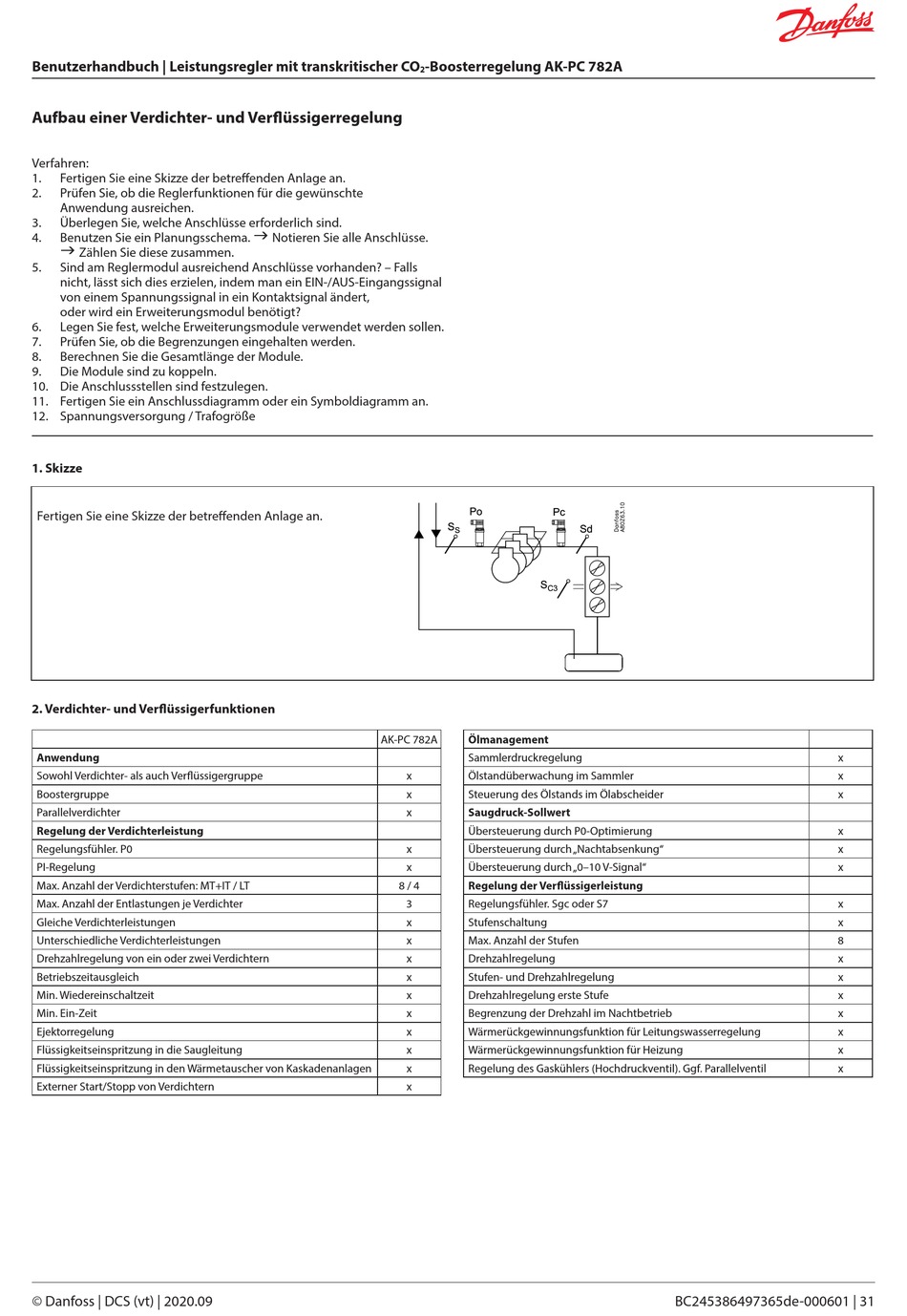

Benutzerhandbuch | Leistungsregler mit transkritischer CO
Aufbau einer Verdichter- und Verflüssigerregelung
Verfahren:
1. Fertigen Sie eine Skizze der betreffenden Anlage an.
2. Prüfen Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse erforderlich sind.
4. Benutzen Sie ein Planungsschema.

Zählen Sie diese zusammen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? – Falls
nicht, lässt sich dies erzielen, indem man ein EIN-/AUS-Eingangssignal
von einem Spannungssignal in ein Kontaktsignal ändert,
oder wird ein Erweiterungsmodul benötigt?
6. Legen Sie fest, welche Erweiterungsmodule verwendet werden sollen.
7. Prüfen Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Die Module sind zu koppeln.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldiagramm an.
12. Spannungsversorgung / Trafogröße
1. Skizze
Fertigen Sie eine Skizze der betreffenden Anlage an.
2. Verdichter- und Verflüssigerfunktionen
Anwendung
Sowohl Verdichter- als auch Verflüssigergruppe
Boostergruppe
Parallelverdichter
Regelung der Verdichterleistung
Regelungsfühler. P0
PI-Regelung
Max. Anzahl der Verdichterstufen: MT+IT / LT
Max. Anzahl der Entlastungen je Verdichter
Gleiche Verdichterleistungen
Unterschiedliche Verdichterleistungen
Drehzahlregelung von ein oder zwei Verdichtern
Betriebszeitausgleich
Min. Wiedereinschaltzeit
Min. Ein-Zeit
Ejektorregelung
Flüssigkeitseinspritzung in die Saugleitung
Flüssigkeitseinspritzung in den Wärmetauscher von Kaskadenanlagen
Externer Start/Stopp von Verdichtern
© Danfoss | DCS (vt) | 2020.09
2

Notieren Sie alle Anschlüsse.
AK-PC 782A
x
x
x
x
x
8 / 4
3
x
x
x
x
x
x
x
x
x
x
-Boosterregelung AK-PC 782A
Ölmanagement
Sammlerdruckregelung
Ölstandüberwachung im Sammler
Steuerung des Ölstands im Ölabscheider
Saugdruck-Sollwert
Übersteuerung durch P0-Optimierung
Übersteuerung durch „Nachtabsenkung"
Übersteuerung durch „0–10 V-Signal"
Regelung der Verflüssigerleistung
Regelungsfühler. Sgc oder S7
Stufenschaltung
Max. Anzahl der Stufen
Drehzahlregelung
Stufen- und Drehzahlregelung
Drehzahlregelung erste Stufe
Begrenzung der Drehzahl im Nachtbetrieb
Wärmerückgewinnungsfunktion für Leitungswasserregelung
Wärmerückgewinnungsfunktion für Heizung
Regelung des Gaskühlers (Hochdruckventil). Ggf. Parallelventil
x
x
x
x
x
x
x
x
8
x
x
x
x
x
x
x
BC245386497365de-000601 | 31
