Benutzerhandbuch | Leistungsregler mit transkritischer CO

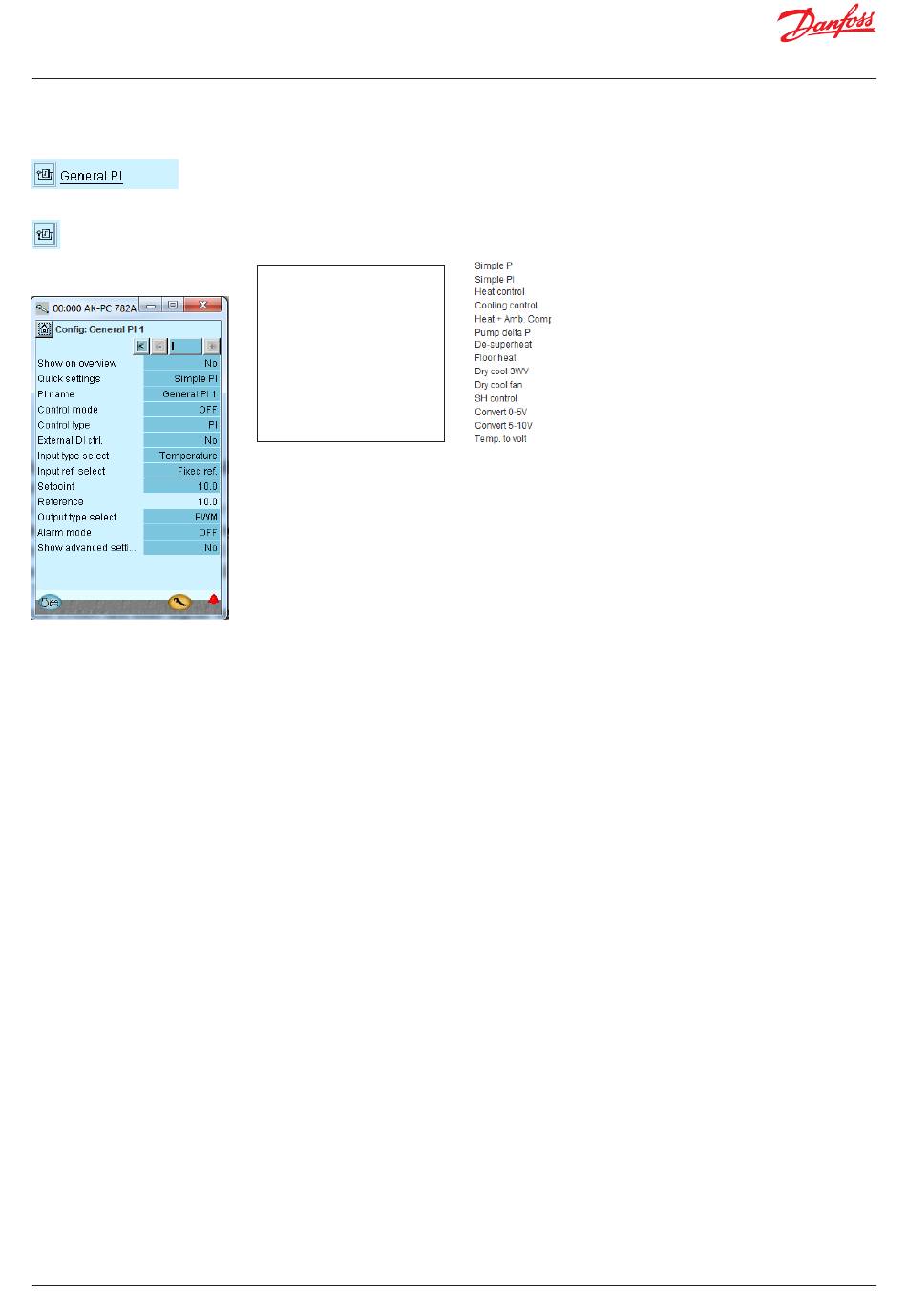

Separate PI-Funktionen
1. PI-Funktion auswählen
2. Aktuelle PI-Funktion auswählen
3. Der Funktion zugeordnete
Bezeichnungen und Werte eingeben
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Im vorliegenden Beispiel wird
diese Funktion nicht benutzt,
diese Anzeige wird daher
nur zu Informationszwecken
aufgeführt.
3 – Allgemeine PI-Regelung
Diese Funktion kann zur optionalen Regelung verwendet werden.
Für jede Regelung Folgendes anpassen:
• Zeige in Übersicht
• Name
• Schnelleinstellungen
Hier findet sich eine Liste mit Vorschlägen für die PI-Regelung:
•
•
•
•
•
•
•
•
•
•
•
• Regelmodus: Aus, Manuell oder Auto
• Regelungsart: P oder PI
• Externe DI-Regelung: Auf „Nein" eingestellt, wenn die Regelung
durch einen externen Unterbrecher gestartet/gestoppt werden kann.
• Eingangsart wählen: Auswählen, welches Signal die Regelung
empfangen soll: Temperatur, Druck, in Temperatur umgewandelter
Druck, Spannungssignal, Tc, Pc, Ss, Sd usw.
• Eingangsbezugsauswahl: Entweder Festwert oder Signal für
variablen Sollwert: Zur Auswahl stehen die folgenden Optionen:
ohne, Temperatur, Druck, in Temperatur umgewandelter Druck,
Spannungssignal, Tc, Pc, Ss, DI usw.
• Sollwert: Wenn ein fester Sollwert ausgewählt ist.
• Anzeige des Gesamtsollwerts
• Ausgangsartenauswahl: Hier kann die Ausgangsfunktion ausgewählt
werden (PWM = Pulsweitenmodulation (z. B. AKV-Ventil), Schrittsignal
für Schrittmotor oder Spannungssignal.
• Alarmmodus: Auswählen, ob der Funktion ein Alarm zugeordnet
werden soll. Bei Einstellung auf „EIN" können Alarmtexte und
Alarmgrenzen eingegeben werden.
• Weitere Regelungseinstellungen:
– Ref. X1, Y1 und X2, Y2: Punkte, die den variablen Bezugswert
definieren und begrenzen.
– PWM period time: Zeitdauer, während der das Signal
ein- und ausgeschaltet war.
– Kp: Verstärkungsfaktor
– Tn: Integrationszeit
– Filter für Sollwert: Dauer leichter Veränderungen des Sollwerts.
– Max. Fehler: Maximal zulässiges Fehlersignal, bei dem der
Integrator in der Regelung verbleibt.
– Min. Regelwert: niedrigstes zulässiges Ausgangssignal.
– Max. Regelwert: höchstes zulässiges Ausgangssignal.
– Startzeit: Zeit beim Start, zu der das Ausgangssignal
zwangsgeregelt wird.
– Startausgang: Größe des Ausgangssignals zur Startzeit.
– Stopprelais: Größe des Ausgangssignals, wenn die Regelung aus ist.
