Benutzerhandbuch | Leistungsregler mit transkritischer CO

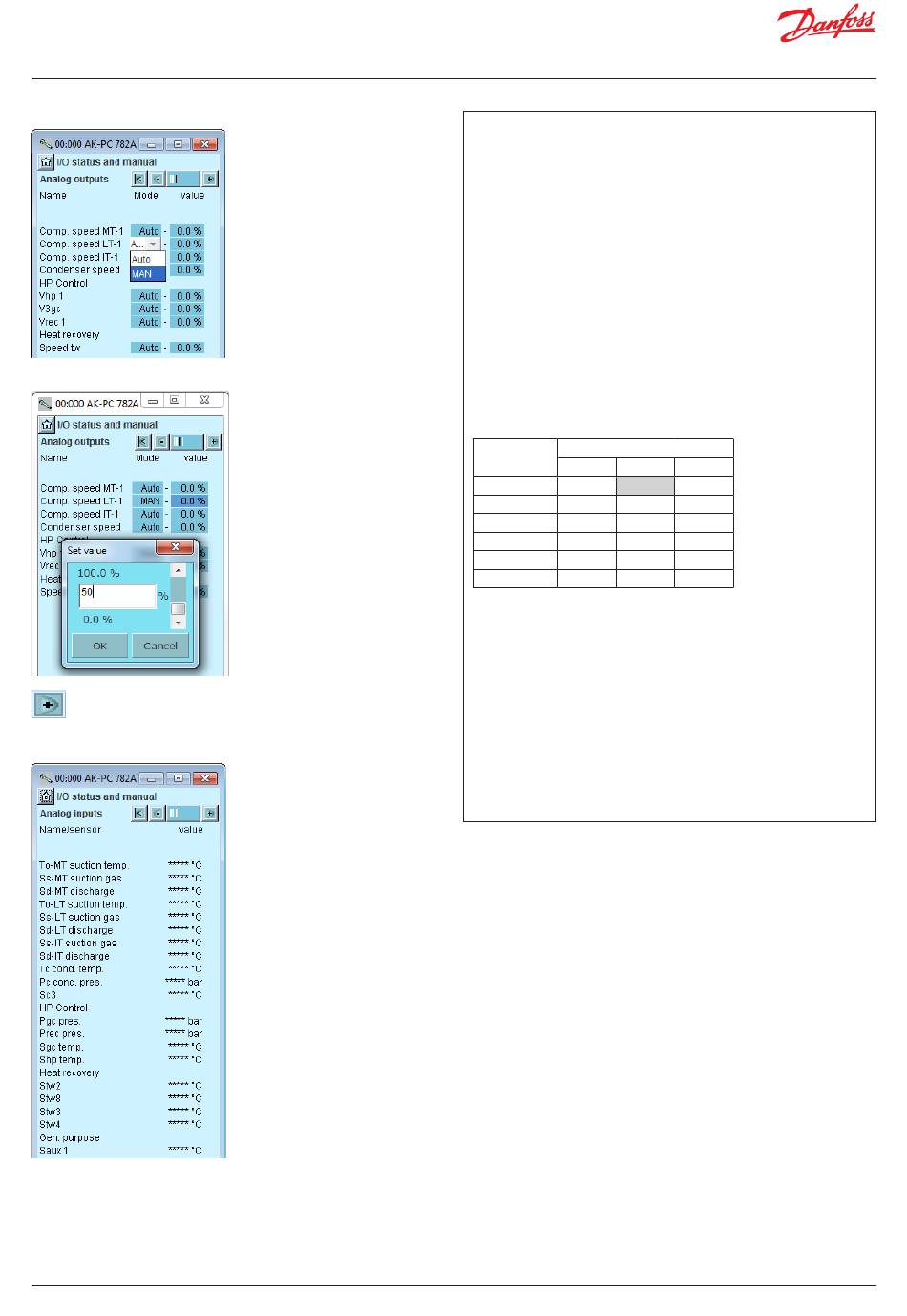

5. Analoge Ausgänge überprüfen
6. Steuerung des Ausgang wieder auf „Automatisch" einstellen
Wählen Sie die Schaltfläche + aus,
um die nächste Seite aufzurufen.
7. Analoge Eingänge überprüfen
78 | BC245386497365de-000601
-Boosterregelung AK-PC 782A
2
Die Steuerung des Ausgangs auf „Manuell" einstellen.
Klicken Sie auf das Feld Modus.
Wählen Sie die Option Hand aus.
Klicken Sie auf das Feld Wert.
Wählen Sie im Beispiel 50 % aus.
Wählen Sie OK aus.
Am Ausgang lässt sich daraufhin der erwartete Wert messen:
Im aktuellen Beispiel sind das 5 V.
Zusammenhang zwischen einem definierten Ausgangssignal
und einem manuell eingestellten Wert (Beispiele).
Definition
0 %
0 – 10 V 0 V
1 – 10 V 1 V
0 – 5 V 0 V
2 – 5 V 2 V
10 – 0 V 10 V
5 – 0 V
5 V
Prüfen, ob alle Fühler sinnvolle Werte anzeigen.
Im vorliegenden Fall sind keine Werte vorhanden.
Folgendes kann hierfür Auslöser sein:
• Der Fühler ist nicht angeschlossen.
• Der Fühler ist kurzgeschlossen.
• Punkt- oder Modulnummer sind nicht richtig konfiguriert.
• Die Konfiguration wurde nicht blockiert.
Einstellung
50 % 100 %
5 V 10 V
5,5 V 10 V
2,5 V 5 V
3,5 V 5 V
5 V 0 V
2,5 V 0 V
