Benutzerhandbuch | Leistungsregler mit transkritischer CO

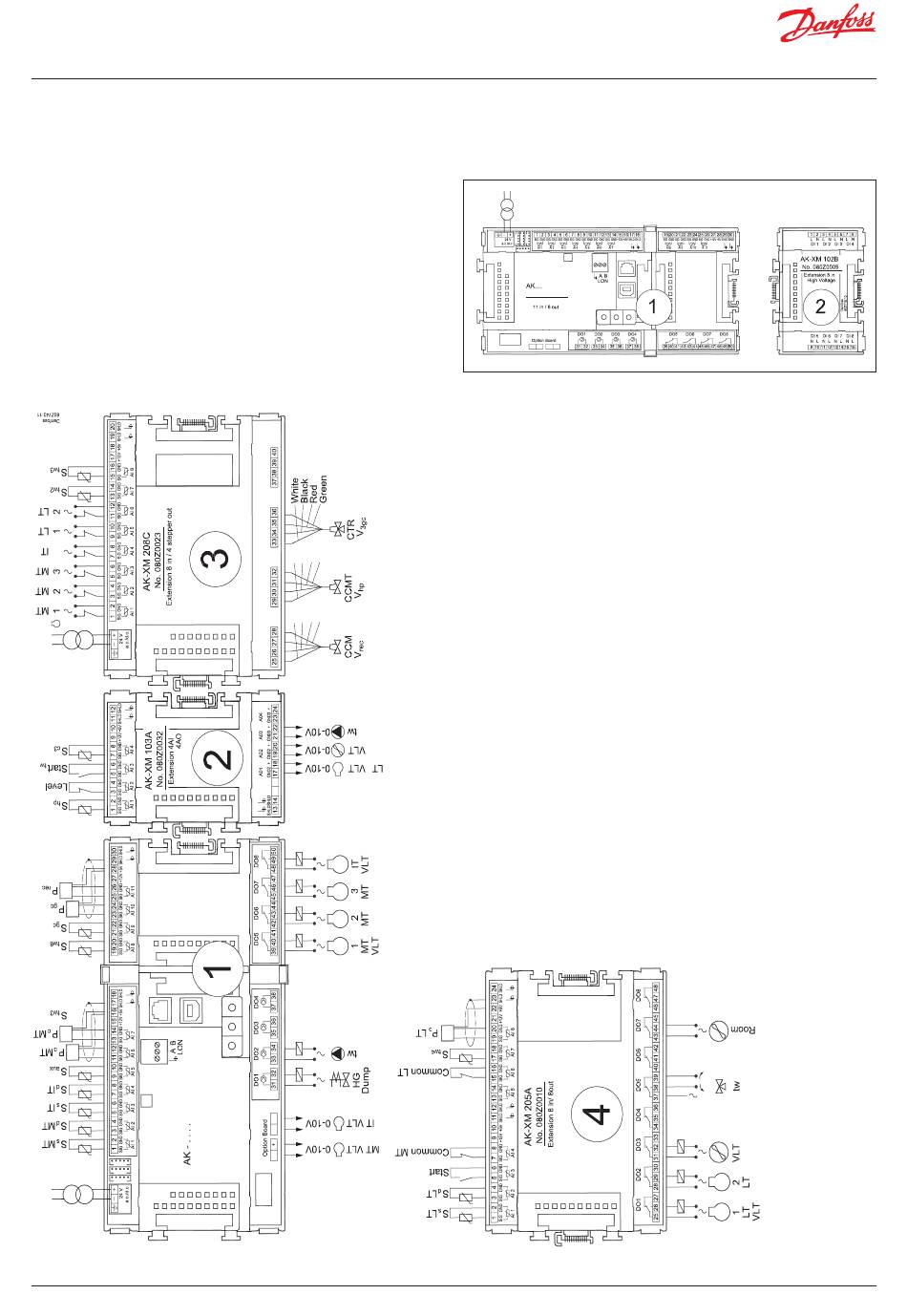

11. Anschlussdiagramm
Die Zeichnungen der einzelnen Module können bei Danfoss
angefordert werden.
Format = dwg und dxf.
Sie können dann selbst die Modulnummer in den Kreis eintragen
und die einzelnen Anschlüsse skizzieren.
Beispiel fortgesetzt:
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Die Versorgungsspannung des Druckmessumformers muss aus dem
Modul stammen, das das Drucksignal empfängt.
Die Abschirmung des Druckmessumformerkabels darf nur reglerseitig
verbunden werden.
BC245386497365de-000601 | 37
