Beispiel 1

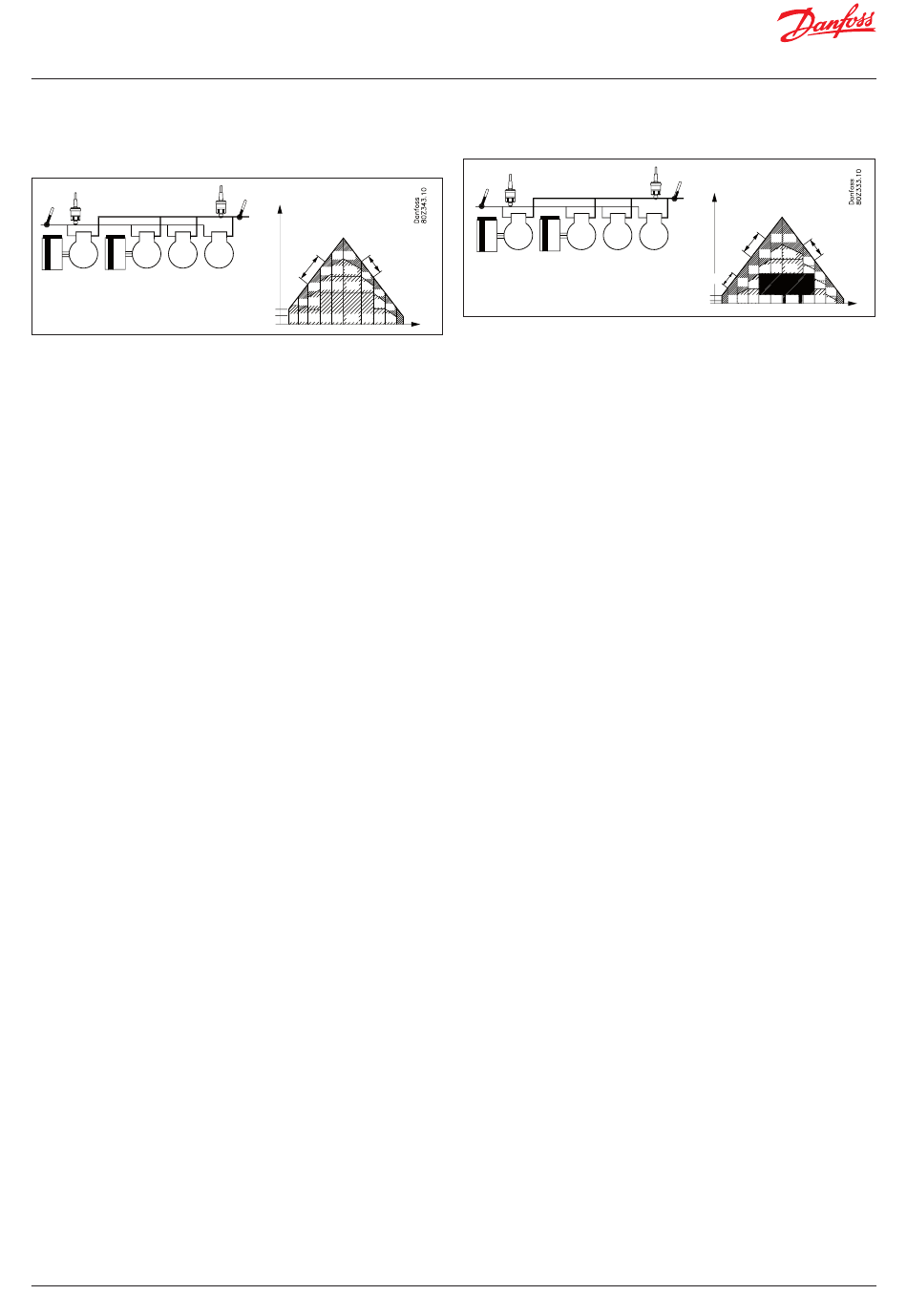

In diesem Beispiel weisen die drehzahlgeregelten Verdichter dieselbe,
die nachfolgenden einstufigen Verdichter dagegen unterschiedliche
Größen auf.
Po
Ss
20 kW 20 kW 20 kW 40 kW
25 – 60 Hz
Steigende Leistung:
• Der drehzahlgeregelte Verdichter mit den wenigsten Betriebsstunden
(C1) startet, wenn die gewünschte Leistung der Startdrehzahl entspricht.
• Wenn der erste drehzahlgeregelte Verdichter (C1) die höchste Drehzahl
(60 Hz) erreicht hat, wird der zweite drehzahlgeregelte Verdichter (C2)
zugeschaltet, sodass beide parallel laufen.
• Wenn die beiden drehzahlgeregelten Verdichter die volle Drehzahl
(60 Hz) erreicht haben, wird der kleine einstufige Verdichter (C3)
zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (60 Hz) erreicht haben, wird der große einstufige Verdichter
(C4) zu- und der kleine einstufige Verdichter (C3) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (60 Hz) erreicht haben, wird der kleine einstufige Verdichter
(C4) wieder zugeschaltet.
• Beim Zuschalten einstufiger Verdichter wird die Drehzahl des
drehzahlgeregelten Verdichters entsprechend der zugeschalteten
Leistung vermindert (35 Hz).
Abfallende Leistung:
• Der kleine einstufige Verdichter (C3) wird abgeschaltet, wenn
die drehzahlgeregelten Verdichter die Mindestdrehzahl (25 Hz)
erreicht haben.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der große einstufige
Verdichter (C4) ab- und der kleine einstufige Verdichter (C3)
zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der kleine einstufige
Verdichter (C3) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der drehzahlgeregelte
Verdichter mit den meisten Betriebsstunden (C1) abgeschaltet.
• Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten einstufiger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der abgeschalteten
Leistung erhöht (50 Hz).
