Benutzerhandbuch | Leistungsregler mit transkritischer CO

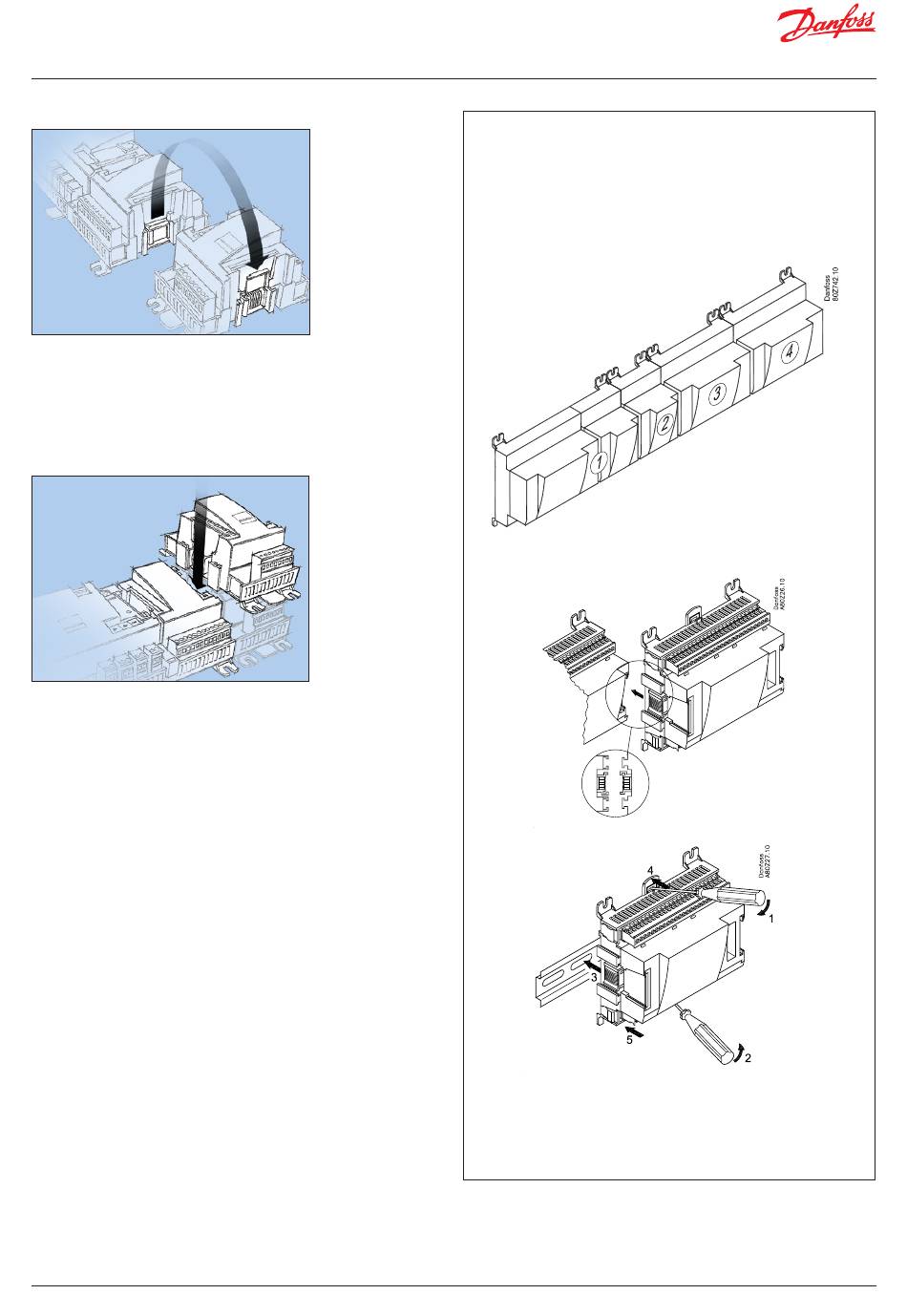

Montage des Erweiterungsmoduls am Basismodul
1. Schutzkappe entfernen
1. Die Schutzkappe vom Verbindungsstecker rechts
am Basismodul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das Erweiterungsmodul
aufsetzen, das sich am weitesten rechts in der AK-Reihe befindet.
2. Das Erweiterungsmodul mit dem Basismodul zusammensetzen
Das Basismodul darf nicht unter Spannung stehen.
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Im vorliegenden Beispielfall sind drei Erweiterungsmodule an das
Basismodul anzubauen. Zunächst soll das Modul mit den analogen
Ausgängen direkt auf dem Basismodul angebracht werden. Danach
sind die folgenden Module anzubauen. Die Reihenfolge ergibt sich
aus der Abbildung.
Alle vorzunehmenden Einstellungen der drei Erweiterungsmodule
richten sich nach dieser Reihenfolge.
Solange die beiden Schnappschlösser zur DIN-Schienenmontage
offen sind, lässt sich das Modul auf der DIN-Schiene auf seinen
Platz schieben – unabhängig davon, wo in der Reihe sich
das Modul befindet.
Beim Ausbau müssen die Schnappschlösser ebenfalls geöffnet sein.
