Benutzerhandbuch | Leistungsregler mit transkritischer CO
Steigende Leistung:
• Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Startdrehzahl entspricht.
• Die Hauptstufe des leistungsgeregelten Verdichters mit den wenigsten
Betriebsstunden (C1) wird zugeschaltet, wenn der drehzahlgeregelte
Verdichter bei voller Drehzahl (60 Hz) läuft.
• Die Entlastungsventile werden allmählich zugeschaltet, wenn
der drehzahlgeregelte Verdichter wieder die höchste Drehzahl
(60 Hz) erreicht hat.
• Die Hauptstufe des letzten leistungsgeregelten Verdichters (C2)
wird zugeschaltet, wenn der drehzahlgeregelte Verdichter wieder
die höchste Drehzahl (60 Hz) erreicht hat.
• Die Entlastungsventile werden allmählich zugeschaltet, wenn der
drehzahlgeregelte Verdichter wieder die höchste Drehzahl (60 Hz)
erreicht hat.
• Bei Zuschaltung der Hauptstufe oder der Entlastungsventile wird
die Drehzahl des drehzahlgeregelten Verdichters (35 Hz) entsprechend
der zugeschalteten Leistung vermindert.
Abfallende Leistung:
• Der leistungsgeregelte Verdichter mit den meisten Betriebsstunden
(C2) schaltet ein Entlastungsventil ab, wenn der drehzahlgeregelte
Verdichter die Mindestdrehzahl (25 Hz) erreicht hat.
• Wenn der drehzahlgeregelte Verdichter wieder die Mindestdrehzahl
(25 Hz) erreicht hat, wird das Entlastungsventil des nächsten
drehzahlgeregelten Verdichters (C3) abgeschaltet.
• Wenn der drehzahlgeregelte Verdichter wieder die Mindestdrehzahl
(25 Hz) erreicht hat, wird die Hauptstufe des leistungsgeregelten
Verdichters mit den meisten Betriebsstunden (C2) abgeschaltet.
• Wenn der drehzahlgeregelte Verdichter wieder die Mindestdrehzahl
(25 Hz) erreicht hat, wird die Hauptstufe des letzten leistungsgeregelten
Verdichters (C3) abgeschaltet.
• Der drehzahlgeregelte Verdichter ist der letzte, der abgeschaltet wird,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten der Hauptstufe oder der Entlastungsventile wird
die Drehzahl des drehzahlgeregelten Verdichters entsprechend
der abgeschalteten Leistung erhöht (50 Hz).
Verdichteranwendung 7 – 2 x Drehzahlregelung
+ Einstufen-Verdichter
Der Regler ist in der Lage, zwei drehzahlgeregelte Verdichter mit
mehreren einstufigen Verdichtern gleicher oder unterschiedlicher
Größe (je nach Schaltprinzip) zu regeln.
Der Vorteil beim Einsatz zweier drehzahlgeregelter Verdichter besteht
darin, dass man eine sehr geringe Leistung erreichen kann, was bei
geringen Belastungen günstig ist. Ferner verfügt man über einen
sehr großen, variablen Regelungsbereich.
Voraussetzungen für die Nutzung dieser Verdichteranwendung:
• Zwei drehzahlgeregelte Verdichter, die eine andere Größe als
die nachfolgenden einstufigen Verdichter aufweisen können.
• Die drehzahlgeregelten Verdichter können dieselbe Größe oder
unterschiedliche Größen haben (je nach Wahl des Schaltprinzips).
• Dasselbe Frequenzband für beide drehzahlgeregelten Verdichter.
• Einstufige Verdichter derselben oder unterschiedlicher Größe
(je nach Schaltprinzip).
Diese Verdichterkombination arbeitet nach folgendem Schaltprinzip:
• Zyklisch
• Best-Fit
Umgang mit drehzahlgeregelten Verdichtern:
Weitere Informationen zur allgemeinen Handhabung drehzahlgeregelter
Verdichter siehe Abschnitt „Verbundtypen".
130 | BC245386497365de-000601
-Boosterregelung AK-PC 782A
2
Zyklusbetrieb – Beispiel
In diesem Fall haben die drehzahlgeregelten Verdichter dieselbe Größe.
Die Einstufen-Verdichter sollten ebenfalls dieselbe Größe haben.
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Die übrigen Verdichter werden gemäß Betriebszeit („First In First Out"-
Prinzip) zu- und abgeschaltet.
Der drehzahlgeregelte Verdichter wird dazu verwendet, Leistungsabfälle
zwischen den nachfolgenden Einstufen-Verdichtern auszugleichen.

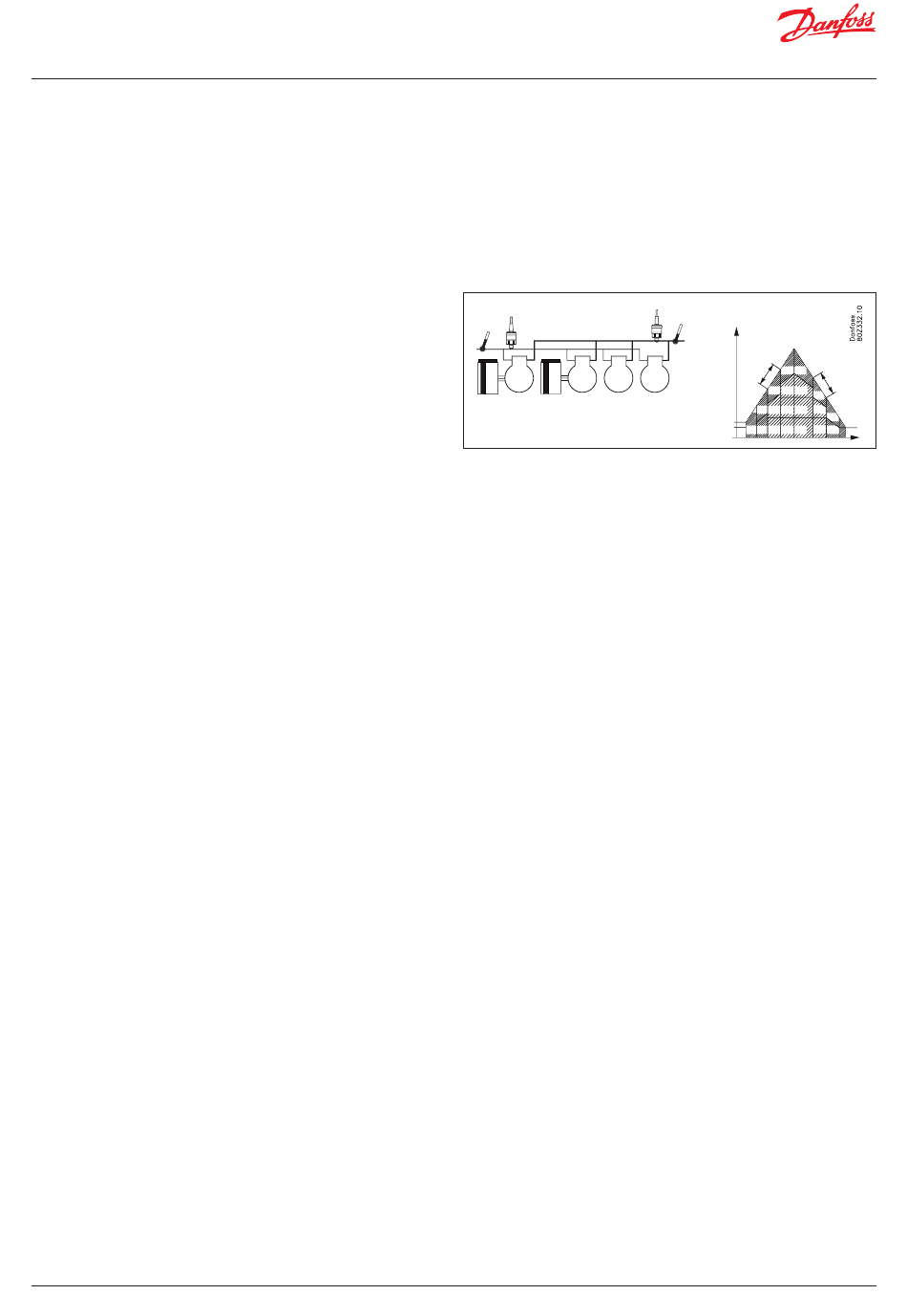

Beispiel:
Po
Ss
20 kW
20 kW 20 kW 20 kW
25 – 60 Hz
Steigende Leistung:
• Der drehzahlgeregelte Verdichter mit den wenigsten Betriebsstunden
(C1) startet, wenn die gewünschte Leistung der Startdrehzahl entspricht.
• Der nachfolgende drehzahlgeregelte Verdichter C2 wird zugeschaltet,
wenn der erste drehzahlgeregelte Verdichter (C1) die höchsten Drehzahl
(60 Hz) erreicht hat, sodass beide Verdichter parallel laufen.
• Wenn die beiden drehzahlgeregelten Verdichter die volle Drehzahl
(60 Hz) erreicht haben, wird der einstufige Verdichter mit den wenigsten
Betriebsstunden (C3) zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (60 Hz) erreicht haben, wird der letzte einstufige Verdichter
(C4) zugeschaltet.
• Beim Zuschalten einstufiger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der zugeschalteten
Leistung vermindert (35 Hz).
Abfallende Leistung:
• Der einstufige Verdichter mit den meisten Betriebsstunden (C3)
wird abgeschaltet, wenn die drehzahlgeregelten Verdichter
die Mindestdrehzahl (25 Hz) erreicht haben.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der letzte einstufige
Verdichter (C4) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der drehzahlgeregelte
Verdichter mit den meisten Betriebsstunden (C1) abgeschaltet.
• Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten einstufiger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der abgeschalteten
Leistung erhöht (50 Hz).
Best-Fit – Beispiele
In diesem Fall haben entweder die beiden drehzahlgeregelten Verdichter
oder die nachfolgenden Einstufen-Verdichter unterschiedliche Größen.
Die drehzahlgeregelten Verdichter werden stets als erste gestartet und
als letzte gestoppt.
Zur optimalen Leistungsanpassung schaltet der Leistungsverteiler sowohl
drehzahlgeregelte als auch einstufige Verdichter zu und ab, um die
bestmögliche Leistungsanpassung (möglichst wenig Leistungssprünge)
zu gewährleisten.
Pc
Kap. %
Sd
60 Hz
C2
C2
35 Hz
C2
C1
C1
C2
C1
C4 C4
Startdrehzahl
Min. Drehzahl
C1 C1 C3 C3 C3
© Danfoss | DCS (vt) | 2020.09
50 Hz
C2
25 Hz
C1
C2
C4
C1
t
