Benutzerhandbuch | Leistungsregler mit transkritischer CO

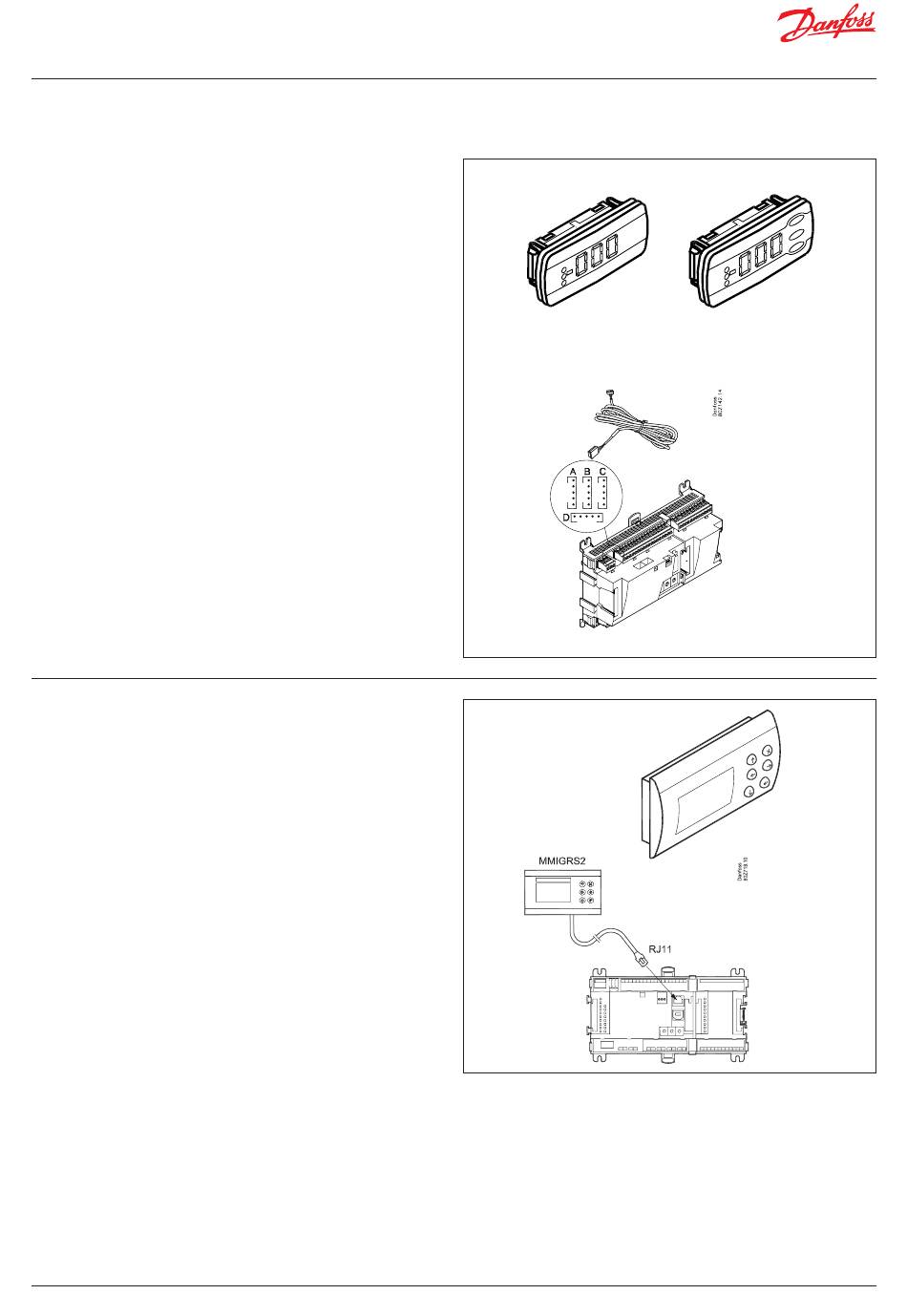

Erweiterungsmodul EKA 163B / EKA 164B
Funktion
Anzeige von wichtigen Messungen des Reglers, z. B. Möbeltemperatur,
Saugdruck oder Verflüssigungsdruck.
Die Einstellung der einzelnen Funktionen kann mittels der Funktionstasten
am Display erfolgen.
Der verwendete Regler bestimmt, welche Messungen und Einstellungen
erfolgen können.
Anschluss
Das Erweiterungsmodul wird mittels Kabel mit Steckanschlüssen mit
dem Reglermodul verbunden. Je Modul ist ein Kabel zu verwenden.
Das Kabel ist in verschiedenen Längen lieferbar.
Beide Displaytypen (mit oder ohne Funktionstasten) können sowohl
an Displayausgang A, B, C als auch D angeschlossen werden.
Beispiel:
A: P0. Saugdruck in ºC.
B: Pc. Verflüssigungsdruck in °C.
Wenn der Regler startet, wird im Display der Ausgang gezeigt,
der angeschlossen ist.
- – 1 = Ausgang A
- – 2 = Ausgang B
usw.
Platzierung
Das Erweiterungsmodul kann in einem Abstand von bis zu 15 m
vom Reglermodul angebracht werden.
Punkt
Die Festlegung eines Displaymodulpunkts ist nicht erforderlich
– es kann einfach angeschlossen werden.
Grafisches Display MMIGRS2
Funktion
Einstellung und Anzeige der Werte im Regler.
Anschluss
Das Display wird über ein Kabel mit RJ11-Steckanschlüssen
an den Regler angeschlossen.
Spannungsversorgung
Wird vom Regler über Kabel und RJ11-Stecker empfangen.
Keine separate Spannungsversorgung an dieses Display anschließen.
Terminierung
Das Display muss terminiert werden. Stellen Sie eine Verbindung
zwischen den Klemmen H und R her.
(AK-PC 782A ist intern terminiert.)
Platzierung
Das Display kann in einem Abstand von max. 3 m zum Regler platziert
werden.
Punkt/Adresse
Die Festlegung eines Displaypunkts ist nicht erforderlich
– es kann einfach angeschlossen werden.
Die Adresse muss jedoch geprüft werden. Siehe die dem Regler
beiliegenden Anleitungen.
26 | BC245386497365de-000601
-Boosterregelung AK-PC 782A
2
EKA 163B
Um für Zugang zu sorgen, muss das Display angeschlossen
und die Adresse des MMIGRS2 aktiviert werden.
Einstellung:
1. Halten Sie die Tasten „x" und „Enter" fünf Sekunden lang gedrückt.
Das BIOS-Menü wird angezeigt.
2. Wählen Sie die Zeile „MCX-Auswahl" aus und betätigen Sie
die „Enter"-Taste.
3. Wählen Sie die Zeile „Man-Auswahl" aus und betätigen Sie
die „Enter"-Taste.
4. Die Adresse wird angezeigt. Achten Sie darauf, dass es sich
um „001" handelt, und drücken Sie dann die „Enter"-Taste.
Anschließend werden Daten vom Regler geladen.
EKA 164B
