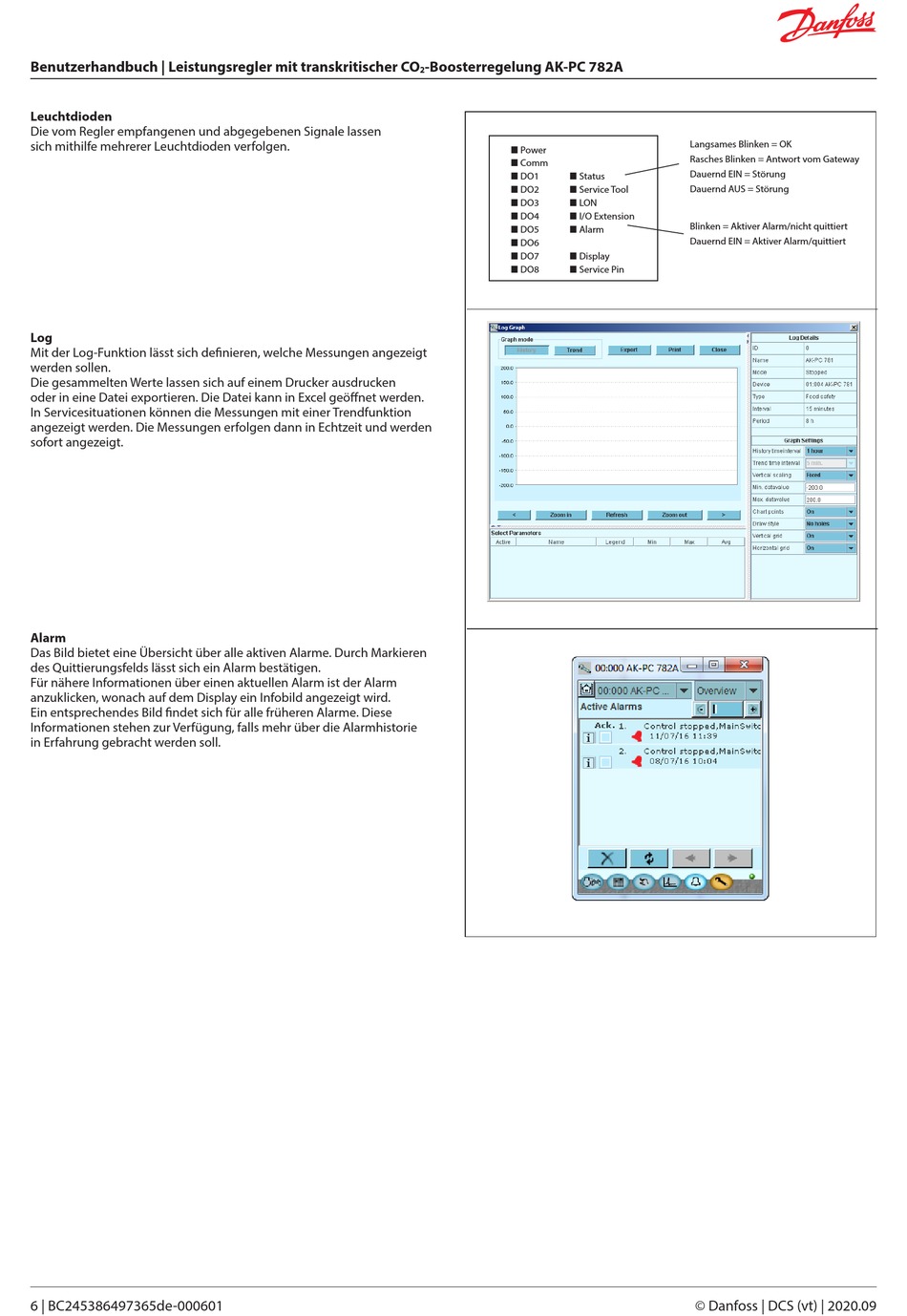

Danfoss AK-PC 782A Benutzerhandbuch Seite 6

Benutzerhandbuch | Leistungsregler mit transkritischer CO
Leuchtdioden
Die vom Regler empfangenen und abgegebenen Signale lassen
sich mithilfe mehrerer Leuchtdioden verfolgen.
Log
Mit der Log-Funktion lässt sich definieren, welche Messungen angezeigt
werden sollen.
Die gesammelten Werte lassen sich auf einem Drucker ausdrucken
oder in eine Datei exportieren. Die Datei kann in Excel geöffnet werden.
In Servicesituationen können die Messungen mit einer Trendfunktion
angezeigt werden. Die Messungen erfolgen dann in Echtzeit und werden
sofort angezeigt.
Alarm
Das Bild bietet eine Übersicht über alle aktiven Alarme. Durch Markieren
des Quittierungsfelds lässt sich ein Alarm bestätigen.
Für nähere Informationen über einen aktuellen Alarm ist der Alarm
anzuklicken, wonach auf dem Display ein Infobild angezeigt wird.
Ein entsprechendes Bild findet sich für alle früheren Alarme. Diese
Informationen stehen zur Verfügung, falls mehr über die Alarmhistorie
in Erfahrung gebracht werden soll.
6 | BC245386497365de-000601
-Boosterregelung AK-PC 782A
2
n Power
n Comm
n DO1 n Status
n DO2 n Service Tool
n DO3 n LON
n DO4 n I/O Extension
n DO5 n Alarm
n DO6
n DO7 n Display
n DO8 n Service Pin
Langsames Blinken = OK
Rasches Blinken = Antwort vom Gateway
Dauernd EIN = Störung
Dauernd AUS = Störung
Blinken = Aktiver Alarm/nicht quittiert
Dauernd EIN = Aktiver Alarm/quittiert
© Danfoss | DCS (vt) | 2020.09
