Benutzerhandbuch | Leistungsregler mit transkritischer CO
Flüssigkeitsanstieg
Po-MT
MT evap.
Ejektoren fördern Flüssigkeit von einem Flüssigkeitsabscheider zum
Sammler. In Anlagen mit LE- und HD-Ejektoren haben entweder
die LE- oder die HD-Ejektoren Vorrang für den Flüssigkeitsanstieg.
Dies hängt vom Einsatzbereich der Ejektoren ab. Wenn keine
Flüssigkeit vorhanden ist, wird Dampf erhöht.
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2

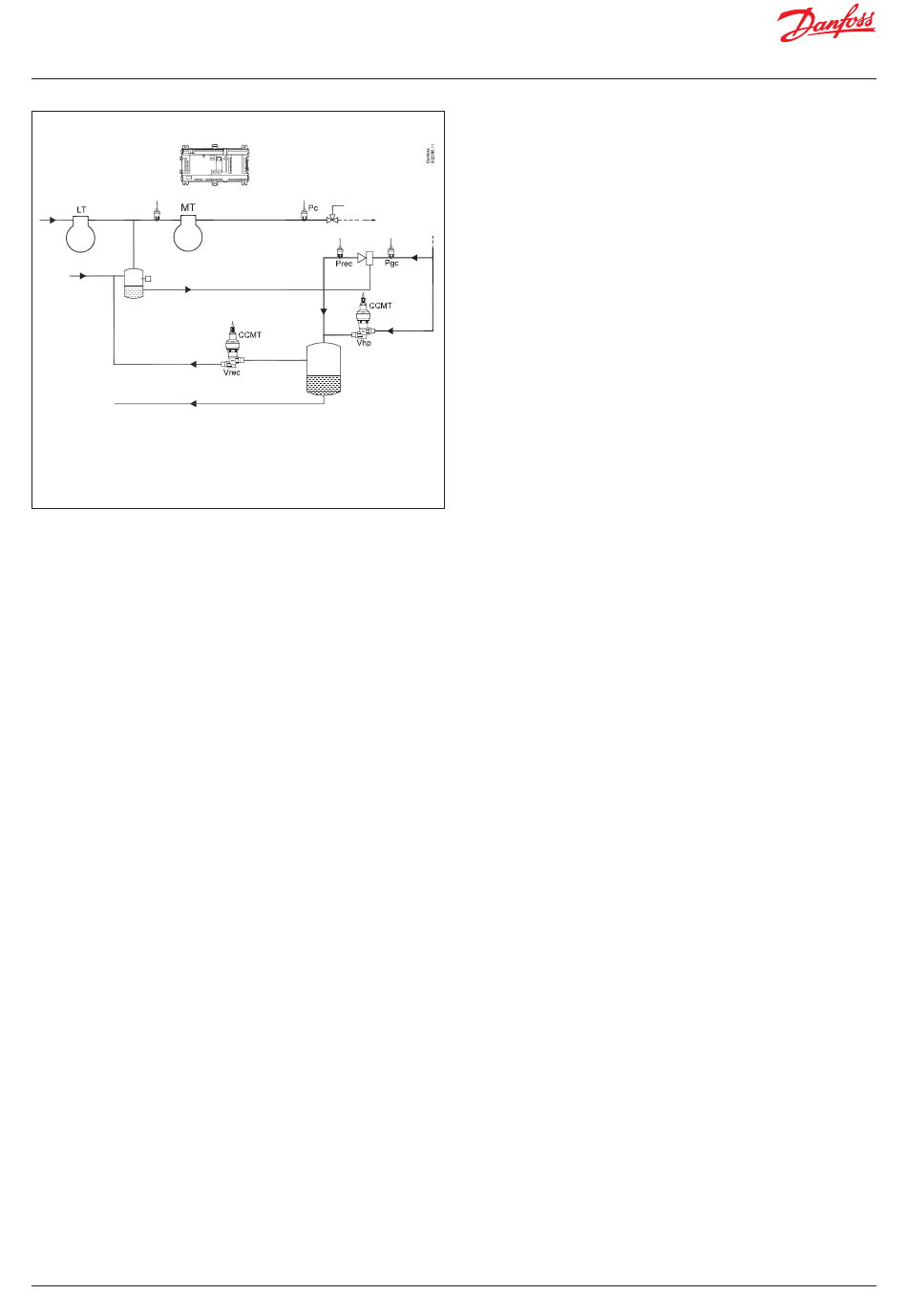

Die Regelung von HD- und ND-Ejektorsystemen ist dargestellt mit parallel
zu den Ejektoren montiertem Vhp-Ventil. Wenn die Ejektorleistung
ausreicht, um den gesamten Gaskühler-Massenstrom zu bewältigen
(bis zu vier Ejektorblöcke können parallel montiert werden), ist kein
Vhp-Ventil erforderlich. Jedoch ist es für den Regler erforderlich, dass
alle Einstellungen und Ausgangssignale so festgelegt bzw. vorhanden
sind, als wäre das Ventil eingebaut.
In Anlagen mit adaptiver Flüssigkeitsregelung (ALC) muss in der
Saugleitung ein Flüssigkeitsabscheider montiert sein. Die Ejektoren
befördern Flüssigkeit vom Flüssigkeitsabscheider zum Sammler.
Kann der Ejektor nicht genügend Flüssigkeit fördern, dann steigt
der Flüssigkeitsstand an. Dadurch besteht das Risiko, dass der Verdichter
ausfällt. Der Regler muss über ein Alarmsignal für den Flüssigkeitsstand
im Flüssigkeitsabscheider verfügen. Der Regler kann bei Erreichen
eines zu hohen Flüssigkeitsstands oder bei Verwendung der Ejektoren
außerhalb ihres Einsatzbereichs ein entsprechendes Alarmsignal
über die Datenübertragung senden und ein Relais aktivieren.
Der Verdampferregler muss das Alarmsignal aufgrund eines
übermäßig hohen Flüssigkeitsstands entweder per Verdrahtung
oder per Datenübertragung empfangen.
(Falls das Alarmsignal über eine Datenübertragung empfangen
wird, muss die verwendete Systemeinheit in der Lage sein,
diese Kommunikation zu übertragen.)
Sobald die Verdampferregler das Alarmsignal empfangen,
wechseln sie die Überhitzungsregulierung von freigegebener
Flüssigkeitseinspritzung zu Trockenexpansion.
