Benutzerhandbuch | Leistungsregler mit transkritischer CO

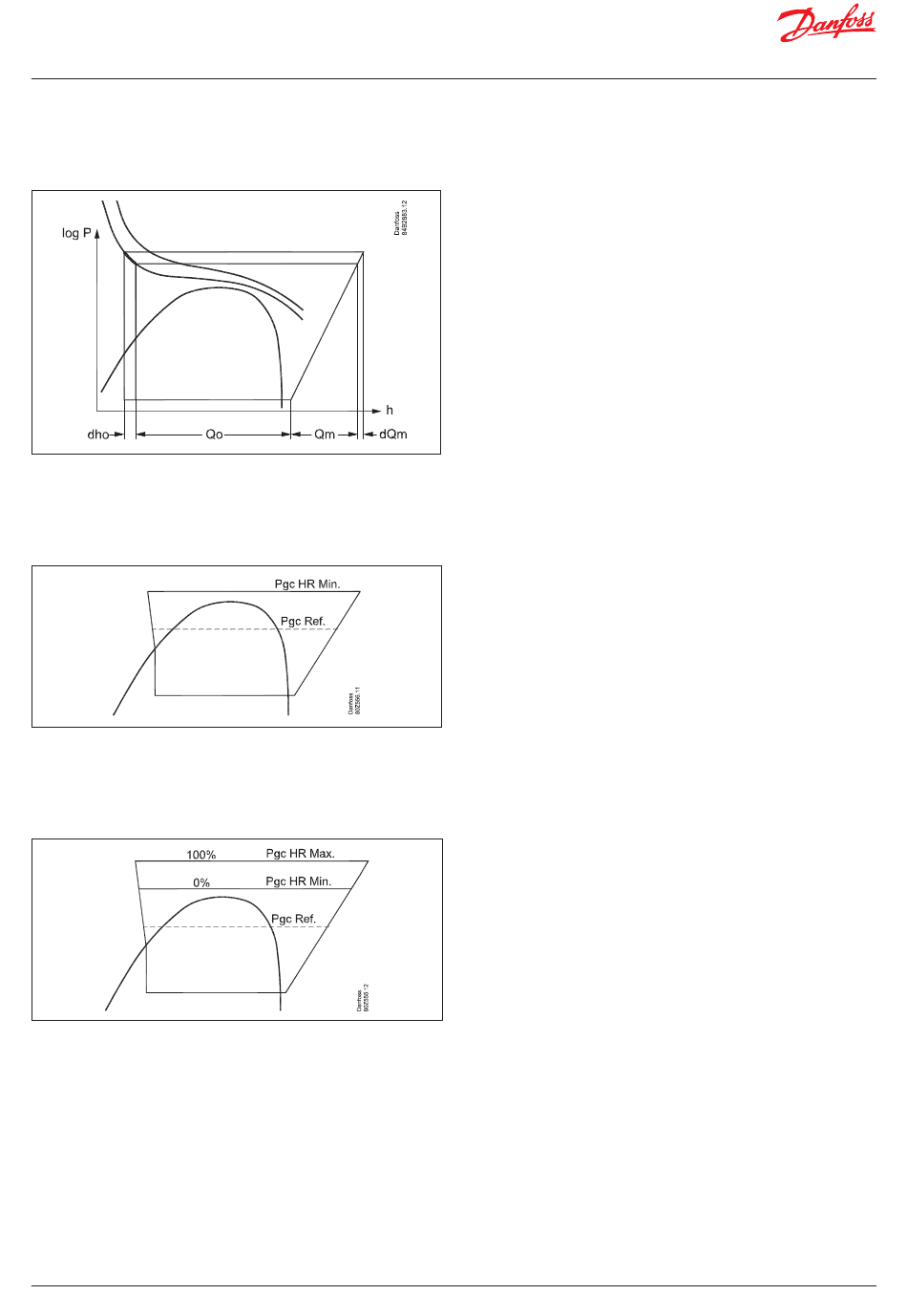

Zusätzliche Kälteleistung („zusätzlicher Verdichter")
Diese Funktion verbessert die Kälteleistung der Anlage, indem
der Sollwertdruck im Gaskühler (Pgc Ref ) erhöht wird. Die Funktion
startet, wenn die Verdichterleistung 5 Minuten lang bei 100 % lag.
Die Kühlleistung wird auf Q0+dh0 erhöht.
Die Funktion erhöht die Last am Verdichtermotor auch, wenn der Druck
ansteigt Der Leistungsverbrauch wird auf Qm+dQm erhöht.
Steigender Drucksollwert mit Wärmerückgewinnung
Die Funktion erhöht den Gasdrucksollwert auf den Wert „Pgc HR Min.",
wenn sie ein Signal erhält.
Die Funktion wird durch ein Signal von der Wärmerückgewinnung aktiviert.
Steigender Drucksollwert mit Wärmerückgewinnung,
variabler Sollwert
Die Funktion erhöht den Gasdrucksollwert auf den Wert,
bei dem sie ein Signal erhält.
Die Funktion wird durch ein Signal von der Wärmerückgewinnung aktiviert.
• Von EIN bei 0 %: Hier wird der Sollwert zu „Pgc HR Min." geändert.
• Zu EIN bei 100 %: Hier erhöht sich der Sollwert weiter auf die Einstellung
„Pgc HR max".
• Zwischen 0 und 100 % ist der Sollwert variabel.
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Bypass des Gaskühlers bei niedrigen Temperaturen
Wenn die Gastemperatur zu niedrig ist, muss das Gas um den Gaskühler
herum geleitet werden.
Die Temperaturgrenzwerte werden mit der Funktion
„Untere Bypassgrenze-Shp" festgelegt.
Wenn aktiviert, wird die Gastemperatur vom Fühler Shp gemessen.
Erfasst der Fühler einen Wert, der um 5 K höher als der festgelegte
Wert ist, wird der Schalter umgelegt, um das Gas wieder durch den
Gaskühler zu leiten.
Im Allgemeinen wird die Temperatur zuerst per Lüfterregelung reguliert,
und die Lüfter stoppen, sobald die Temperatur zu stark sinkt. Dann
übernimmt das Ventil, um die Temperatur über dem gewünschten
Wert zu halten.
Bei modulierendem Bypassventil kann in den Einstellungen „OD Min."
und „OD Max." der Öffnungsgrad in Prozentwerten eingestellt
und dadurch der Betriebsbereich des Ventils festgelegt werden.
Mit „OD Min." wird in der Bypassleitung ein Mindestdurchfluss
sichergestellt.
Bei Bypassventil EIN/AUS
Wenn der Gaskühler vom Regler aufgrund der Wärmerückgewinnung
umgangen wurde, wird bei einem erneuten Wechsel zum Gaskühlerbetrieb
eine Timerfunktion gestartet. Die Timerfunktion sorgt dafür, dass
während der Mindestabschaltzeit des Bypasses, der Gaskühlerbetrieb
aufrechterhalten wird, bis ein erneuter Bypassbetrieb möglich ist.
Warnung!
Nicht vergessen, dass der Regler den Gasdruck regelt. Wenn die Regelung
über einen internen oder externen Hauptschalter ausgeschaltet wird,
wird auch die Regelung ausgeschaltet.
Werden die Verdichter mit der externen Verdichter-Stoppfunktion
angehalten, so wird die Gasdruckregelung fortgeführt.
BC245386497365de-000601 | 113
