Benutzerhandbuch | Leistungsregler mit transkritischer CO
-Boosterregelung AK-PC 782A
2

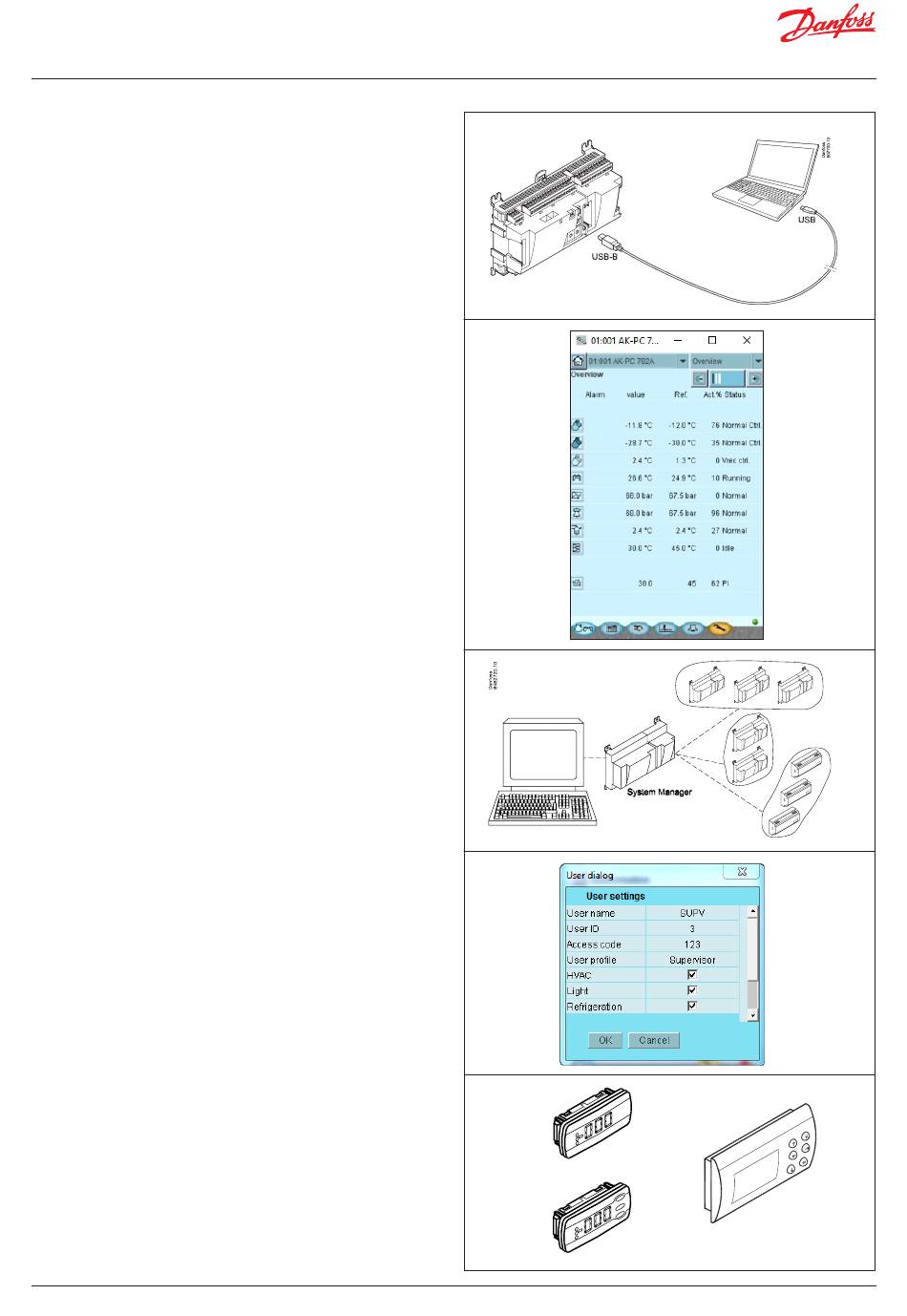

Direkter Anschluss
Die Konfiguration und der Betrieb des Reglers erfolgt über
das Serviceprogramm „AK-Service Tool".
Das Programm wird auf einem PC installiert, und über die Menübilder
des Reglers werden Einrichtung und Bedienung der verschiedenen
Funktionen gesteuert.
Displays
Die Menübilder sind dynamisch, d. h. unterschiedliche Einstellungen
in einem Menü führen zu unterschiedlichen Einstellmöglichkeiten
in anderen Menübildern.
Bei einer einfachen Anwendung mit wenigen Anschlüssen stehen
nur wenige Konfigurationseinstellungen zur Verfügung.
Eine entsprechende Anwendung mit vielen Anschlüssen ist dagegen
mit vielen Einstellungen verbunden.
Vom Übersichtsbild aus besteht Zugang zu weiteren Bildern
für Verdichterregelung und Verflüssigerregelung.
Ganz unten besteht Zugang zu einer Reihe allgemeiner Funktionen,
darunter „Zeitschema", „Manuelle Bedienung", „Log-Funktion", „Alarme"
und „Service" (Konfiguration).
Netzwerkanschluss
Der Regler kann in einem Netzwerk mit anderen Reglern in einem
ADAP-KOOL® Kühlungsregelungssystem verbunden werden.
Nach erfolgter Konfiguration kann die Regelung mithilfe eines
Softwareprogramms, z. B. Typ AKM, fernbedient werden.
Benutzer
Im Regler stehen mehrere vom Benutzer wähl- und anwendbare
Bediensprachen zur Verfügung. Bei mehreren Benutzern kann jeder
seine eigene Sprachwahl treffen. Allen Benutzern ist ein Anwenderprofil
zuzuordnen, das entweder zur unbegrenzten oder einer schrittweise
begrenzten Bedienung berechtigt, deren niedrigste Stufe ausschließlich
die Anzeige zulässt.
Die Sprachauswahl wird im Rahmen der Service-Tool-Einstellungen
getroffen.
Wenn für den aktuellen Regler die Sprachauswahl im Service-Tool
nicht zur Verfügung steht, erfolgt die Anzeige auf Englisch.
Externes Display
Zum Ablesen von P0- (Saugdruck) und Pc-Messungen
(Verflüssigungsdruck) kann ein externes Display eingebaut werden.
Es können insgesamt vier Displays montiert werden, wobei
eine Einstellung die Auswahl zwischen folgenden Messwerten
ermöglicht: Saugdruck, Saugdruck in Temperatur, Ss, Sd,
Verflüssigungsdruck,Verflüssigungsdruck in Temperatur, S7
Gaskühlertemperatur, heißes Leitungswasser bei Wärmerückgewinnung
und Wärmetauschertemperatur bei Wärmerückgewinnung.
Ein grafisches Display mit Bedientasten kann ebenfalls eingebaut werden.
