Benutzerhandbuch | Leistungsregler mit transkritischer CO

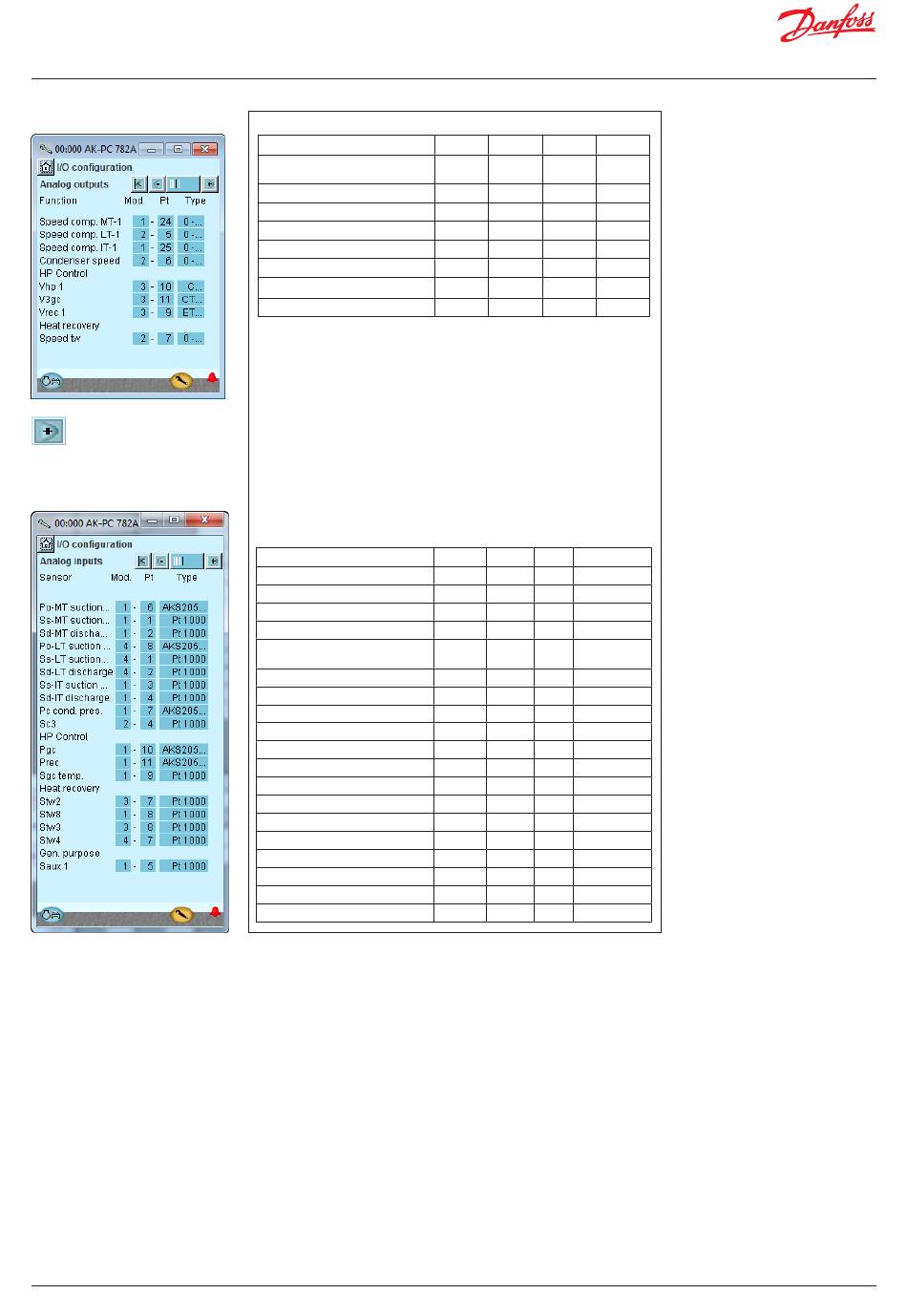

5. Analoge Ausgänge konfigurieren
Wählen Sie die Schaltfläche
+ aus, um die nächste
Seite aufzurufen.
6. Analoge Eingangssignale
konfigurieren
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Funktion
Drehzahlregelung, MT-Verdichter
Drehzahlregelung, IT-Verdichter
Drehzahlregelung, LT-Verdichter
Drehzahlregelung, Gaskühlerlüfter AO2
Drehzahlregelung, Pumpe tw
Signal an Bypassventil, Vrec
Signal an Hochdruckventil, Vhp
Dreiwegeventil, Gaskühler, V3gc
Fühler
Druckgastemperatur – Sd-MT
Sauggastemperatur – Ss-MT
Druckgastemperatur – Sd-IT
Sauggastemperatur – Ss-IT
Thermostatfühler im
Maschinenraum – Saux1
Saugdruck – P0-MT
Verflüssigungsdruck – Pc-MT
Leitungswassertemperatur – Stw8
Temp. Gaskühlerausgang Sgc
Gaskühlerdruck Pgc
Kältemittelsammler, Prec CO
2
Temp. Gas-Bypass Shp
Außentemperatur, Sc3
Wärmerückgewinnung tw2
Wärmerückgewinnung tw3
Druckgastemperatur – Sd-LT
Sauggastemperatur – Ss-LT
Wärmerückgewinnung tw4
Saugdruck – P0-LT
Ausgang Modul Punkt Typ
AO1 1 24 0 – 10 V
AO2 1 25 0 – 10 V
AO1 2 5 0 – 10 V
2 6 0 – 10 V
AO3 2 7 0 – 10 V
Stufe 1 3 9 CCMT
Stufe 2 3 10 CCMT
Stufe 3 3 11 CTR
Eingang Modul Punkt Typ
AI1 1 1 Pt 1000
AI2 1 2 Pt 1000
AI3 1 3 Pt 1000
AI4 1 4 Pt 1000
AI5 1 5 Pt 1000
AI6 1 6 AKS 2050-59
AI7 1 7 AKS 2050-159
AI8 1 8 Pt 1000
AI9 1 9 Pt 1000
AI10 1 10 AKS 2050-159
AI11 1 11 AKS 2050-159
AI1 2 1 Pt 1000
AI4 2 4 Pt 1000
AI7 3 7 Pt 1000
AI8 3 8 Pt 1000
AI1 4 1 Pt 1000
AI2 4 2 Pt 1000
AI7 4 7 Pt 1000
AI8 4 8 AKS 2050-59
5 – Analoge Ausgänge
Folgende Signale sind möglich:
0 – 10 V
2 – 10 V
0 – 5 V
1 – 5 V
Schrittmotor Ausgang
Schrittmotor Ausgang 2
Schrittmotor benutzerdefiniert:
Siehe Abschnitt „Verschiedenes"
6 – Analoge Eingänge
Folgende Signale sind möglich:
Temperaturfühler:
• Pt1000
• PTC 1000
Druckmessumformer
• AKS 32, -1 – 6 bar
• AKS 32R, -1 – 6 bar
• AKS 32, -1 – 9 bar
• AKS 32R, -1 – 9 bar
• AKS 32, -1 – 12 bar
• AKS 32R, -1 – 12 bar
• AKS 32, -1 – 20 bar
• AKS 32R, -1 – 20 bar
• AKS 32, -1 – 34 bar
• AKS 32R, -1 – 34 bar
• AKS 32, -1 – 50 bar
• AKS 32R, -1 – 50 bar
• AKS 2050, -1 – 59 bar
• AKS 2050, -1 – 99 bar
• AKS 2050, -1 – 159 bar
• MBS 8250, -1 – 159 bar
• Benutzerdefiniert
(ratiometrisch, 10 % – 90 %
von 5-V-Versorgungsspannung).
Min.- und Max.-Wert des
Druckmessbereichs muss als
Relativdruck eingestellt werden.
Po Saugdruck
Ss Sauggas
Sd Druckgas
Pc Verflüss. druck
S7 Heißsole
Sc3 Außentemperatur
Ext. Ref. Signal
• 0 – 5 V,
• 0 – 10 V
Ölsammler
HD-Regelung
Pgc
Prec
Sgc
Shp
Stw2,3,4,8
Shr2,3,4,8
HC 1 – 5
Wärmerückgewinnung
Saux 1 – 4
Paux 1 – 3
Spannungsingang 1 – 5
• 0 – 5 V,
• 0 – 10 V,
• 1 – 5 V,
• 2 – 10 V
PI-in Temp
PI-ref Temp
PI-in Spannung
PI-in pres.
PI-ref pres.
BC245386497365de-000601 | 71
