Design von ein Verdichter- und Pumpenregelung
Vorgangsweise:
1. Fertigen Sie eine Skizze der aktuellen Anlage an.
2. Kontrollieren Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse vorgenommen werden
müssen.
4. Benutzen Sie ein Planungsschema. / Notieren Sie alle Anschlüs-
se./ Zusammenzählen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? -
Wenn nicht, lässt sich dies durch Änderung eines Ein/Aus-Ein-
gangssignals von einem Spannungssignal in ein Kontaktsignal
erzielen, oder ist ein Ausbaumodul vorzusehen?
6. Beschließen Sie, welche Ausbaumodule angewandt werden
sollen.
7. Kontrollieren Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Verkoppeln der Module.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia-
gramm an.
12. Spannungsversorgung / Trafogröße.
1

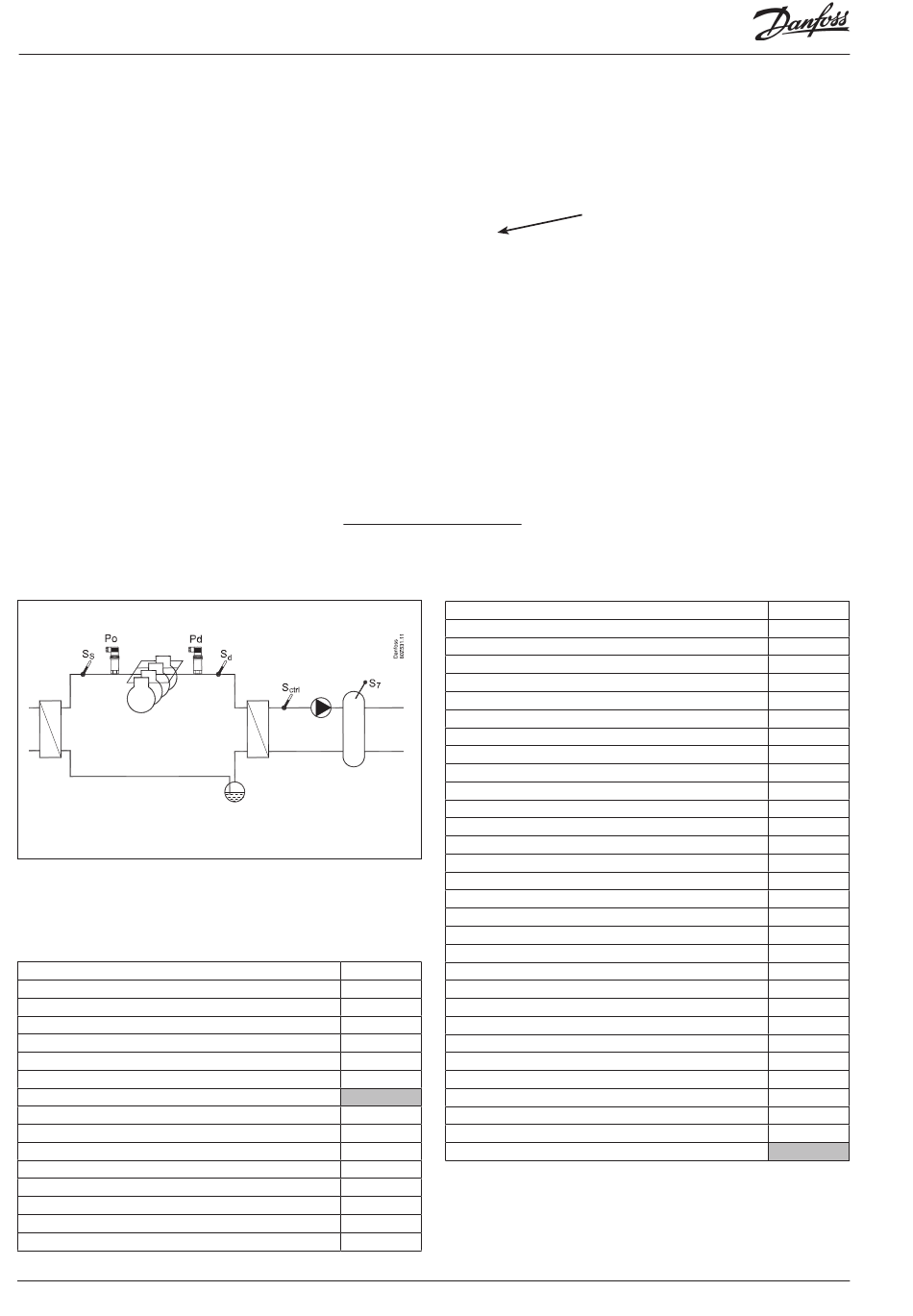

Skizze
Fertigen Sie eine Skizze der aktuellen Anlage an.
2
Funktionen
Anwendung
Regelung von einer Verdichtergruppe
Regelung von Sammlertemperatur
Regelung von Verdichterleistung
Regelungsfühler = Sregl
PI-Regelung
Max. Anzahl Verdichter stufen
Max. Anzahl Entlastungen je Verdichter
Gleiche Verdichterleistungen
Unterschiedliche Verdichterleistungen
Sequenzieller Betrieb (zuerst Ein / zuletzt Aus)
Drehzahlregelung von 1 Verdichter oder 2 parallelen Verdichtern
Betriebszeitausgleich
Min. Wiedereinschaltzeit
Min. On-zeit
28
AK-HP 780
x
x
x
x
8
3
x
x
x
x
x
x
x
Wärme Pumpe Regler RS8GF203 © Danfoss 2015-08
Folge diese 12
Punkte.
Oil management
Öleinspritzung in den Verdichter. Gemeinsam oder individuell
Sammlerdruckregelung
Ölstandsüberwachung im Sammler
Steuerung des Ölstands im Ölabscheider
Reset des Ölmanagements
Abschaltung der Verdichter bei Ölfehler
Sicherheitsrelais während Zwangssteuerung des Verdichters
Temperatur Sollwert für Sregl
Übersteuerung durch "Nachtanhebung"
Übersteuerung durch "0 -10 V Signal"
Regelung der Sammlertemperatur
Regelungsfühler = S7
On/off Regelung der Pumpe
Drehzahlregelung der Pumpe
Sicherheitsfunktionen
Min. Saugdruck
Max. Saugdruck
Max. Druckgas-Druck
Max. Druckgastemperatur
Min. / Max. Überhitzung
Sicherheitsüberwachung des Verdichters
Gemeinsame Hochdrucküberwachung der Verdichter
Allgemeine Alarmfunktionen mit Zeitverzögerung
Diverses
Extra Fühler
Anschlussmöglichkeit für separates Display
Separate Thermostatfunktion
Separate Druckschalterfunktion
Separate Spannungsmessungen
Max. Ein- und Ausgänge
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
10
7
4
5
5
5
100
AK-HP 780
