Benutzerhandbuch | Leistungsregler mit transkritischer CO
Prinzip
Diese Reglerbaureihe hat den großen Vorteil, dass sie im Takt mit der
Vergrößerung der Anlage problemlos erweitert werden kann. Sie wurde
für Kühlungsregelungssysteme entwickelt, jedoch nicht für eine spezielle
Anwendung – durch die einlesbare Software wird Vielfalt gewährleistet,
wobei die Anschlüsse wahlweise definiert werden können. Dabei kommen
bei jeder Regelung die gleichen Module zum Einsatz, die sich je nach
Bedarf zusammensetzen lassen. Mit diesen Modulen (Bausteinen)
ist die Gestaltung einer Vielzahl unterschiedlicher Regelungen möglich.
Sie selbst können jedoch dazu beitragen, die Regelung an den aktuellen
Bedarf anzupassen – diese Anleitung soll Ihnen dabei behilflich
sein, Fragen zu beantworten, um die Regelung zu definieren
und die Anschlüsse vorzunehmen.

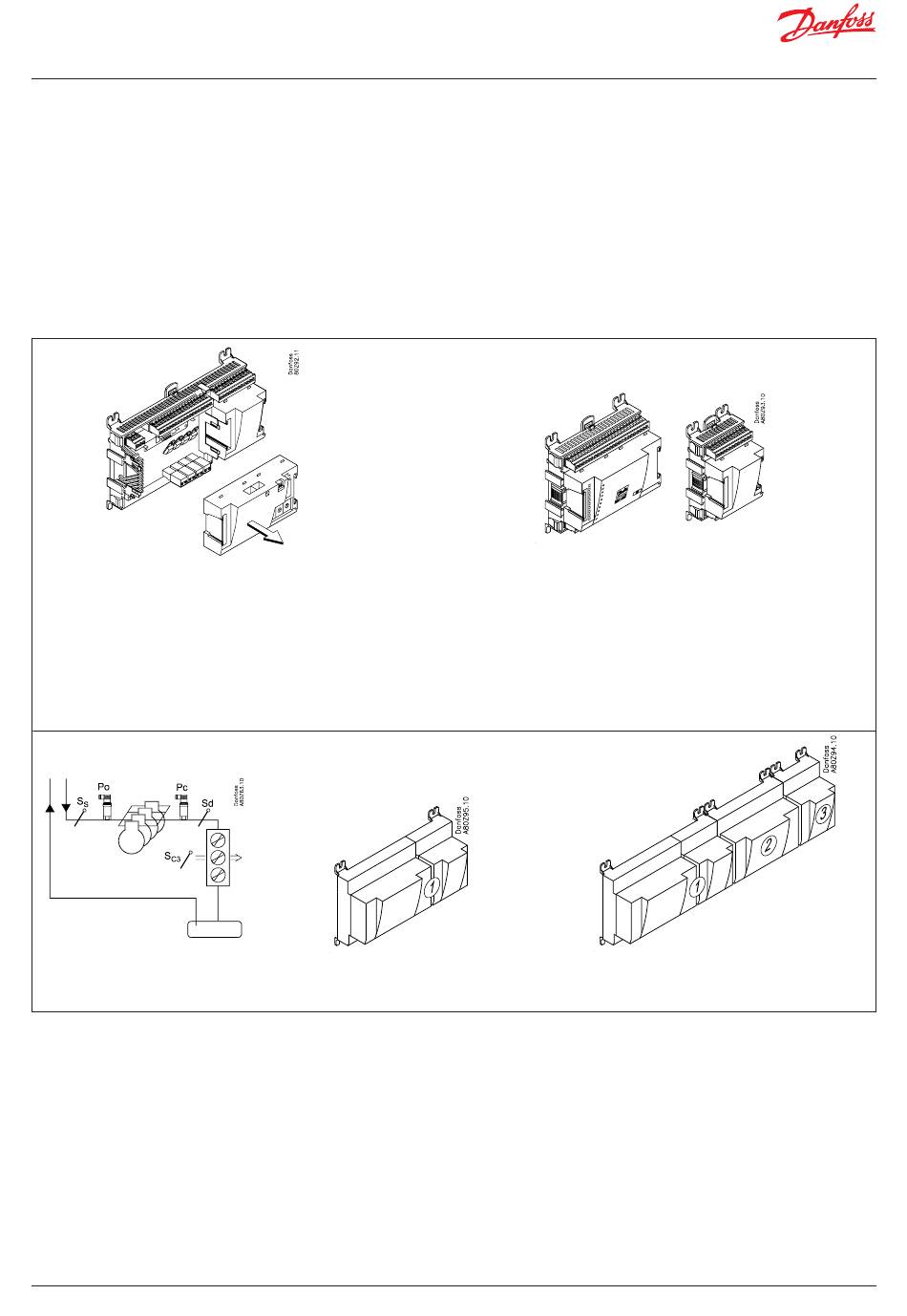

Regler
Unterteil
Der Regler ist der Grundpfeiler der Regelung. Das Modul hat Ein-
und Ausgänge zum Betrieb kleinerer Anlagen.
• Das Unterteil mit den Anschlussklemmen ist bei allen Reglertypen
gleich.
• Das Oberteil enthält die Systemlogik-Software. Diese Einheit
ist je nach Reglertyp unterschiedlich. Sie wird jedoch stets
zusammen mit dem Unterteil geliefert.
• Das Oberteil ist zusätzlich zur Software mit Anschlüssen für die
Datenkommunikation und Adresseneinstellungen ausgestattet.
Beispiele
4 | BC245386497365de-000601
-Boosterregelung AK-PC 782A
2
Vorteile
• Die Reglergröße kann mit zunehmender Anlagengröße „mitwachsen"
• Die Software ist auf eine oder mehrere Regelungen einstellbar
• Mehrere Regelungen mit den gleichen Komponenten
• Erweiterungsfähig bei geänderten Anlagenbedingungen
• Flexibles Konzept:
– Reglerserie mit gemeinsamem Aufbau
– Ein Prinzip – viele Regelanwendungen
– Module werden für den aktuellen Anwendungsbedarf gewählt
– Von Regelung zu Regelung kommen stets die gleichen Module
zur Anwendung
Erweiterungsmodule
Oberteil
Wenn bei wachsenden Anlagen mehr Funktionen geregelt werden
müssen, kann die Regelung erweitert werden.
Mit zusätzlichen Modulen lassen sich mehr Signale verarbeiten
und weitere Relais schalten, deren Zahl und Variante in Abhängigkeit
von der jeweiligen Anwendung bestimmt wird.
Wenn nur wenige Anschlüsse benötigt
werden, reicht ein Reglermodul für
die Anwendung aus.
Sind viele Anschlüsse vorhanden, müssen
einzelne oder mehrere Module ergänzt werden.
© Danfoss | DCS (vt) | 2020.09
