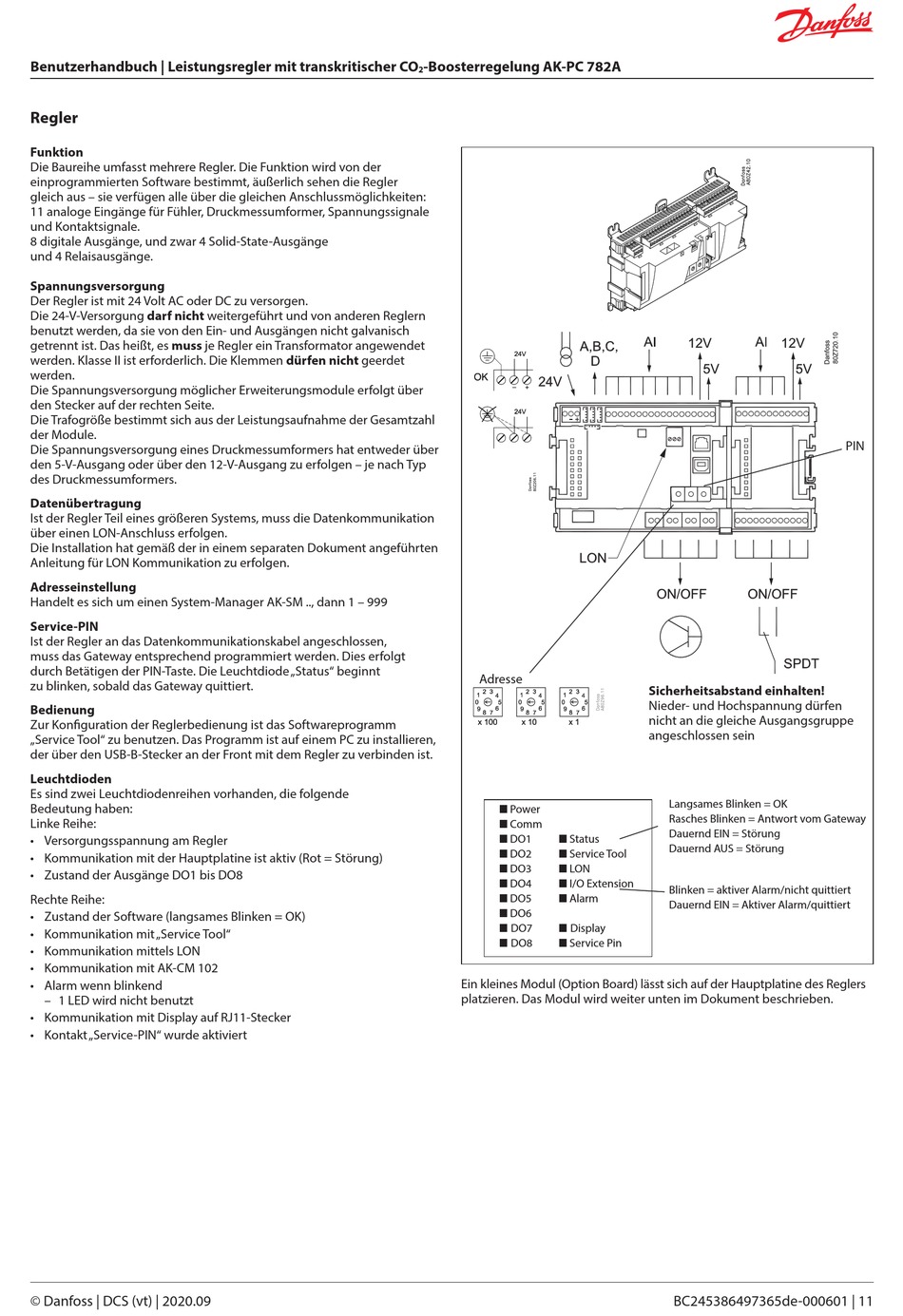

Benutzerhandbuch | Leistungsregler mit transkritischer CO
Regler
Funktion
Die Baureihe umfasst mehrere Regler. Die Funktion wird von der
einprogrammierten Software bestimmt, äußerlich sehen die Regler
gleich aus – sie verfügen alle über die gleichen Anschlussmöglichkeiten:
11 analoge Eingänge für Fühler, Druckmessumformer, Spannungssignale
und Kontaktsignale.
8 digitale Ausgänge, und zwar 4 Solid-State-Ausgänge
und 4 Relaisausgänge.
Spannungsversorgung
Der Regler ist mit 24 Volt AC oder DC zu versorgen.
Die 24-V-Versorgung darf nicht weitergeführt und von anderen Reglern
benutzt werden, da sie von den Ein- und Ausgängen nicht galvanisch
getrennt ist. Das heißt, es muss je Regler ein Transformator angewendet
werden. Klasse II ist erforderlich. Die Klemmen dürfen nicht geerdet
werden.
Die Spannungsversorgung möglicher Erweiterungsmodule erfolgt über
den Stecker auf der rechten Seite.
Die Trafogröße bestimmt sich aus der Leistungsaufnahme der Gesamtzahl
der Module.
Die Spannungsversorgung eines Druckmessumformers hat entweder über
den 5-V-Ausgang oder über den 12-V-Ausgang zu erfolgen – je nach Typ
des Druckmessumformers.
Datenübertragung
Ist der Regler Teil eines größeren Systems, muss die Datenkommunikation
über einen LON-Anschluss erfolgen.
Die Installation hat gemäß der in einem separaten Dokument angeführten
Anleitung für LON Kommunikation zu erfolgen.
Adresseinstellung
Handelt es sich um einen System-Manager AK-SM .., dann 1 – 999
Service-PIN
Ist der Regler an das Datenkommunikationskabel angeschlossen,
muss das Gateway entsprechend programmiert werden. Dies erfolgt
durch Betätigen der PIN-Taste. Die Leuchtdiode „Status" beginnt
zu blinken, sobald das Gateway quittiert.
Bedienung
Zur Konfiguration der Reglerbedienung ist das Softwareprogramm
„Service Tool" zu benutzen. Das Programm ist auf einem PC zu installieren,
der über den USB-B-Stecker an der Front mit dem Regler zu verbinden ist.
Leuchtdioden
Es sind zwei Leuchtdiodenreihen vorhanden, die folgende
Bedeutung haben:
Linke Reihe:
• Versorgungsspannung am Regler
• Kommunikation mit der Hauptplatine ist aktiv (Rot = Störung)
• Zustand der Ausgänge DO1 bis DO8
Rechte Reihe:
• Zustand der Software (langsames Blinken = OK)
• Kommunikation mit „Service Tool"
• Kommunikation mittels LON
• Kommunikation mit AK-CM 102
• Alarm wenn blinkend
– 1 LED wird nicht benutzt
• Kommunikation mit Display auf RJ11-Stecker
• Kontakt „Service-PIN" wurde aktiviert
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
Adresse
n Power
n Comm
n DO1 n Status
n DO2 n Service Tool
n DO3 n LON
n DO4 n I/O Extension
n DO5 n Alarm
n DO6
n DO7 n Display
n DO8 n Service Pin
Ein kleines Modul (Option Board) lässt sich auf der Hauptplatine des Reglers
platzieren. Das Modul wird weiter unten im Dokument beschrieben.
Sicherheitsabstand einhalten!
Nieder- und Hochspannung dürfen
nicht an die gleiche Ausgangsgruppe
angeschlossen sein
Langsames Blinken = OK
Rasches Blinken = Antwort vom Gateway
Dauernd EIN = Störung
Dauernd AUS = Störung
Blinken = aktiver Alarm/nicht quittiert
Dauernd EIN = Aktiver Alarm/quittiert
BC245386497365de-000601 | 11
PIN
