Benutzerhandbuch | Leistungsregler mit transkritischer CO

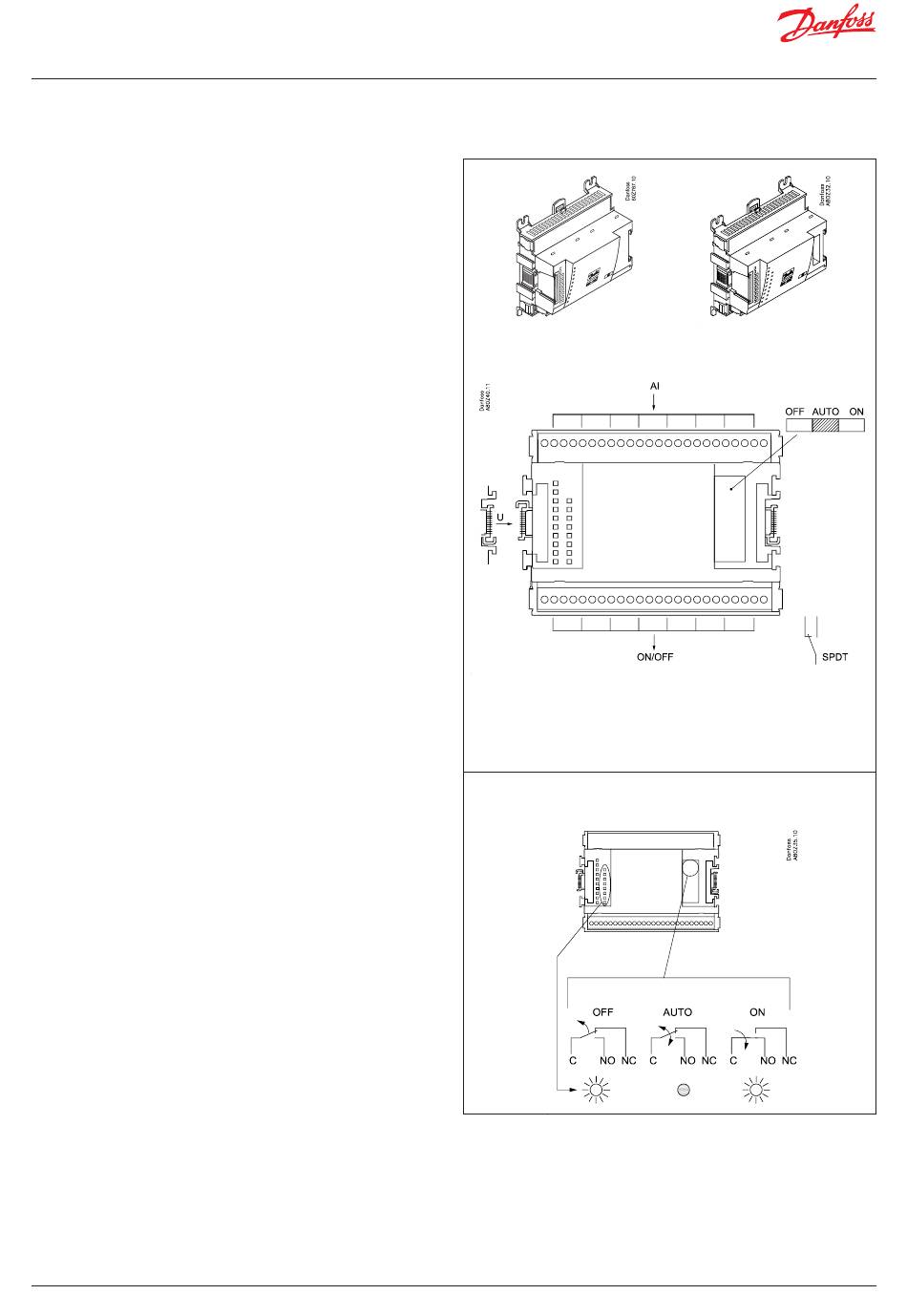

Erweiterungsmodul AK-XM 204A / AK-XM 204B
Funktion
Das Modul umfasst 8 Relaisausgänge.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das in der Reihe
vorgeschaltete Modul.
Nur AK-XM 204B
Übersteuerung des Relais
Acht Umschalter an der Front ermöglichen die Übersteuerung
der Relaisfunktion.
Entweder in Position AUS oder EIN.
In Position „Auto" übernimmt der Regler die Steuerung.
Leuchtdioden
Es sind zwei Leuchtdiodenreihen vorhanden.
Sie haben folgende Bedeutung:
Linke Reihe:
• Versorgungsspannung am Regler
• Kommunikation mit der Hauptplatine ist aktiv (Rot = Störung)
• Zustand der Ausgänge DO1 bis DO8
Rechte Reihe: (nur AK-XM 204B):
• Übersteuerung der Relais
EIN = Übersteuerung
AUS = keine Übersteuerung
Sicherungen
Hinter dem Oberteil befindet sich für jeden Ausgang eine Sicherung.
© Danfoss | DCS (vt) | 2020.09
-Boosterregelung AK-PC 782A
2
AK-XM 204A
Max. 230 V
AC-1; max. 4 A (ohmisch)
AC-15: max. 3 A (induktiv)
AK-XM 204B
Übersteuerung des Relais
AK-XM 204B
Sicherheitsabstand einhalten!
Nieder- und Hochspannung dürfen
nicht an die gleiche Ausgangsgruppe
angeschlossen sein
