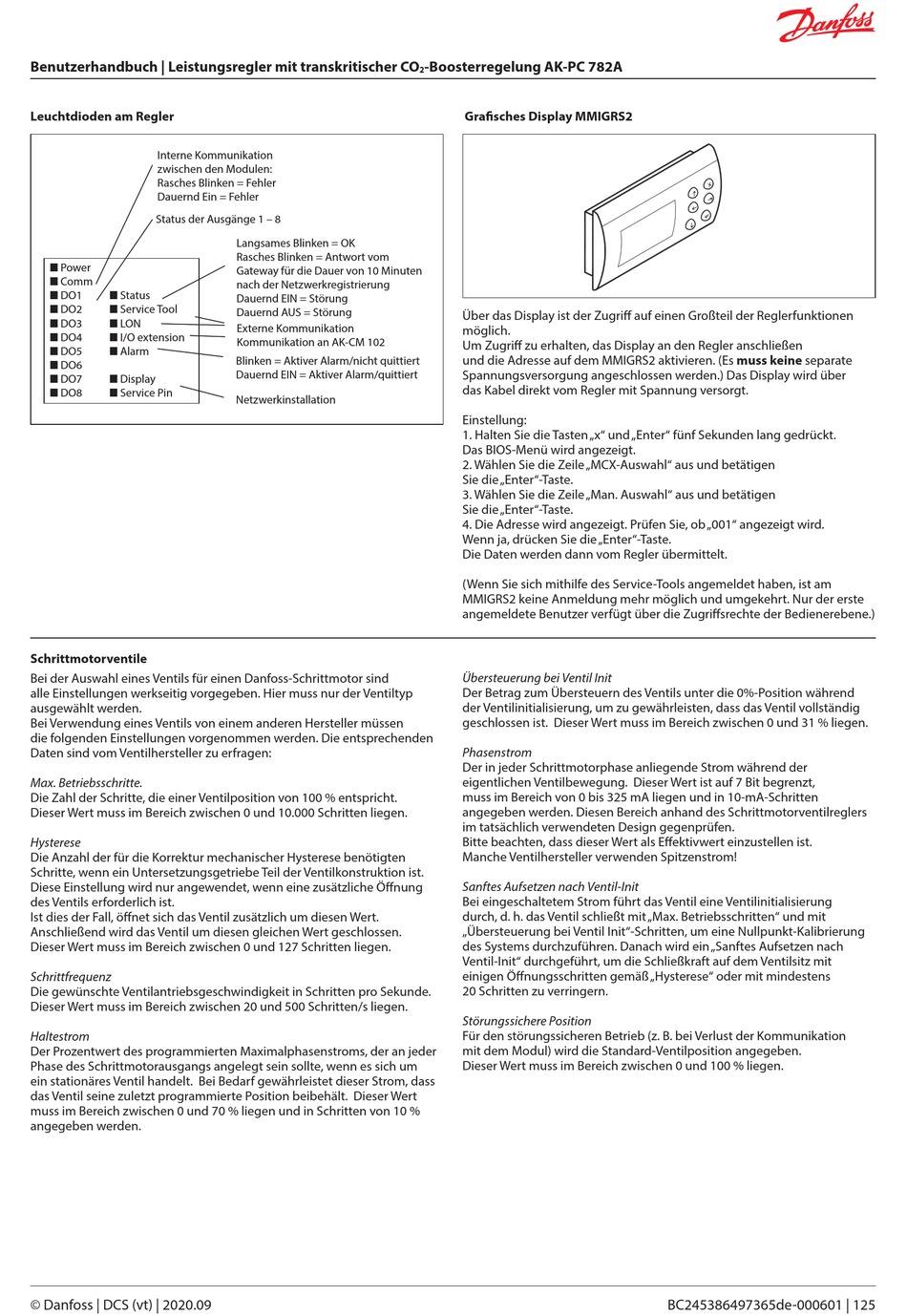

Benutzerhandbuch | Leistungsregler mit transkritischer CO
Leuchtdioden am Regler
Interne Kommunikation
zwischen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
Status der Ausgänge 1 – 8
n Power
n Comm
n DO1 n Status
n DO2 n Service Tool
n DO3 n LON
n DO4 n I/O extension
n DO5 n Alarm
n DO6
n DO7 n Display
n DO8 n Service Pin
Schrittmotorventile
Bei der Auswahl eines Ventils für einen Danfoss-Schrittmotor sind
alle Einstellungen werkseitig vorgegeben. Hier muss nur der Ventiltyp
ausgewählt werden.
Bei Verwendung eines Ventils von einem anderen Hersteller müssen
die folgenden Einstellungen vorgenommen werden. Die entsprechenden
Daten sind vom Ventilhersteller zu erfragen:
Max. Betriebsschritte.
Die Zahl der Schritte, die einer Ventilposition von 100 % entspricht.
Dieser Wert muss im Bereich zwischen 0 und 10.000 Schritten liegen.
Hysterese
Die Anzahl der für die Korrektur mechanischer Hysterese benötigten
Schritte, wenn ein Untersetzungsgetriebe Teil der Ventilkonstruktion ist.
Diese Einstellung wird nur angewendet, wenn eine zusätzliche Öffnung
des Ventils erforderlich ist.
Ist dies der Fall, öffnet sich das Ventil zusätzlich um diesen Wert.
Anschließend wird das Ventil um diesen gleichen Wert geschlossen.
Dieser Wert muss im Bereich zwischen 0 und 127 Schritten liegen.
Schrittfrequenz
Die gewünschte Ventilantriebsgeschwindigkeit in Schritten pro Sekunde.
Dieser Wert muss im Bereich zwischen 20 und 500 Schritten/s liegen.
Haltestrom
Der Prozentwert des programmierten Maximalphasenstroms, der an jeder
Phase des Schrittmotorausgangs angelegt sein sollte, wenn es sich um
ein stationäres Ventil handelt. Bei Bedarf gewährleistet dieser Strom, dass
das Ventil seine zuletzt programmierte Position beibehält. Dieser Wert
muss im Bereich zwischen 0 und 70 % liegen und in Schritten von 10 %
angegeben werden.
© Danfoss | DCS (vt) | 2020.09
Langsames Blinken = OK
Rasches Blinken = Antwort vom
Gateway für die Dauer von 10 Minuten
nach der Netzwerkregistrierung
Dauernd EIN = Störung
Dauernd AUS = Störung
Externe Kommunikation
Kommunikation an AK-CM 102
Blinken = Aktiver Alarm/nicht quittiert
Dauernd EIN = Aktiver Alarm/quittiert
Netzwerkinstallation
-Boosterregelung AK-PC 782A
2
Grafisches Display MMIGRS2
Über das Display ist der Zugriff auf einen Großteil der Reglerfunktionen
möglich.
Um Zugriff zu erhalten, das Display an den Regler anschließen
und die Adresse auf dem MMIGRS2 aktivieren. (Es muss keine separate
Spannungsversorgung angeschlossen werden.) Das Display wird über
das Kabel direkt vom Regler mit Spannung versorgt.
Einstellung:
1. Halten Sie die Tasten „x" und „Enter" fünf Sekunden lang gedrückt.
Das BIOS-Menü wird angezeigt.
2. Wählen Sie die Zeile „MCX-Auswahl" aus und betätigen
Sie die „Enter"-Taste.
3. Wählen Sie die Zeile „Man. Auswahl" aus und betätigen
Sie die „Enter"-Taste.
4. Die Adresse wird angezeigt. Prüfen Sie, ob „001" angezeigt wird.
Wenn ja, drücken Sie die „Enter"-Taste.
Die Daten werden dann vom Regler übermittelt.
(Wenn Sie sich mithilfe des Service-Tools angemeldet haben, ist am
MMIGRS2 keine Anmeldung mehr möglich und umgekehrt. Nur der erste
angemeldete Benutzer verfügt über die Zugriffsrechte der Bedienerebene.)
Übersteuerung bei Ventil Init
Der Betrag zum Übersteuern des Ventils unter die 0%-Position während
der Ventilinitialisierung, um zu gewährleisten, dass das Ventil vollständig
geschlossen ist. Dieser Wert muss im Bereich zwischen 0 und 31 % liegen.
Phasenstrom
Der in jeder Schrittmotorphase anliegende Strom während der
eigentlichen Ventilbewegung. Dieser Wert ist auf 7 Bit begrenzt,
muss im Bereich von 0 bis 325 mA liegen und in 10-mA-Schritten
angegeben werden. Diesen Bereich anhand des Schrittmotorventilreglers
im tatsächlich verwendeten Design gegenprüfen.
Bitte beachten, dass dieser Wert als Effektivwert einzustellen ist.
Manche Ventilhersteller verwenden Spitzenstrom!
Sanftes Aufsetzen nach Ventil-Init
Bei eingeschaltetem Strom führt das Ventil eine Ventilinitialisierung
durch, d. h. das Ventil schließt mit „Max. Betriebsschritten" und mit
„Übersteuerung bei Ventil Init"-Schritten, um eine Nullpunkt-Kalibrierung
des Systems durchzuführen. Danach wird ein „Sanftes Aufsetzen nach
Ventil-Init" durchgeführt, um die Schließkraft auf dem Ventilsitz mit
einigen Öffnungsschritten gemäß „Hysterese" oder mit mindestens
20 Schritten zu verringern.
Störungssichere Position
Für den störungssicheren Betrieb (z. B. bei Verlust der Kommunikation
mit dem Modul) wird die Standard-Ventilposition angegeben.
Dieser Wert muss im Bereich zwischen 0 und 100 % liegen.
BC245386497365de-000601 | 125
