RECO-Inline-Klemmen montieren und Leitungen anschließen
Schirmschelle

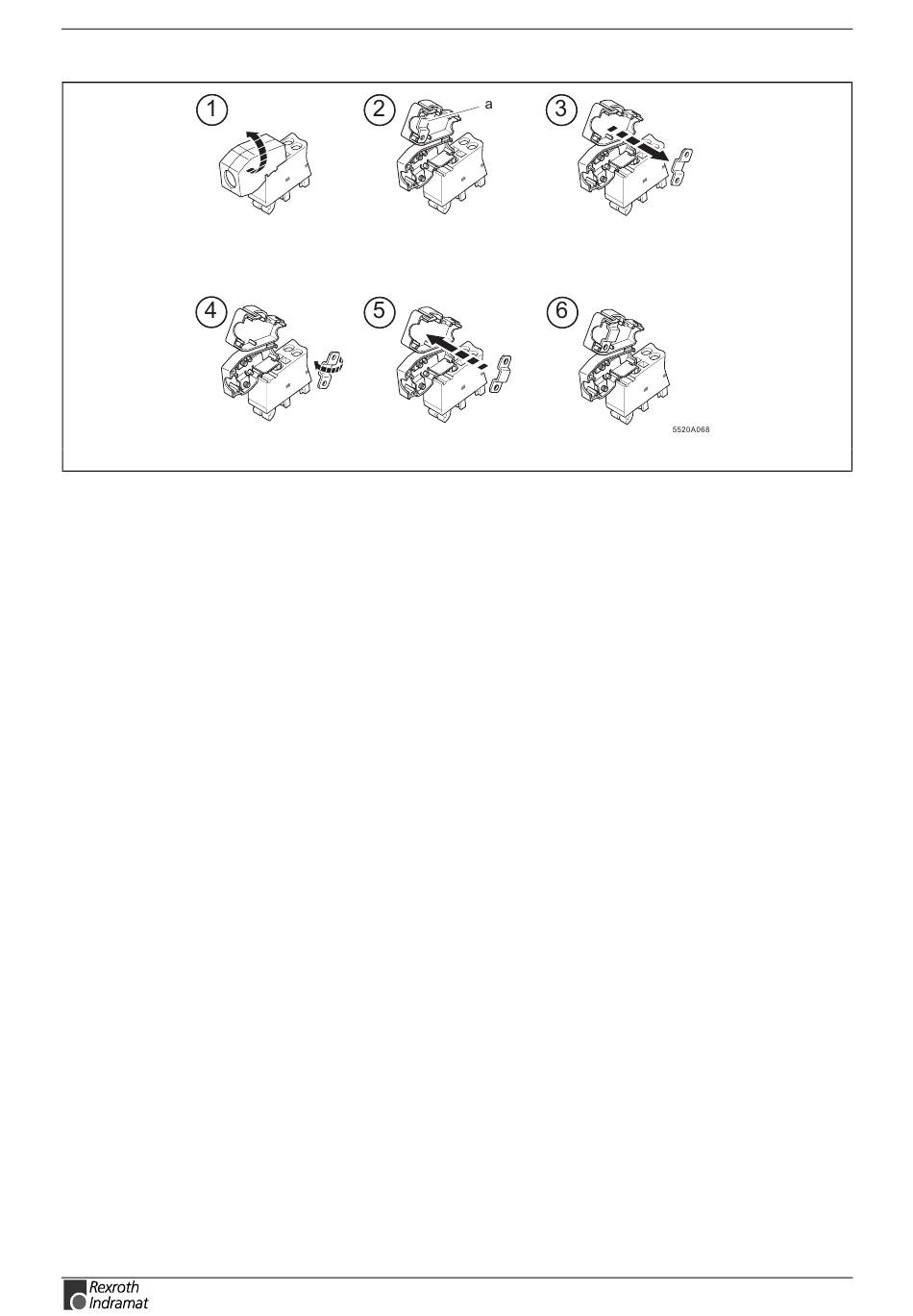

Abb. 6-9: Ausrichtung der Schirmschelle
Die Schirmschelle (a in Abb. 6-9, 2) können Sie entsprechend dem
Leitungsquerschnitt verwenden. Bei dickeren Leitungen muss die
Wölbung der Schelle von der Leitung weg gerichtet sein (Abb. 6-9, 2). Bei
dünnen Leitungen muss die Wölbung der Schelle zur Leitung gerichtet
sein (Abb. 6-9, 6).
Falls Sie die Ausrichtung der Schirmschelle ändern müssen, gehen Sie
entsprechend Abb. 6-9 folgendermaßen vor:
• Öffnen Sie das Gehäuse des Schirmanschlusses (1).
• Der Auslieferungszustand des Schirmanschlusses ist für den
Anschluss dickerer Leitungen vorgesehen (2).
• Entnehmen Sie die Schelle (3), drehen Sie die Schelle entsprechend
dem Leitungsquerschnitt (4) und setzen Sie die Schelle ein. (5)
• Abbildung 6 zeigt den Zustand der Schelle für eine dünne Leitung.
RECO-Inline-INTERBUS
5520a068.eps
