5.3
Ein-/Ausgabeklemmen
Allgemeines zu Klemmen für analoge und digitale Signale
Gehäuse
Stecker
Standardstecker
Schirmstecker
Erweiterter
Doppelsignalstecker
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
Auf der Kleinsignalebene stehen Klemmen mit unterschiedlicher Funktion
zur Verfügung. Dazu zählen z.B. folgende Klemmen: Ein- und
Ausgabeklemmen für analoge und digitale Signale, Zählerklemmen.
Diese Klemmen werden in verschiedenen Baugrößen angeboten. Damit
können Sie die Station modular entsprechend Ihren Anforderungen
aufbauen.

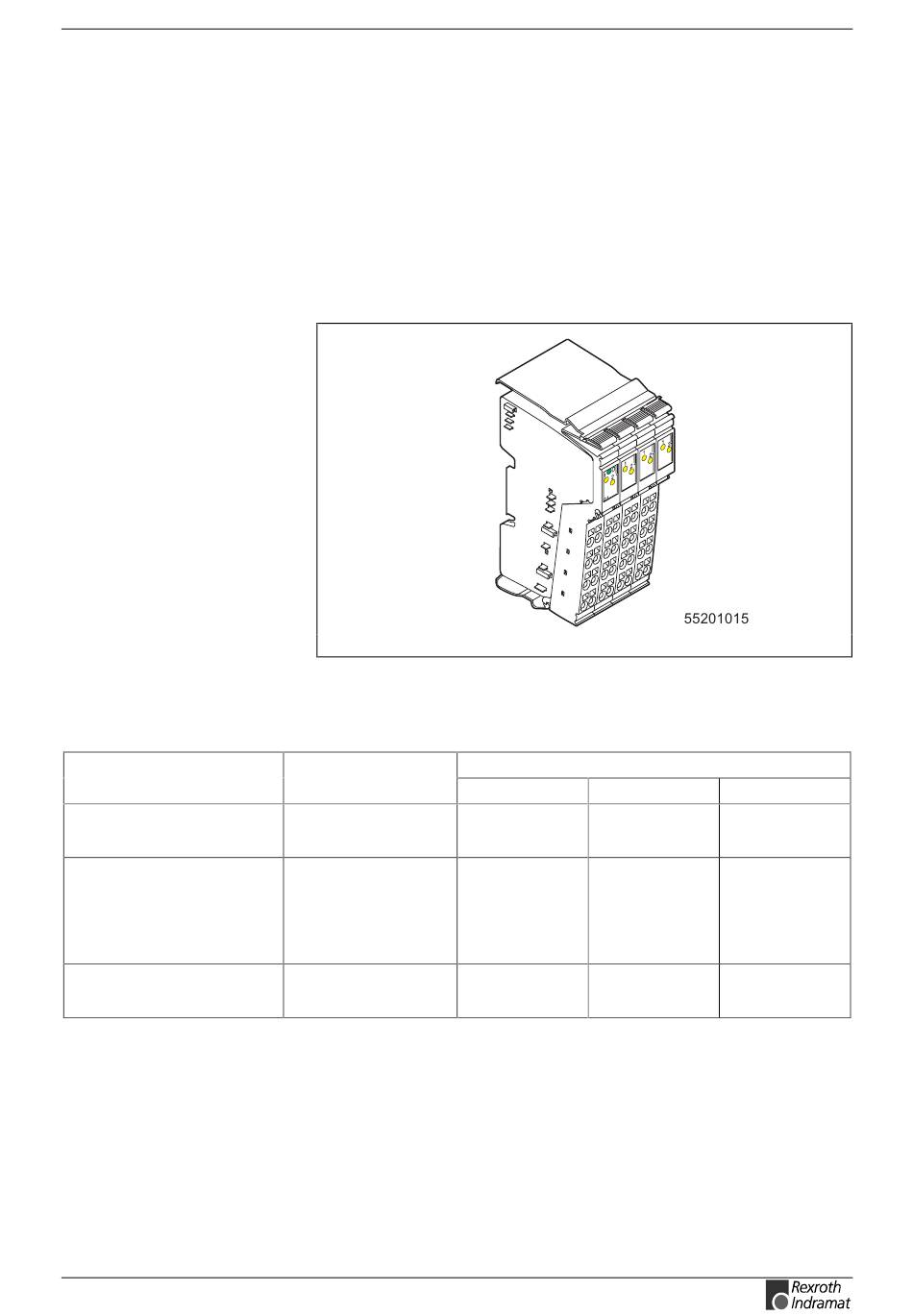

Abb. 5-10: Beispiel einer digitalen Eingabeklemme: R-IB IL 24 DI 8
In Abhängigkeit von der Baubreite des Sockels und der Ausführung des
Steckers werden folgende Ein-/Ausgabeklemmen angeboten:
Maximale
Anschlusstechnik
2 Anschlüsse in
4-Leitertechnik
Anschlusstechnik siehe
modulspezifische
Datenblätter
4 Anschlüsse in
3-Leitertechnik
Abb. 5-11: Ein-/Ausgabeklemmen
Legende:
DI / DO = Digital Input / Output
AI / AO = Analog Input /Output
RECO-Inline-Produktgruppen
Gehäusebreite
2er
4er
2 x DI
2 x DO
2 x AI
1 x AO
1 x AO
2 x AO
2 x TEMP
4 x DI
4 x DO
5-13
55201015.eps
8er
8 x DI
8 x DO
16 x DI
16 x DO
