RECO-Inline-INTERBUS

Schirmung bei analogen Sensoren und Aktoren

Modultyp
Analoges Eingabeklemme
R-IB IL AI ...
Analoge Eingabeklemme für
Temperaturmessungen
R-IB IL TEMP 2 UTH
Analoges Ausgabeklemme R-IB IL AO...
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
RECO-Inline-Klemmen montieren und Leitungen anschließen
• Schließen Sie analoge Sensoren und Aktoren immer mit geschirmten,
paarig verdrillten Leitungen an.
• Schließen Sie die Schirmung über den Schirmanschluss-Stecker an.
Der Anschluss des Schirms an den Schirmstecker ist auf Seite 6-10,
"Geschirmte Leitungen
beschrieben.
Für die Erdung des Schirms gibt es mehrere Möglichkeiten, die sich bei
analogen Eingabe- und Ausgabe Klemmen unterscheiden. Auch die
Länge der Leitungen ist dabei zu berücksichtigen.
Anschluss am
Modul
Erdungsanschlüsse
sind modulintern über
ein RC-Glied mit FE
verbunden
über Schirmschelle
direkt auf FE
über Schirmschelle
direkt auf FE
Abb. 6-4: Übersicht: Schirmanschluss von analogen Sensoren/Aktoren
Analoges Eingabemodul R-IB IL 24 AI... anschließen
• Schließen Sie die Schirmung über den Schirmstecker an (siehe Seite
6-12 , "Geschirmte Leitungen über den Schirmstecker anschließen").
• Verbinden Sie die Schirmung am Sensor möglichst großflächig mit
dem FE-Potential.
Der Erdungsanschluss im Modul ist modulintern über ein RC-Glied mit FE
verbunden.
L: A Klemmenseite
B Sensorseite

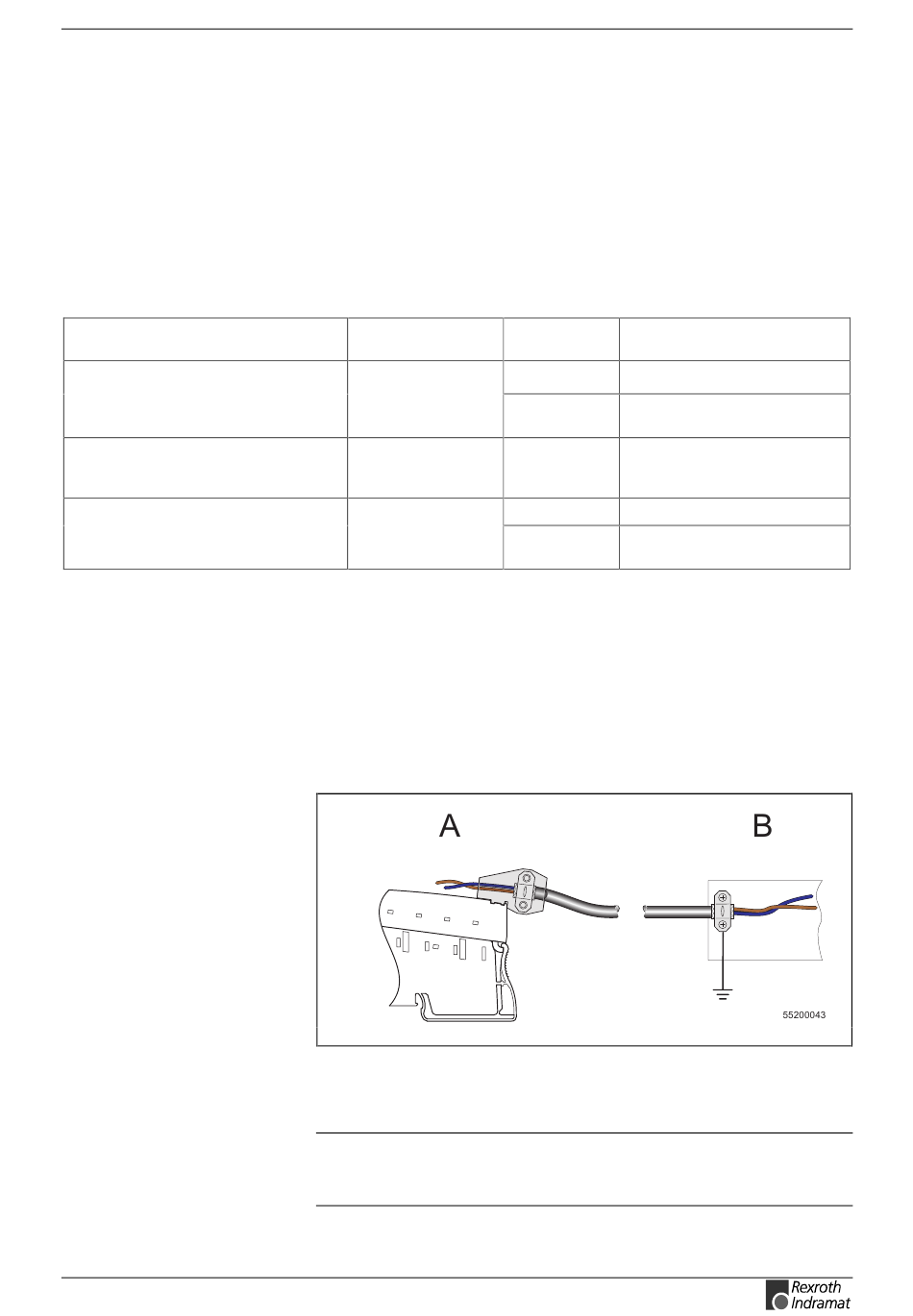

Abb. 6-5: Anschluss von analogen Sensoren bei Signalleitungen > 10 m
Hinweis: Wenn Sie beide Kanäle der Klemme R-IB IL AI 2/SF nutzen
wollen, haben Sie in Abhängigkeit vom Leitungsquerschnitt
verschiedene Möglichkeiten, die Schirmung anzuschließen.
über den Schirmstecker
Leitungslänge Anschluss am Sensor/Aktor
< 10 m –
> 10 m Sensor direkt auf PE legen
–
< 10 m –
> 10 m Aktor mit RC-Glied entkoppeln
und auf PE legen
6-7
anschließen"
