RECO-Inline-INTERBUS
Demontage
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
RECO-Inline-Klemmen montieren und Leitungen anschließen
Abb. 6-1: Aufrasten einer Klemme

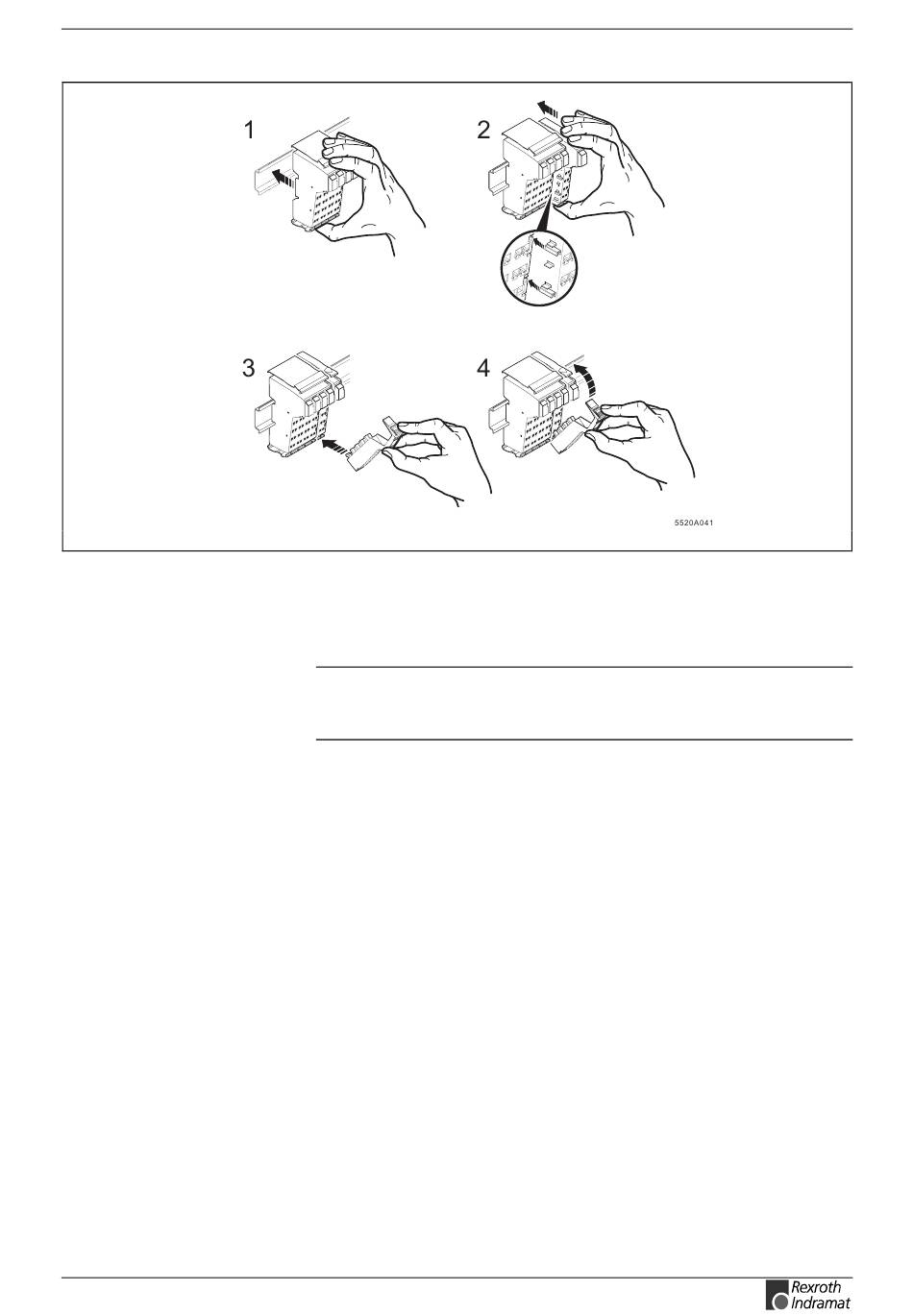

Gehen Sie zur Entnahme einer Klemme folgendermaßen vor (Abb. 6-2)
Falls
ein
Beschriftungsfeld
(1 in Abb. 1).
Hinweis: Bei einer Klemme mit mehreren Steckern müssen alle Stecker
der Klemme entfernt werden. Im Folgenden wird die
Entnahme einer 2er Klemme betrachtet.
Hebeln Sie den Stecker der zu entfernenden Klemme durch Druck auf die
hintere Stecker-Keilverrastung aus (2 in Abb. 1).
• Nehmen Sie den Stecker ab (Abb. 2).
• Nehmen Sie die angrenzenden Stecker der benachbarten Klemmen
ab (Abb. 3). Dadurch ist gewährleistet, dass die Federn der
Potentialrangierung und der Nut-Feder-Verbindungen nicht beschädigt
werden. Außerdem haben Sie dadurch mehr Platz für den Zugriff auf
die Klemme.
• Betätigen Sie den Ausrastmechanismus (1 in Abb. 4) und entnehmen
Sie den Elektroniksockel senkrecht zur Tragschiene (2 in Abb. 4).
Falls Sie den Stecker der linken benachbarten Klemme nicht gelöst
haben, löst dieser sich jetzt, um die Federn der Potentialrangierung
und der Nut-Feder-Verbindung zu schützen.
vorhanden
ist,
entfernen
6-3
5520A041.eps
Sie
es
