Aufbau der RECO-Inline-Klemmen
RECO-Inline-INTERBUS
5520a065.eps

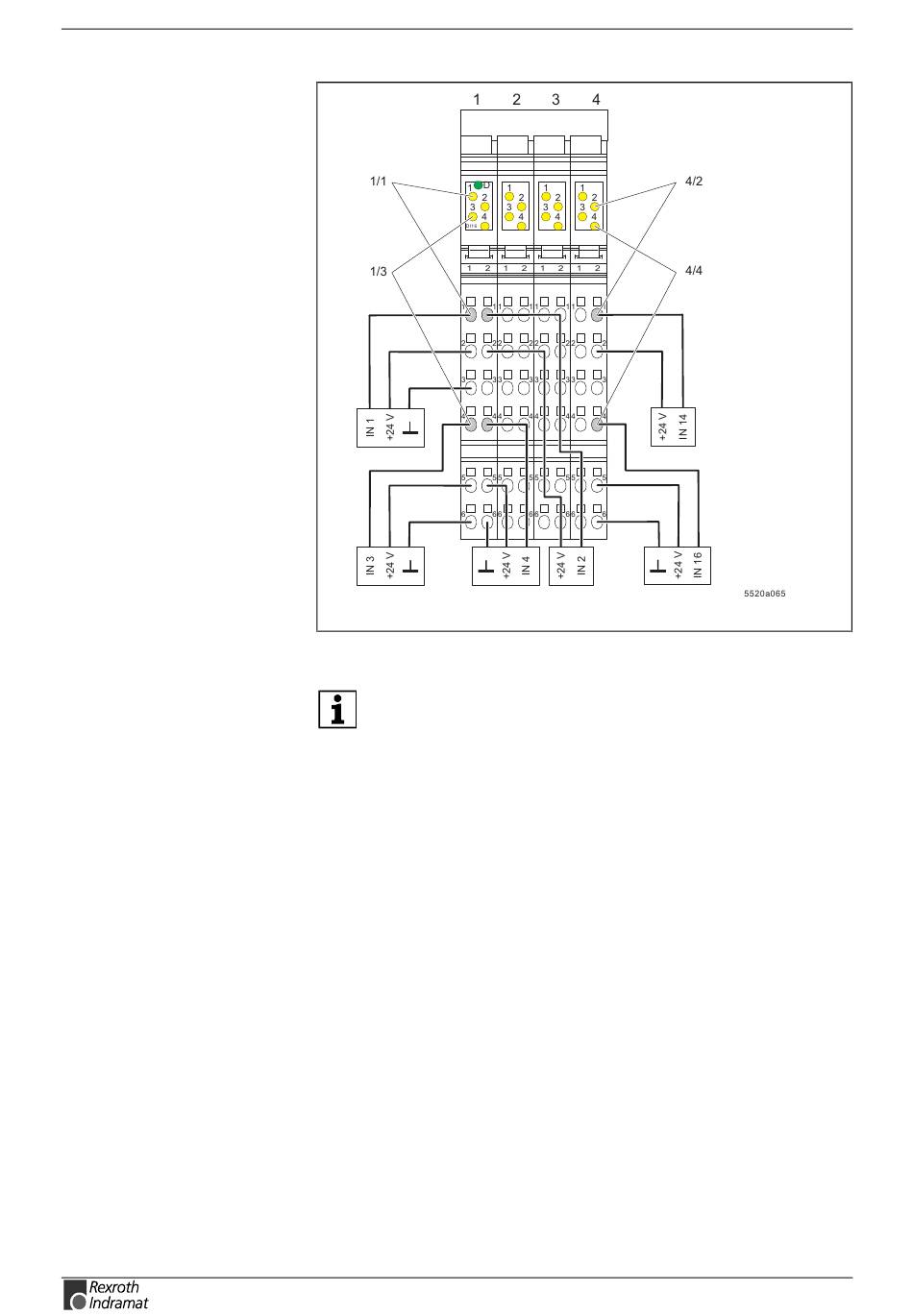

Abb. 4-11: Zuordnung zwischen Status-LED und Ein-/Ausgang am Beispiel einer
Klemme R_IB IL 24 DI 16
Für jede spezielle Klemme ist die Zuordnung im modul-
spezifischen Datenblatt angegeben.
