RECO-Inline-INTERBUS
Zuordnung zwischen
Status-LED und Ein-/Ausgang
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
Hier ist das allgemeine Prinzip der Zuordnung einer Status-LED zu ihrem
Ein- oder Ausgang dargestellt.

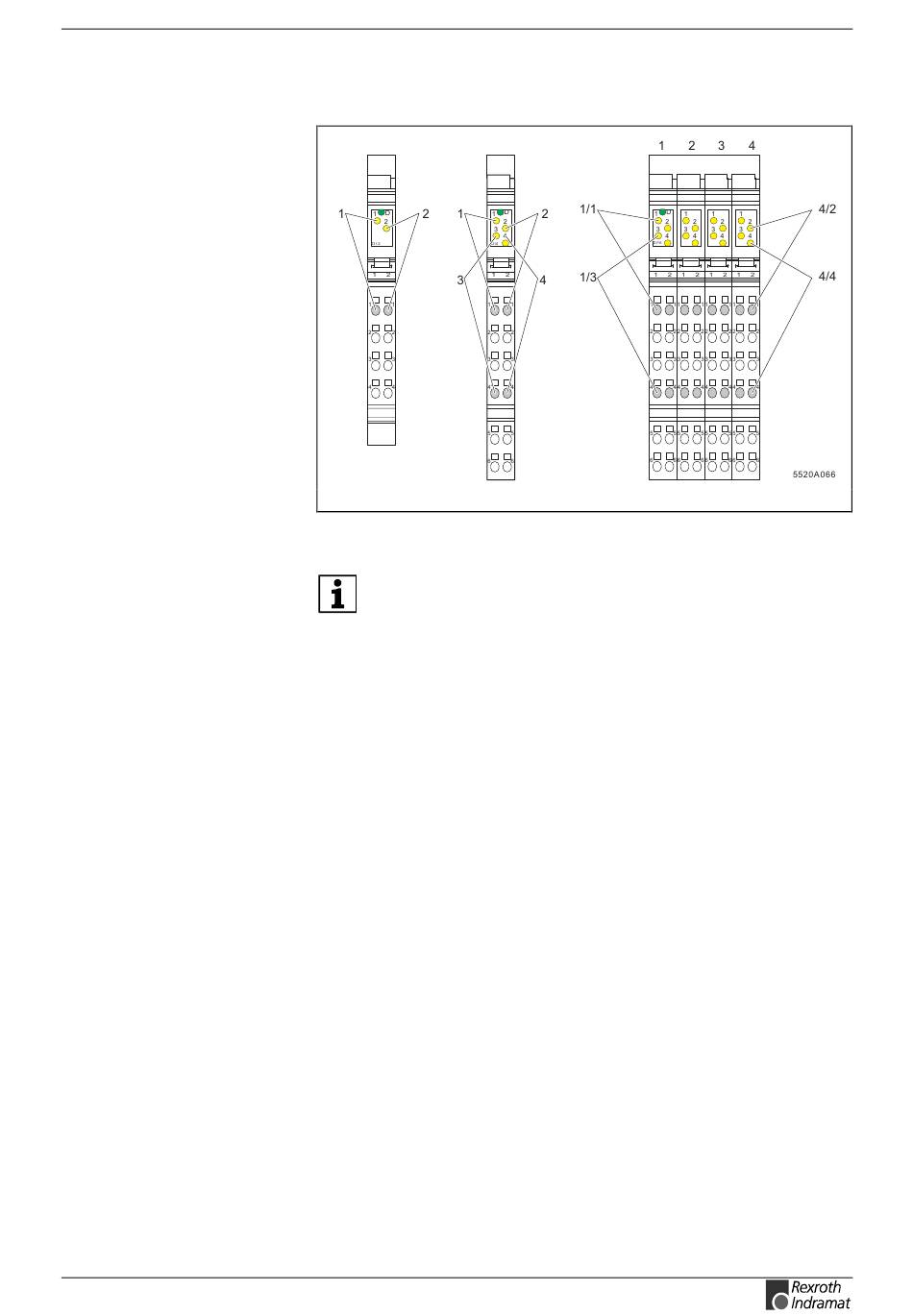

Abb. 4-10: Zuordnung zwischen Status-LED und Ein-/Ausgang
Zum Verständnis der Nummerierung lesen Sie bitte das Kapitel
"Beschriftung/ Klemmennummerierung" auf Seite 4-32.
Bei einer 8er Klemme gehören die LEDs eines Steckplatzes zu den
Klemmpunkten dieses Steckplatzes. Jeder Steckplatz kann wie eine 2er
Klemme betrachtet werden.
Bei einer 2er Klemme mit 4 Ein- oder Ausgängen (mittlere Darstellung in
Abb. 4-10) gehören folgende LEDs zu folgenden Klemmpunkten:
LED 1
Klemmpunkt 1.1
LED 2
Klemmpunkt 2.1
LED 3
Klemmpunkt 1.4
LED 4
Klemmpunkt 2.4
In Abb. 4-7 und Abb. 4-9 ist bei der Klemme LED 2 Steckplatz 4
angegeben.
Sie gehört zum Klemmpunkt 4 / 2.1 (Steckplatz 4 / Klemmpunkt 2.1).
Aufbau der RECO-Inline-Klemmen
4-9
5520a066.eps
