5-4
RECO-Inline-Produktgruppen
Potentialtrennung:
sonstige
Weitere Potentialtrennungen hängen davon ab, wie die Versorgungs-
spannungen zur Verfügung gestellt werden.
1 Einspeisung der
Peripherieversorgung U

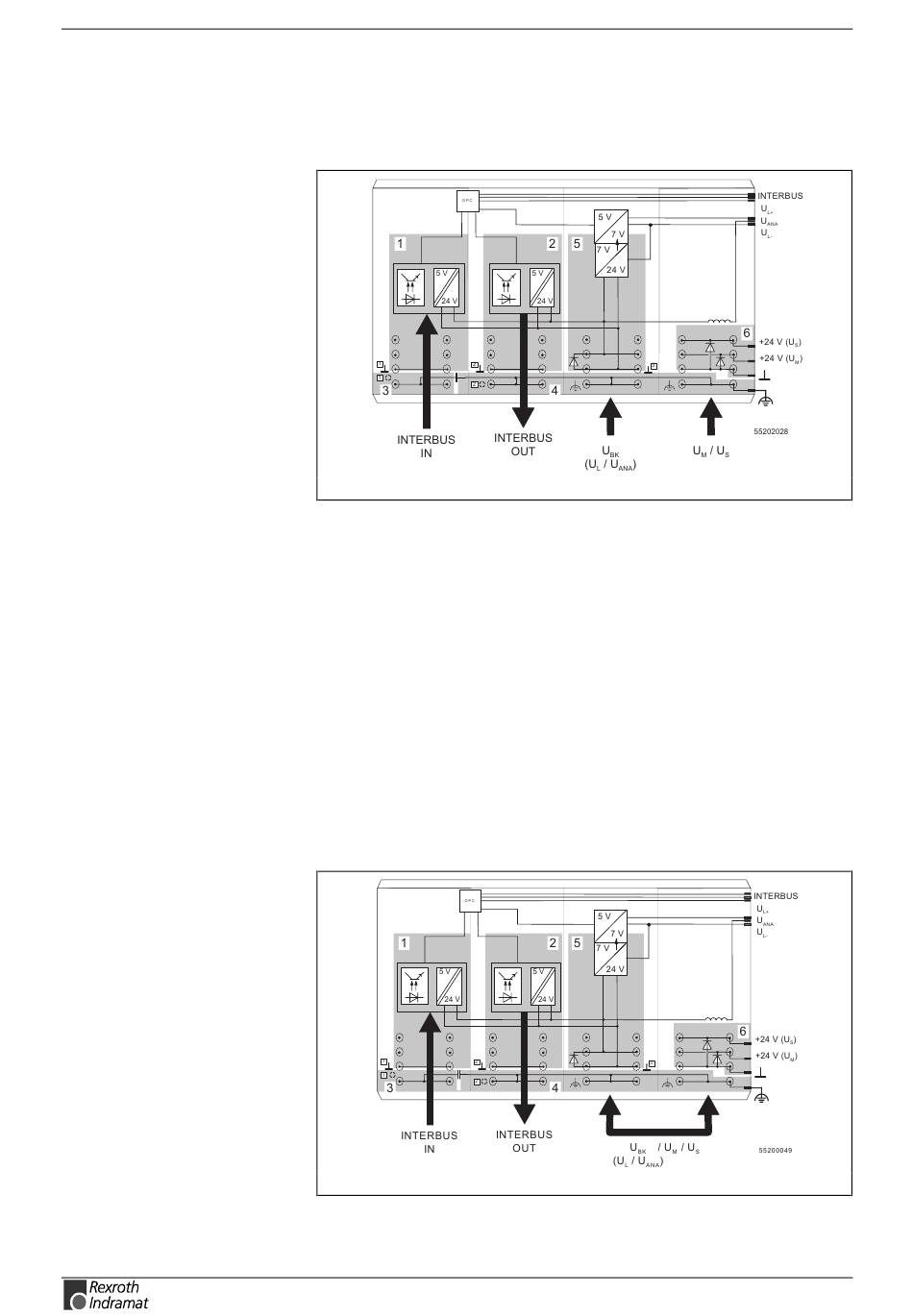

Abb. 5-2: Potentialtrennung in der Busklemme (getrennte Netzteile)

Potentialbereiche:
1 Bereich ankommender Fernbus
2 Bereich weiterführender Fernbus
3 Bereich Funktionserde (FE) kapazitiv
4 Bereich Funktionserde (FE)
5 Bereich der Busklemmeneinspeisung U
Logikspannung U
U
ANA
6 Bereich der Peripheriespannungen U
Diese Trennung kann auch erreicht werden, wenn die Spannungs-
versorgung U /U über eine Einspeiseklemme aus einem eigenen
M S
Netzteil erfolgt.
2 Einspeisung der Busklemmenversorgung U
versorgung U /U
M

Abb. 5-3: Potentialtrennung in der Busklemme (ein Netzteil)

RECO-Inline-INTERBUS
Busklemmenversorgung
/U aus getrennten Netzteilen:
M S
BK
und der Versorgung der Analog- Klemmen
L
und U
M
aus einem Netzteil:
S
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
U und der
BK
55202028.eps
mit Erzeugung der
S
und der Peripherie-
BK
55200049.eps
