RECO-Inline-INTERBUS
10

Beispiele und Tipps

10.1 Beispiele zur Projektierung

DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
In Abb. 10-1 ist die Umsetzung eines Teiles eines Schaltplanes durch
RECO-Inline-Klemmen dargestellt.
In Abb. 10-1 ist die Realisierung einer Schaltung mit vier abgesicherten
Ausgängen dargestellt.

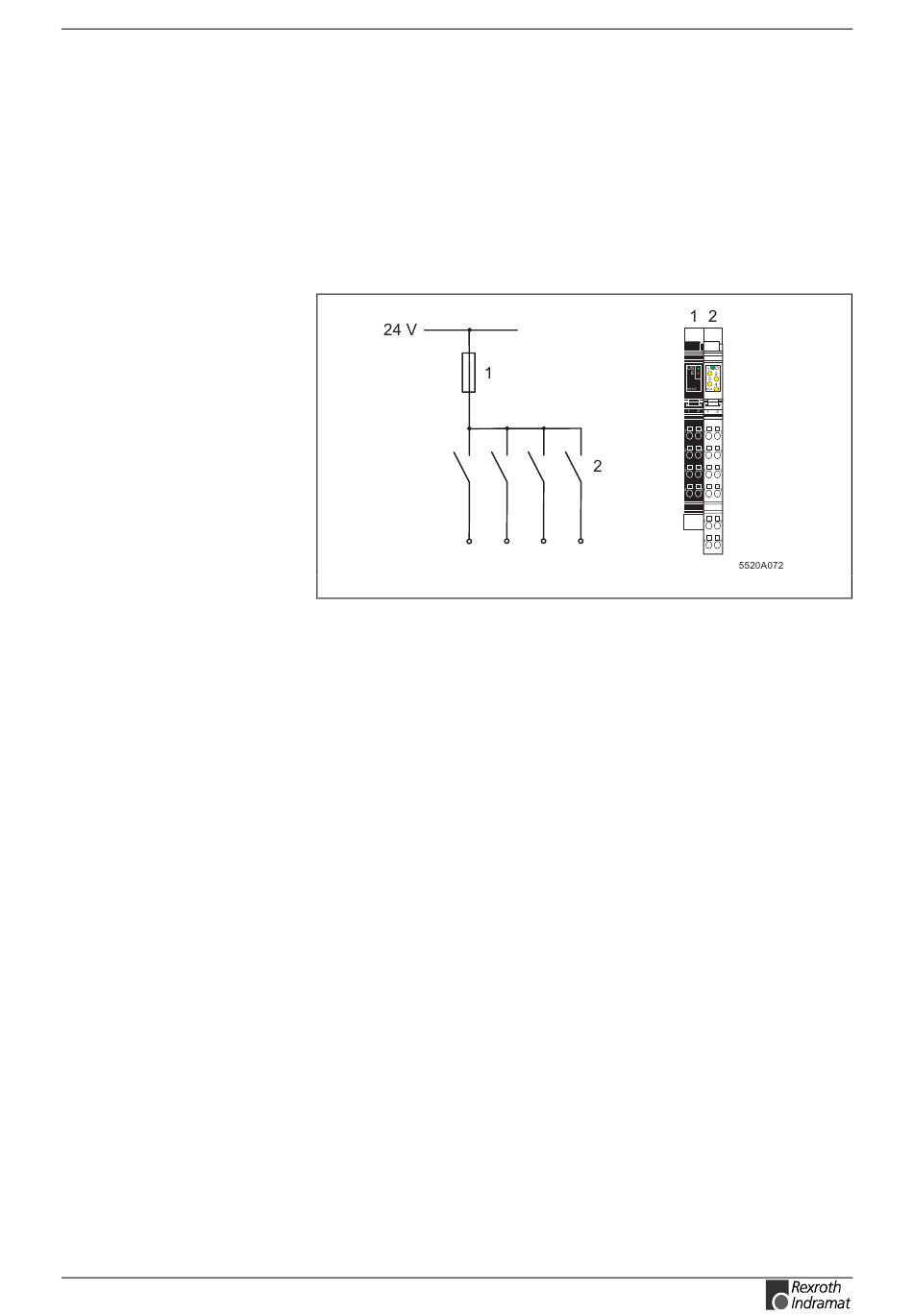

Abb. 10-1: Schaltung mit vier abgesicherten Ausgängen
Die Sicherung im Schaltplan (1) wird durch eine Segmentklemme mit
Sicherung (1; z. B. R-IB IL 24 SEG/F) realisiert.
Die vier digitalen Ausgänge (2) werden durch eine Ausgangs-Klemme mit
vier Anschlüssen (2; z.B. R-IB IL 24 DO 4) realisiert.
10-1
Beispiele und Tipps
5520a072.eps
