Aufbau der RECO-Inline-Klemmen
Rangierkontakte der Einspeiseklemme für den 24-V-Bereich

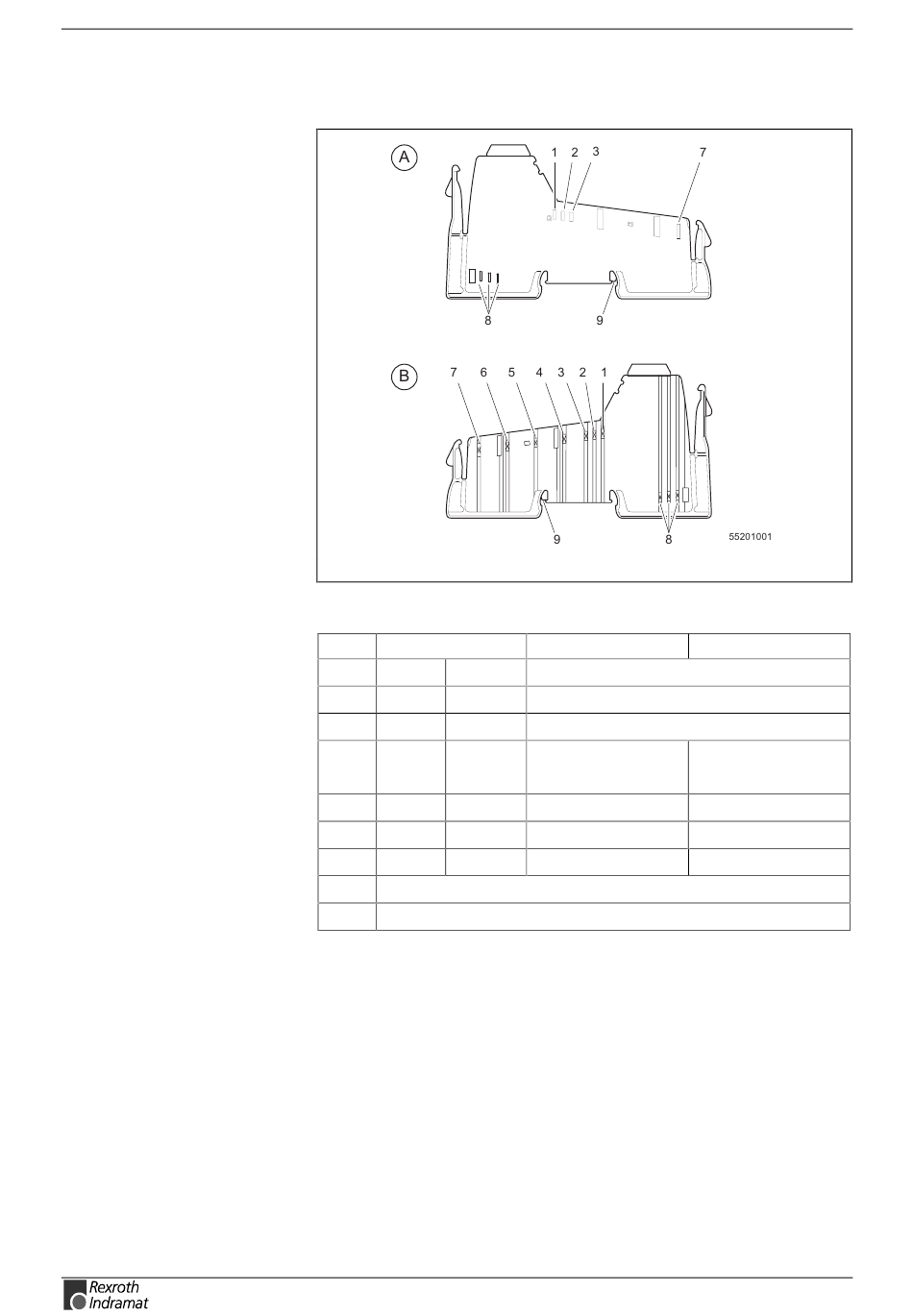

Abb. 4-27: Rangierkontakte der Einspeiseklemmen (24 V)
Nr. Funktion
1 7,5 V U
L+
2 24 V U
ANA
3 GNDL U
-
L
4 24 V U
S
5 24 V U
M
6 GND
7 FE
8 Lokalbus
9 Kapazitive Ankopplung an die Funktionserde
Abb. 4-28: Rangierkontakte der Einspeiseklemmen (24 V): Spannungen
RECO-Inline-INTERBUS
Busklemmenseite (A) Peripherieseite (B)
wird durchgeschleift
wird durchgeschleift
wird durchgeschleift
nicht vorhanden belegt
nicht vorhanden belegt
nicht vorhanden belegt
interne Verwendung belegt
