Abb. 5-7: Beispiel: Unterbrechung/Aufbau Der Potentialrangierer Durch Die - Rexroth Indramat RECO-Inline INTERBUS-S Anwendungsbeschreibung

5-10
RECO-Inline-Produktgruppen RECO-Inline-INTERBUS
Die Einspeiseklemme unterbricht alle Potentialrangierer der vorherigen
Potentialrangierer
Klemme und baut die Potentialrangierer für den Hauptkreis U , den
U /U
M S M
Segmentkreis U und das Bezugspotential der Versorgungsspannung
S
GND neu auf.

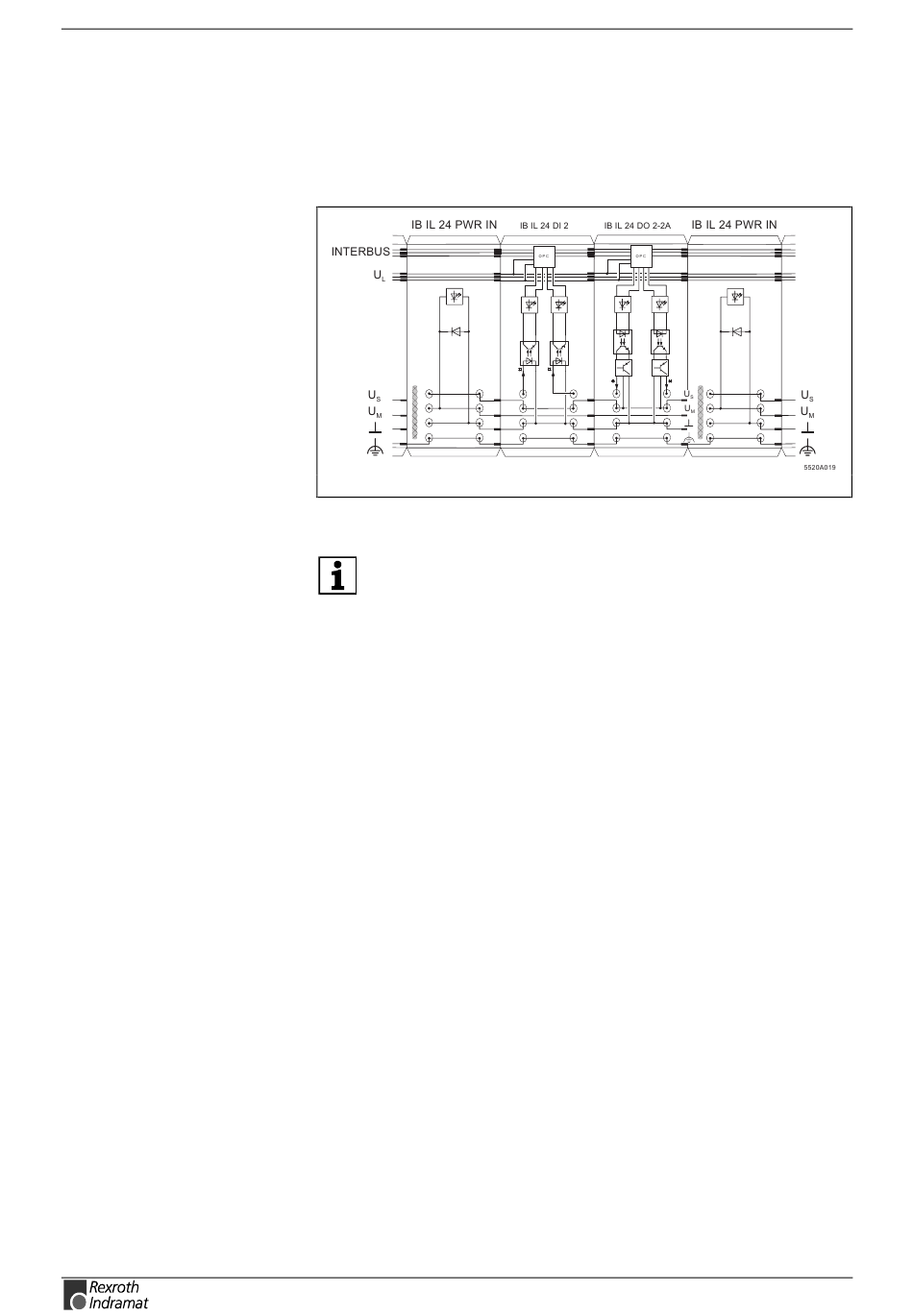

Das Prinzip wird in Abb. 5-7 schematisch an einem Abschnitt aus einer
RECO-Inline-Station dargestellt.
5520a019.eps

Abb. 5-7: Beispiel: Unterbrechung/Aufbau der Potentialrangierer durch die

Einspeiseklemme
Ausführliche Informationen zu den Stromkreisen finden Sie im
Kapitel "Elektrische Potential- und Datenrangierung" auf Seite 4-13.
Ausführliche Informationen zu den Versorgungsspannungen finden Sie im
Kapitel "Stromkreise innerhalb einer RECO-Inline-Station und
Bereitstellung der Versorgungsspannungen" auf Seite 4-17.
