Beispiel Eines Reco-Inline-Systems - Rexroth Indramat RECO-Inline INTERBUS-S Anwendungsbeschreibung

1-8
Einordnung von RECO-Inline in das INTERBUS-S-System

Beispiel eines RECO-Inline-Systems

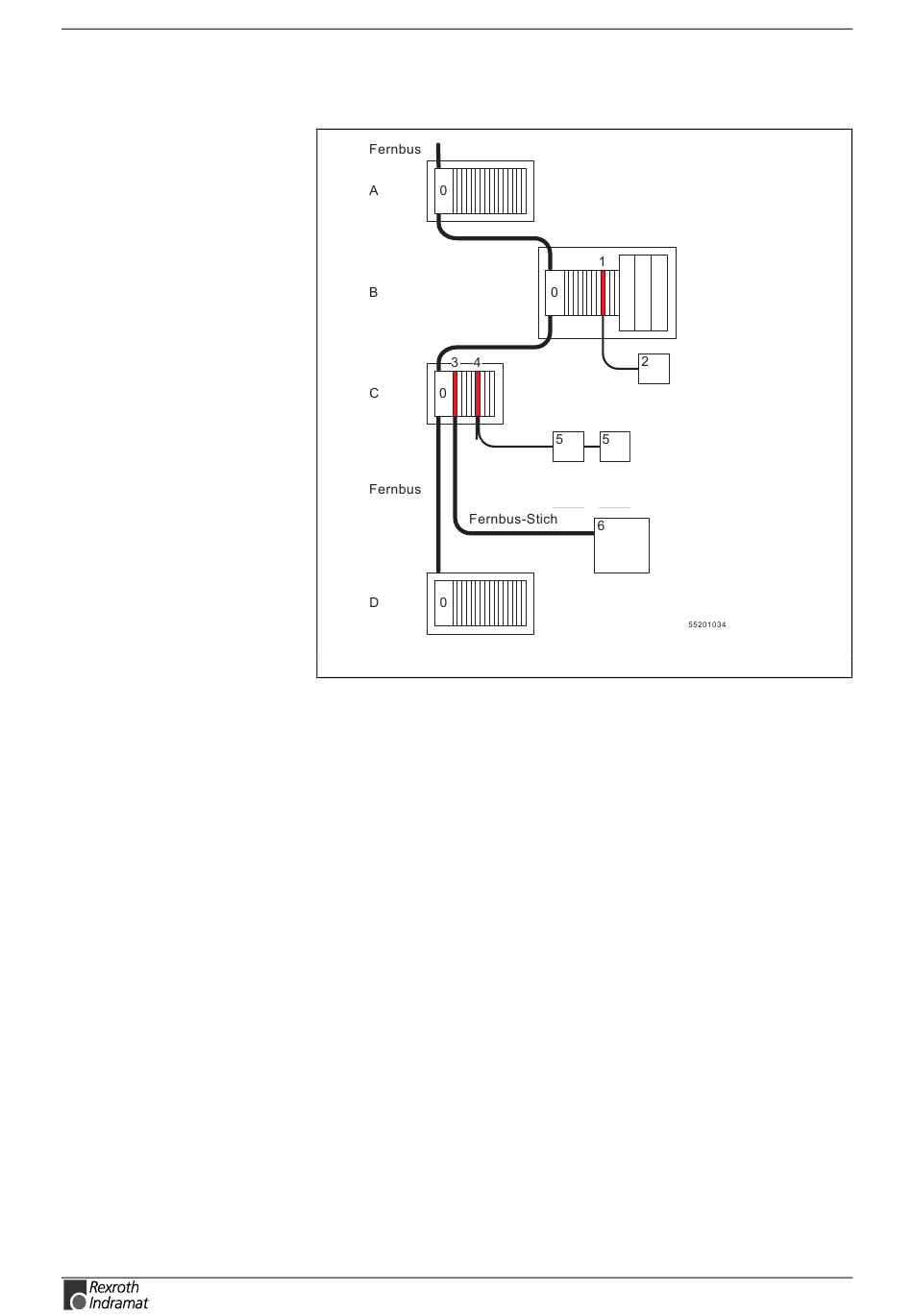

Abb. 1-2: Schematisches RECO-Inline-System
In Abb.1-2 sind RECO-Inline-Stationen für die Realisierung verschiedener
Aufgaben innerhalb eines Systems schematisch dargestellt.
Legende zu Abb. 1-2:
A Station mit Klemmen der Kleinsignalebene.
B Station mit
Leistungsebene.
Die gekennzeichnete Klemme (1) stellt eine Inputklemme zum
Anschluss eines Sensors (2) dar.
C Station mit Klemmen der Kleinsignalebene, einer Klemme mit
Fernbus-Stich (3). Die Klemme mit Fernbus-Stich eröffnet einen
Fernbus-Stich, an den im Beispiel ein weiterer Fernbusteilnehmer
(6) angeschlossen ist.
D Station mit Klemmen der Kleinsignalebene
0 Busklemme
1 Funktionsklemme (hier zum Anschluss eines Sensors)
2 Sensor
3 Klemme mit Fernbus-Stich für den Anschluss eines Fernbus
Stichs
4 RECO-Inline Eingansmodul
5 Sensor
6 Modul des Fernbus-Stichs (hier: weiterer Fernbusteilnehmer)
Klemmen der Kleinsignalebene
