Aufbau der RECO-Inline-Klemmen
Anzeigen auf Ein-/Ausgabeklemmen
Diagnose
Alle LEDs der Ein-/Ausgabeklemmen befinden sich elektrisch im
Logikbereich.

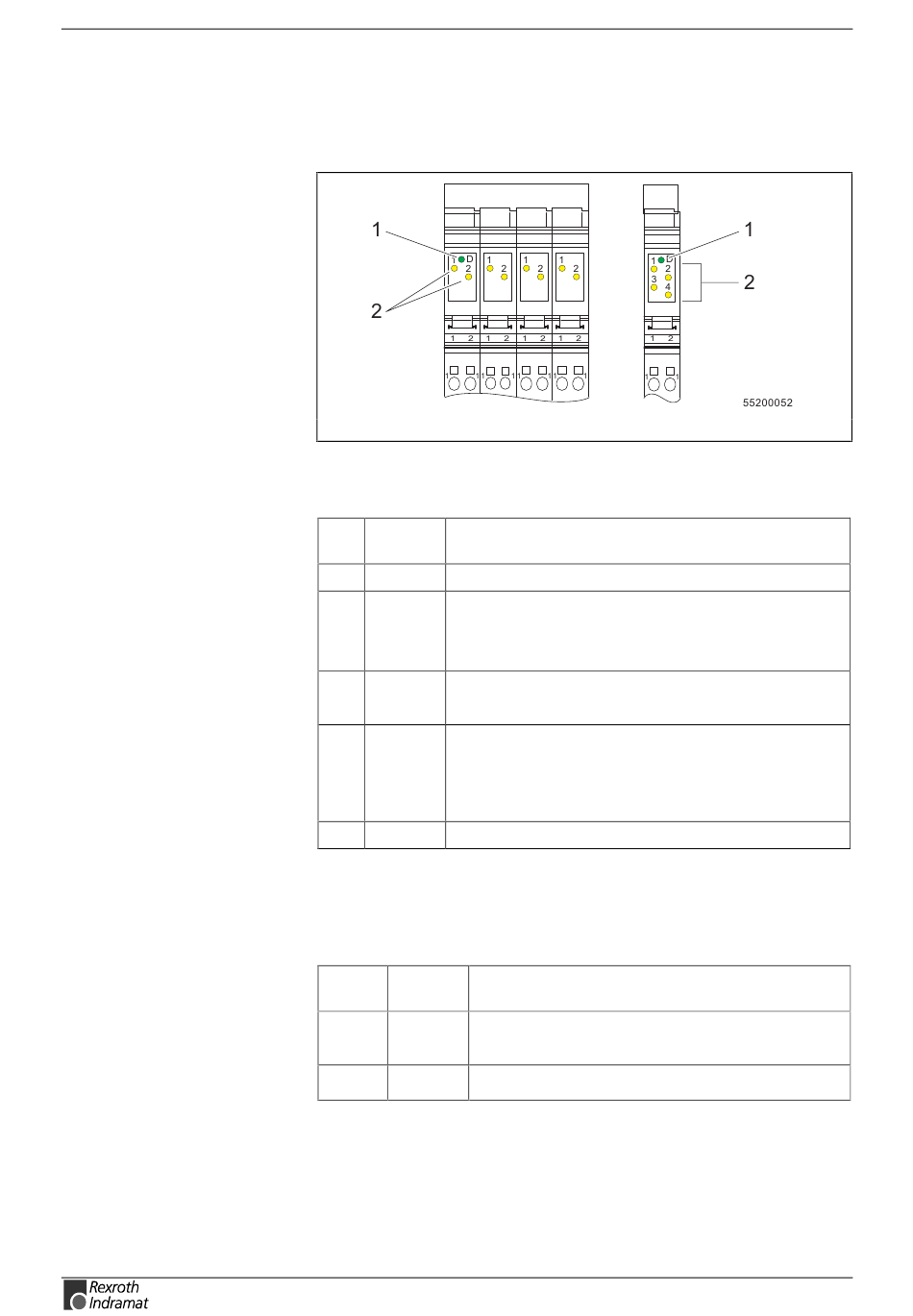

Abb. 4-7: Anzeigen auf Ein-/Ausgabeklemmen
Von Ein-/Ausgabeklemmen können Sie folgende Zustände ablesen:
D
LED grün
(1)
ein:
blinkend:
0,5 Hz:
(langsam)
2 Hz:
(mittel)
4 Hz:
(schnell)
aus:
Abb. 4-8: Diagnose-LED von Ein-/Ausgabeklemmen
Der Status des Ein- bzw. Ausgangs kann an der entsprechenden gelben
Status
LED abgelesen werden:
1, 2, 3, 4
LED gelb
(2)
ein:
aus:
Abb. 4-9: Status-LED der Ein-/Ausgabeklemmen
Diagnose
INTERBUS ist aktiv
Logikspannung vorhanden, INTERBUS nicht aktiv
Logikspannung vorhanden, INTERBUS aktiv,
Peripheriefehler liegt an
Logikspannung vorhanden,
Klemme vor dem blinkenden Modul ist ausgefallen;
Klemmen ab dem blinkenden Modul sind nicht im
Konfigurationsrahmen enthalten
Logikspannung nicht vorhanden, INTERBUS nicht aktiv
Status des Ein- /Ausgangs
entsprechender Ein-/Ausgang ist gesetzt
entsprechender Ein-/Ausgang ist nicht gesetzt
