RECO-Inline-INTERBUS
Steckerkennzeichnung
Innerer Aufbau
der Stecker
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
Alle Stecker (außer Schirmstecker) werden ohne und mit Farbbe-
druckung angeboten. Bei den Steckern mit Farbbedruckung (in der
Artikel-Bezeichnung mit CP gekennzeichnet) sind die Klemmpunkte
entsprechend ihrer Funktionen farblich gekennzeichnet.
Folgende Farben kennzeichnen die Signale der Klemmpunkte:
Farbe
Rot
Blau
Grün/ gelb
Abb. 4-36: Farbliche Kennzeichnung der Klemmpunkte
Der schwarze Stecker darf nicht auf eine
Klemme gesetzt werden, für die ein
Doppelsignalstecker vorgesehen ist. Dieses
Vertauschen führt zum Kurzschluss zwischen
VORSICHT
zwei Signalklemmpunkten (1.4 - 2.4).

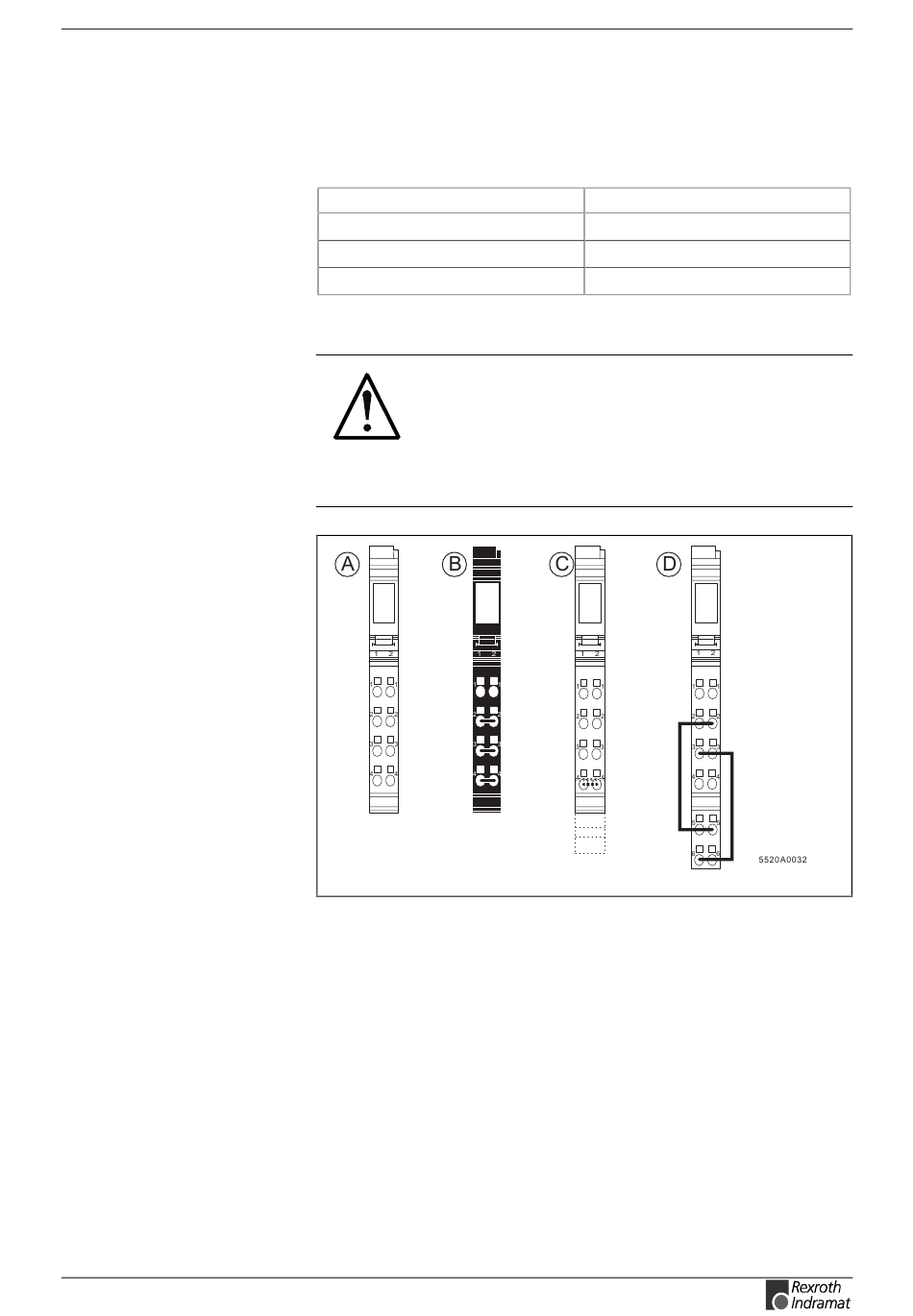

Abb. 4-37: Innerer Aufbau der Stecker
A
Grauer Stecker zum Peripherieanschluss
B
Schwarzer Stecker für Versorgungsklemmen
C
Schirmstecker für Analog-Klemmen
D
Doppelsignalstecker zum Peripherieanschluss
Die Brückung von Klemmpunkten ist in Abb. 4-37, D dargestellt.
Beim Schirmstecker erfolgt die Brückung durch den Schirmanschluss-
stecker, bei allen anderen Steckern durch eine Verbindung der
Klemmpunkte.
Aufbau der RECO-Inline-Klemmen
Signal am Klemmpunkt
+
-
Funktionserde
4-29
5520a032.eps
