4-34
Aufbau der RECO-Inline-Klemmen
4.10 Gehäusemaße der Klemmen der Kleinsignalebene
2er Gehäuse
4er Gehäuse
Der Einsatzbereich kleiner E/A-Stationen ist heute vielfach der 80-mm-
Standardschaltkasten. Die RECO-Inline-Klemmen sind so konzipiert,
dass sie in diesem Schaltkasten eingesetzt werden können.
Die Gehäusemaße einer Klemme definieren sich aus den Maßen des
Elektroniksockels und den Maßen des Anschlusssteckers.
Die Elektroniksockel der Klemmen der Kleinsignalebene stehen in drei
Baubreiten (12,2 mm, 24,4 mm und 48,8 mm) zur Verfügung.
Darauf werden entweder ein, zwei oder vier Stecker mit einer Breite von
12,2 mm gesteckt.
Mit gestecktem Stecker hat jede Klemme eine Tiefe von 71,5 mm. Die
Höhe der Klemme ist vom verwendeten Anschlussstecker abhängig. Die
Stecker stehen in drei verschiedenen Varianten zur Verfügung.

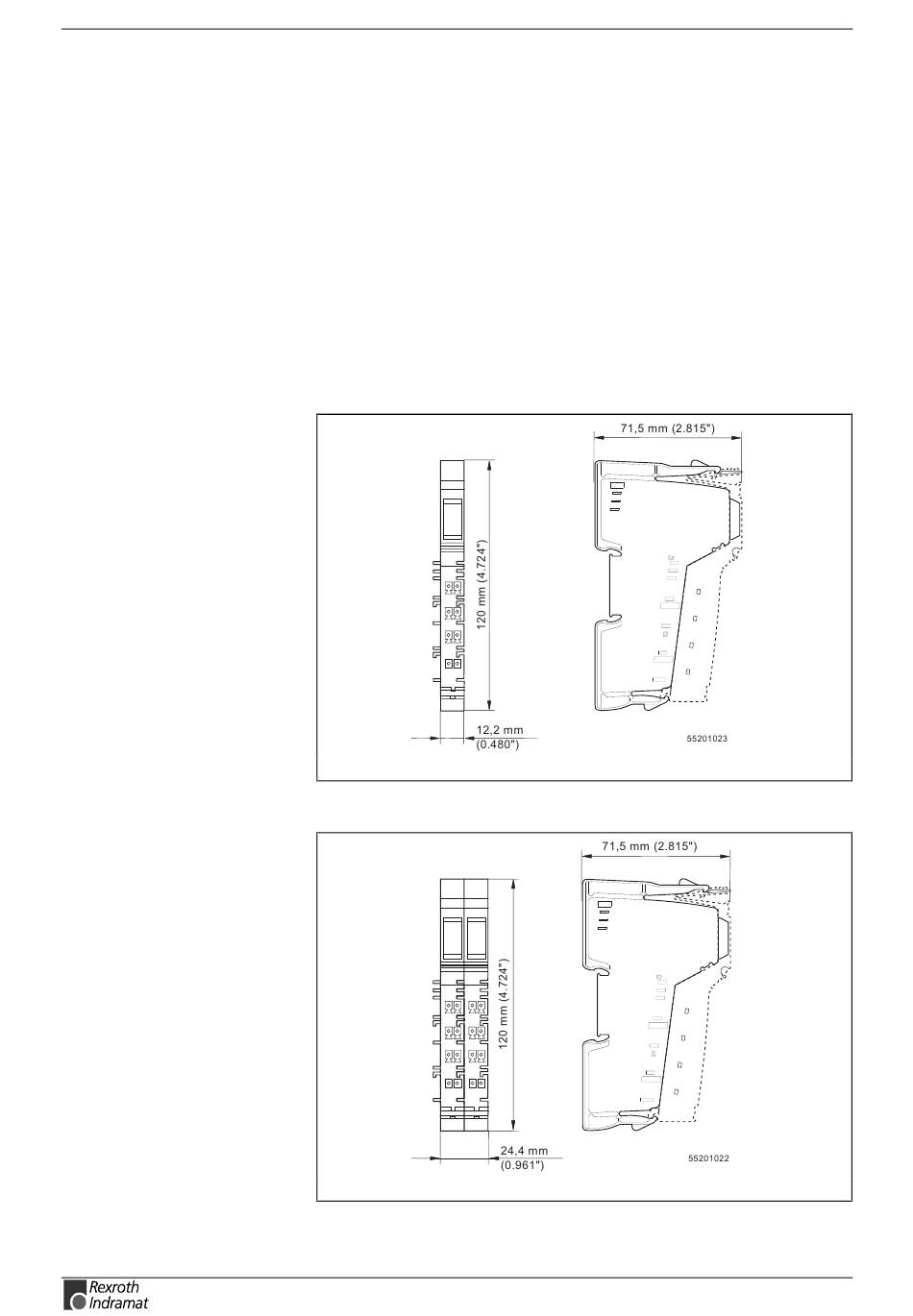

Abb. 4-43: Maße der Elektroniksockel (2er Gehäuse)
Abb. 4-44: Maße der Elektroniksockel (4er Gehäuse)
RECO-Inline-INTERBUS
55201023.eps
55201022.eps
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
