Aufbau der RECO-Inline-Klemmen
4.1
Prinzipieller Aufbau der Klemmen der Kleinsignalebene
E l e k t r o n i k s o c k e l
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
Unabhängig von der Funktion und der Baubreite besteht ein RECO-Inline-
Klemme der Kleinsignalebene aus dem Elektroniksockel (kurz: Sockel)
und dem aufsteckbaren Anschluss-Stecker (kurz: Stecker).

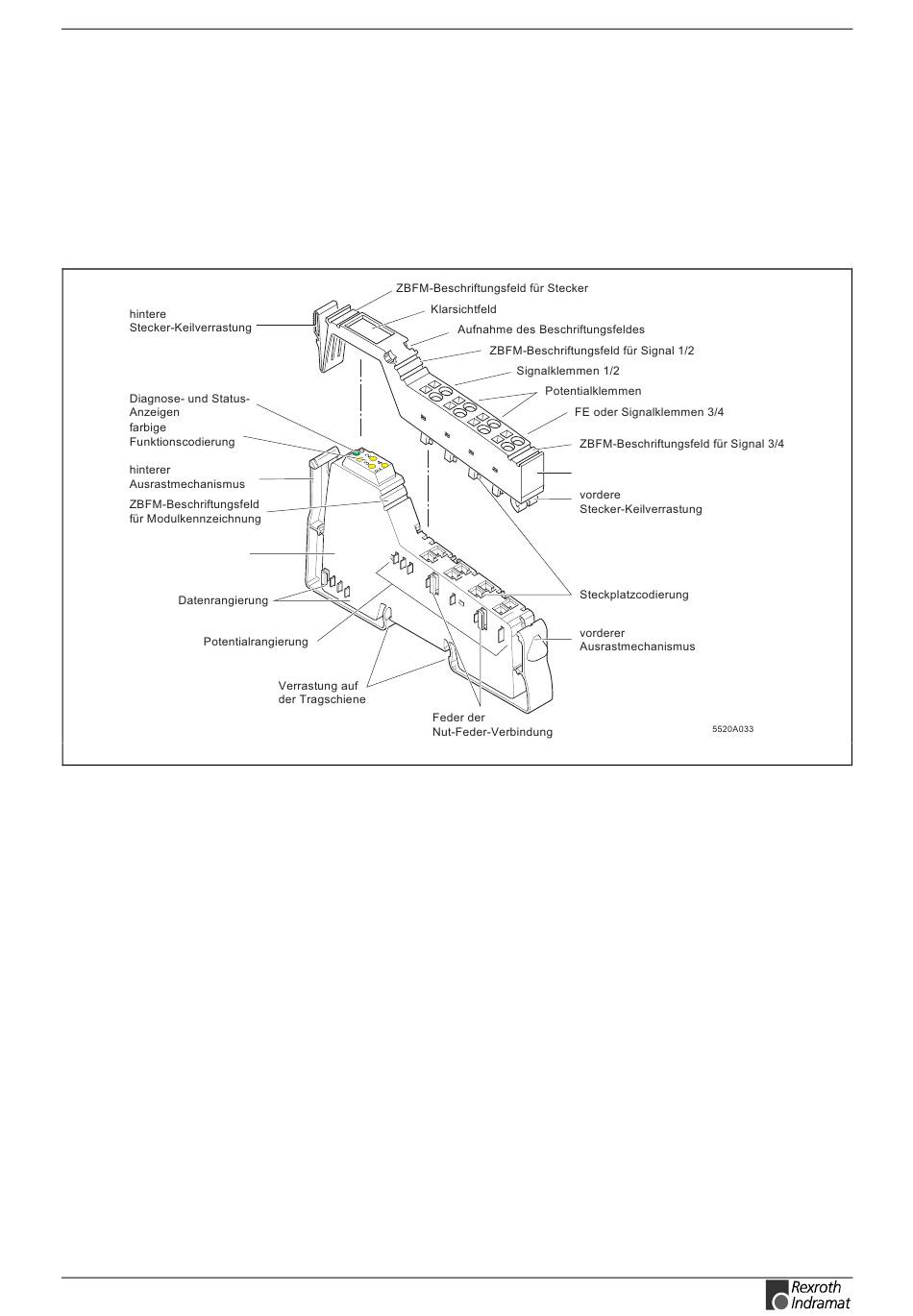

Abb. 4-1: Prinzipieller Aufbau einer RECO-Inline-Klemme
Die wichtigsten der in Abb. 4-1 dargestellten Einzelteile sind in den
Kapiteln "Elektroniksockel" auf Seite 4-2 und "Stecker" auf Seite 4-28
beschrieben.
Aufbau der RECO-Inline-Klemmen
S t e c k e r
4-1
5520a033.eps
