5-16
RECO-Inline-Produktgruppen
Erweiterte Diagnose
5.4

Funktionsklemmen

5.5

Beispielhafter Aufbau einer RECO-Inline-Station

Einige Datenformate unterstützen eine erweiterte Diagnose. Ob für eine
Klemme die erweiterte Diagnose zur Verfügung steht, ist im jeweiligen
modulspezifischen Datenblatt angegeben.
Die möglichen Fehlermeldungen sind in Abb. 5-12 aufgeführt.
Code (hex) Fehler
8001 Messbereich verlassen (unterschritten)
8002 Drahtbruch
8004 Messwert ungültig
8020 Reserviert
8010 Konfiguration ungültig
8040 Modul defekt
8080 Messbereich verlassen (überschritten)

Abb. 5-12: Fehlermeldungen bei Analog-Eingabeklemmen

Es stehen Funktionsklemmen für folgende Anforderungen zur Verfügung:
• Zählung (R-IB IL CNT)
Die in den Kapiteln 5.1 bis 5.3 aufgeführten Produktgruppen sind in Abb.
5-13 zu einer beispielhaften RECO-Inline-Station kombiniert.

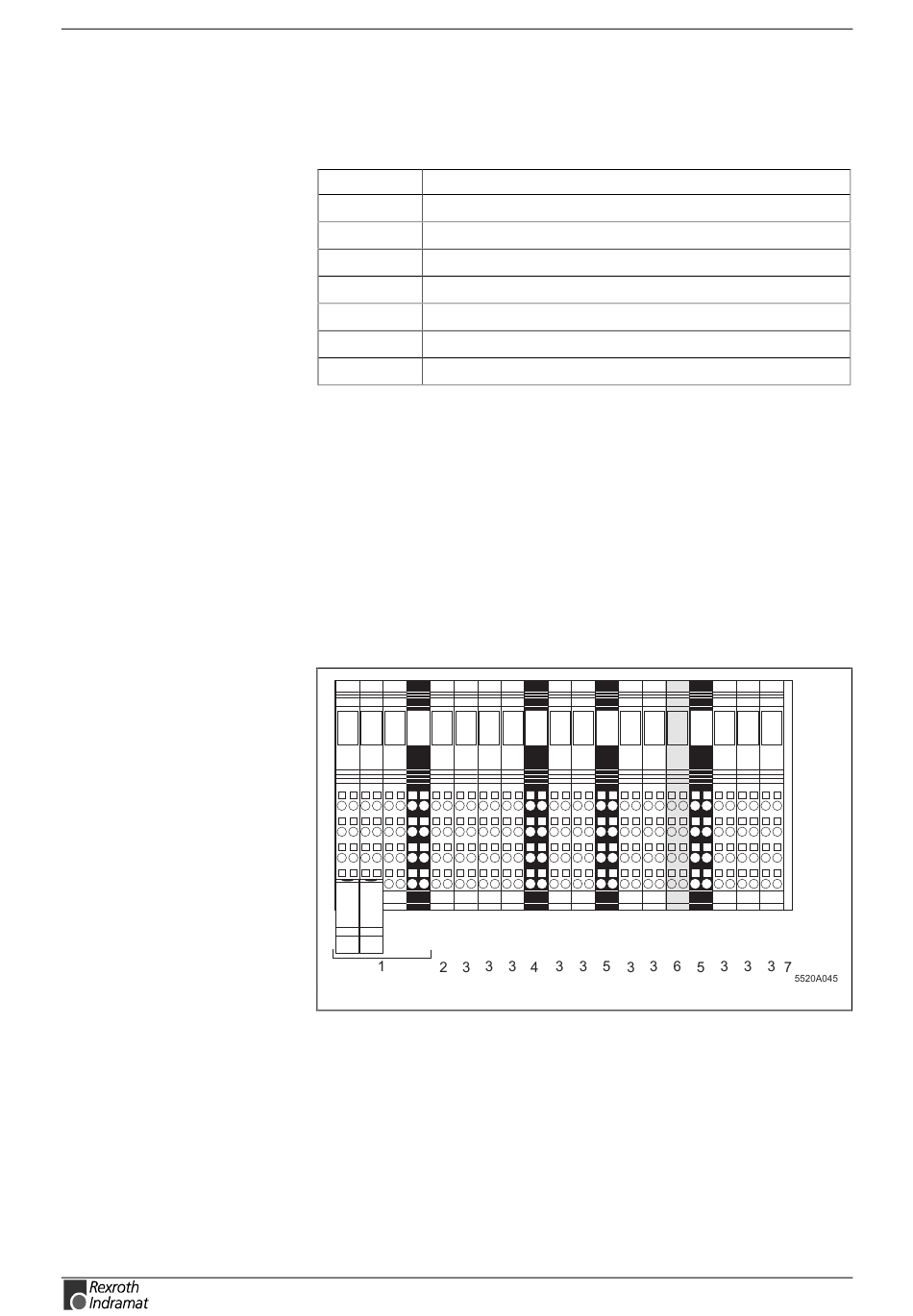

Abb. 5-13: Beispielstation mit den Grundelementen

RECO-Inline-INTERBUS
5520a045.eps
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
