5-12
RECO-Inline-Produktgruppen
Ankopplung an die
Funktionserde (FE)
Tragfähigkeit der
Rangierkontakte
Keine Potentialtrennung
Spannungsbereiche
In der Klemme findet eine kapazitive Ankopplung von U
Funktionserde (FE) statt.
Die Erdung erfolgt beim Aufrasten der Klemme auf die geerdete
Erdung
Montageschiene über die FE-Federn an der Klemmenunterseite. Diese
Federn sind mit dem Potentialrangierer FE und mit den Klemmpunkten
für einen FE-Anschluss verbunden (siehe auch "Vorgeschriebene
Zusatzerdung" auf Seite 6-5).
Gleichzeitig mit dem Anrasten an das vorhergehende Modul wird die
Segmentklemme an den Potentialrangierer FE der Station ange-
schlossen.
Die maximale Stromtragfähigkeit der seitlichen Rangierkontakte ist in
Abb. 4-19 auf Seite 4-15 angegeben.
Eine Potentialtrennung zweier Peripheriespannungsbereiche wird durch
die Segmentklemme nicht aufgebaut. Hierfür müssen Sie eine Einspeise-
klemme verwenden.
Segmentklemmen stehen nur für den 24-V-DC-Spannungsbereich zur
Verfügung.
Der Potentialrangierer für den Hauptkreis U
U
M
nicht unterbrochen. Von ihm wird an der Segmentklemme das Potential
für den Segmentkreis U
Die Segmentklemme unterbricht den Segmentkreis U
U
S
rangierer des vorherigen Moduls.
Das Prinzip wird in Abb. 5-9 an einem Abschnitt aus einer Station
dargestellt.

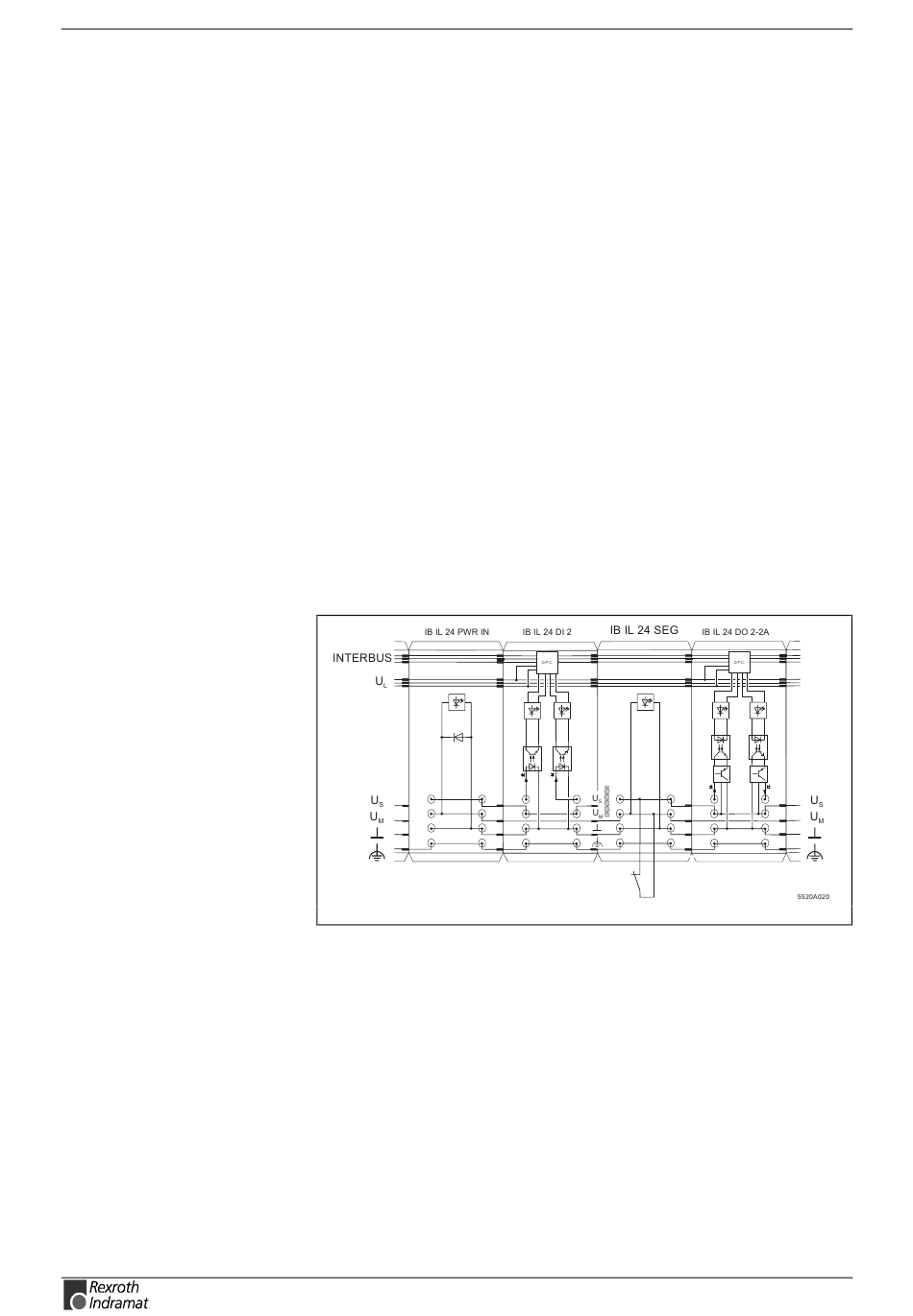

Abb. 5-9: Beispiel: Unterbrechung/Aufbau des Potentialrangierer U

Segmentklemme
Der schraffierte Bereich kennzeichnet die Stelle, an der ein Potential-
rangierer unterbrochen wird. Die Segmentspannung wird hier über einen
Schalter von der Hauptspannung abgegriffen.
wird in der Segmentklemme
M
abgegriffen.
S
DOK-CONTRL-R-IL*IBSSYS-AW02-DE-P
RECO-Inline-INTERBUS
und GND an die
S
im Potential-
S
5520a020.eps
durch die
S
