Zwei Punkte-Zug mit Fase oder Rundung

G0 oder G1 Zwei Punkte-Zug mit Fase oder
Rundung
X Position in X-Richtung
Y Position in Y-Richtung
Z Position in Z-Richtung
ANG
RND Rundung
CHL Fase
CHS Fasenabschnitt
FL Vorschub für Übergang
Ablauf:
and Controls
Abb.9-2:

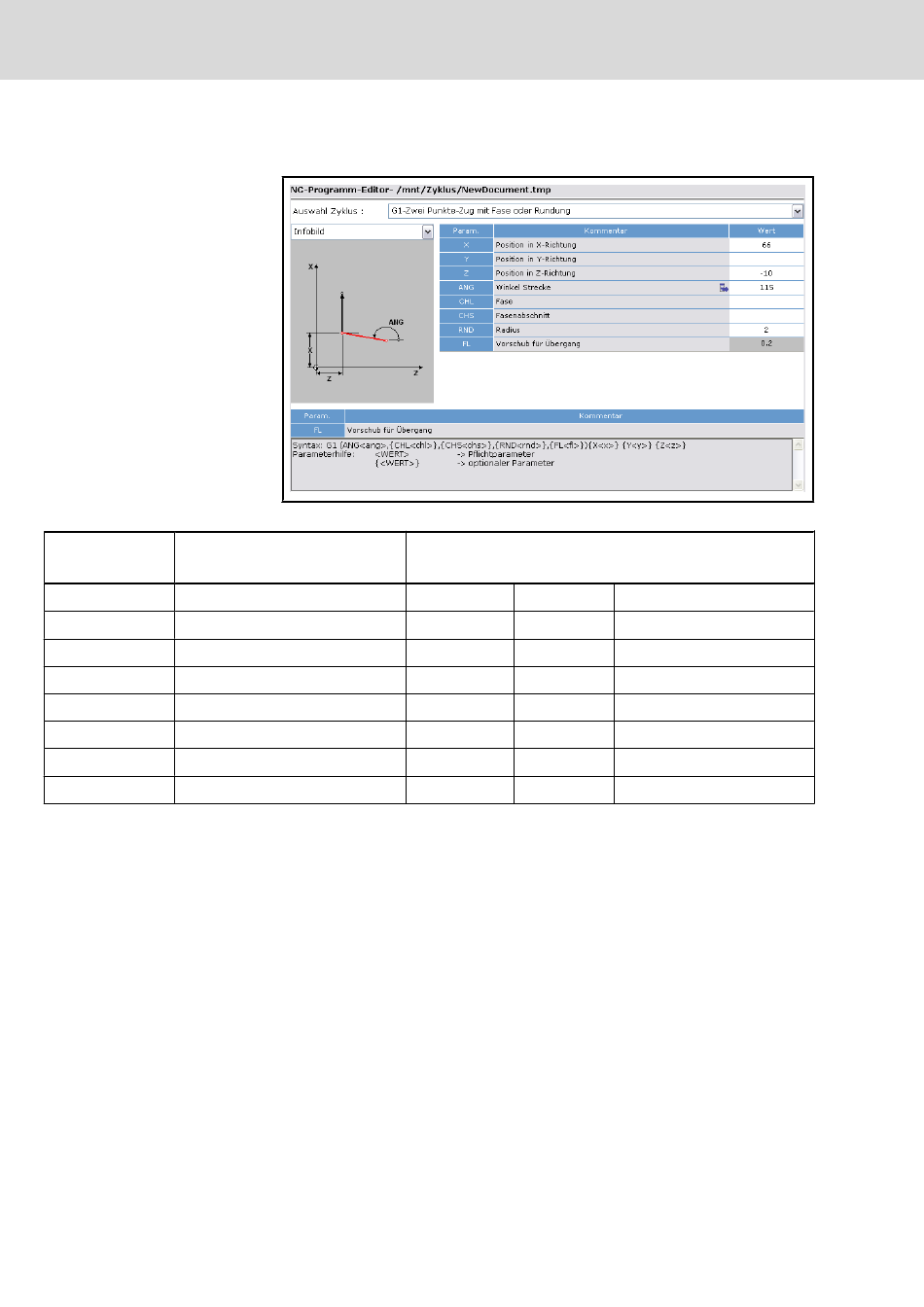

G0(ANG,RND,CHL,CHS,FL) X Y Z
G1(ANG,RND,CHL,CHS,FL) X Y Z
Real
Real
Real
Real
Real
Real
Real
Real
Mit diesem Konturzug wird auf einfache Weise am Übergang von zwei Strecken
ein zusätzliches Übergangselement eingefügt. Von der zuletzt programmierten
Position aus wird ein Übergangselement am Endpunkt der ersten Strecke bzw.
am Startpunkt der zweiten Strecke bearbeitet, wobei sich der Endpunkt der
erste Strecke durch den Winkel der Strecken zueinander ergibt. Die Koordina‐
ten dieses Punktes müssen nicht bekannt sein. Für dieses Übergangselement
(Rundung oder Fase) kann ein spezieller Vorschub vorgegeben werden.
