Projektierung | Rexroth IndraMotion MTX 09VRS
4.10

G89 Gewindebohren mit Spanbrechen

G89
IX SD.SysCyc.IX
SL SD.SysCyc.SL
DT SD.SysCyc.DT
CD SD.SysCyc.CD
LD SD.SysCyc.LD
DW SD.SysCyc.DW
TP SD.SysCyc.TP
MS SD.SysCyc.MS
RS SD.SysCyc.RS
RL SD.SysCyc.RL
Ablaufdiagramm
Ablauf:
Der modale Zyklus G89 eignet sich zum Fertigen von Gewindebohrungen, bei
denen Spanbruch und Späneabfuhr sichergestellt werden müssen.

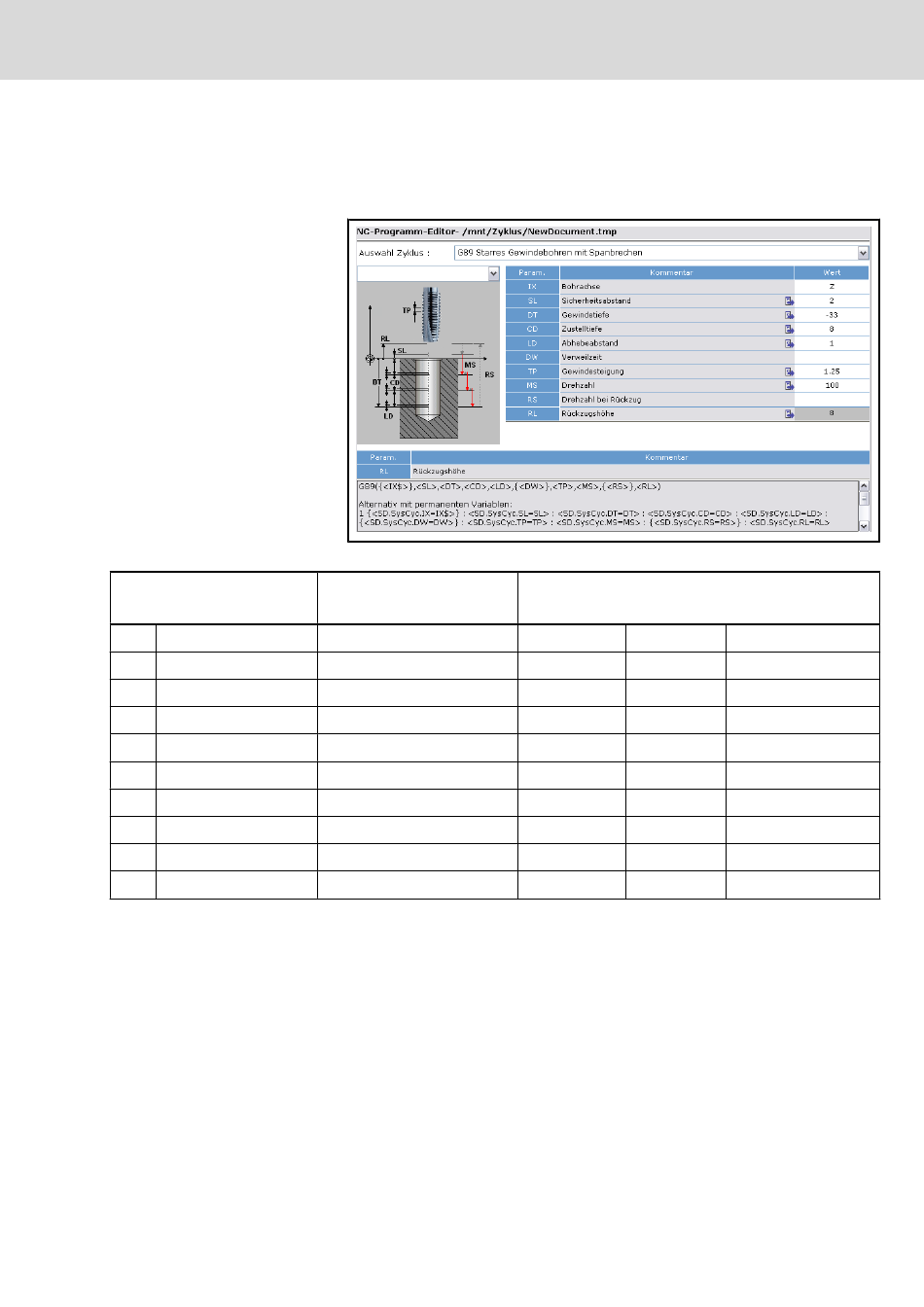

Abb.4-17: G89 Starres Gewindebohren mit Spanbrechen
Gewindebohren
mit Spanbrechen
Bohrachse
Sicherheitsabstand
Gewindetiefe
Zustelltiefe
Abhebeabstand
Verweilzeit
Gewindesteigung
Drehzahl
Drehzahl für Rückzug
Rückzugshöhe
Von der zuletzt programmierten Position der Bohrachse wird im Eilgang am
Sicherheitsabstand positioniert. Von diesem Punkt wird mit der zuletzt pro‐
grammierten Drehzahl und der angegebenen Gewindesteigung um die Zustell‐
tiefe gefahren. Anschließend wird der Abhebeabstand inkremental mit der
Drehzahl für Rückzug gefahren. Dieser Vorgang wiederholt sich so lange bis
die Gewindetiefe erreicht ist. Die Bezugsspindel ist vor dem Zyklusaufrufs mit
TSP zu programmieren. Es kann durch Angabe einer negativen Steigung ein
Linksgewinde und mit positiver Steigung ein Rechtsgewinde erzeugt werden.
Wurde eine Verweilzeit in Sekunden (optional) angegeben, läuft diese nach
dem Erreichen der Gewindetiefe ab. Danach wird die Spindel gegenläufig mit
der gleichen Drehzahl, oder wenn angegeben, mit der Drehzahl für Rückzug
bis zum Sicherheitsabstand zurückgefahren. Abschließend wird die Position
Rückzugshöhe mit Eilgang angefahren.
Electric Drives | Bosch Rexroth AG
and Controls
G89(IX,SL,DT,CD,LD,DW,TP,MS,RS,RL)
String optional
Real Pflicht
Real Pflicht
Real Pflicht
Real Pflicht
Real optional
Real Pflicht
Real Pflicht
Real optional
Real Pflicht
35/76
Bohrzyklen
absolut
absolut
inkremental
inkremental
Sekunden
Umdrehungen
Umdrehungen
absolut
