7

Drehzyklen

7.1

G160 Langdrehen

G160
SR SSysCyc.SR
SA SD.SysCyc.SA
ER SD.SysCyc.ER
EA SD.SysCyc.EA
CD SD.SysCyc.CD
CR SD.SysCyc.CR
CA SD.SysCyc.CA
Ablauf:
Der Zyklus "Langdrehen" (G160) dient dazu an einem Drehteil einen achspa‐
ralellen Bereich mit mehreren Schnitten in Längsrichtung zu bearbeiten. Außer
der Schnittaufteilung über den vorgegebenen Bereich kann separat ein letzter
Schlichtschnitt festgelegt werden.

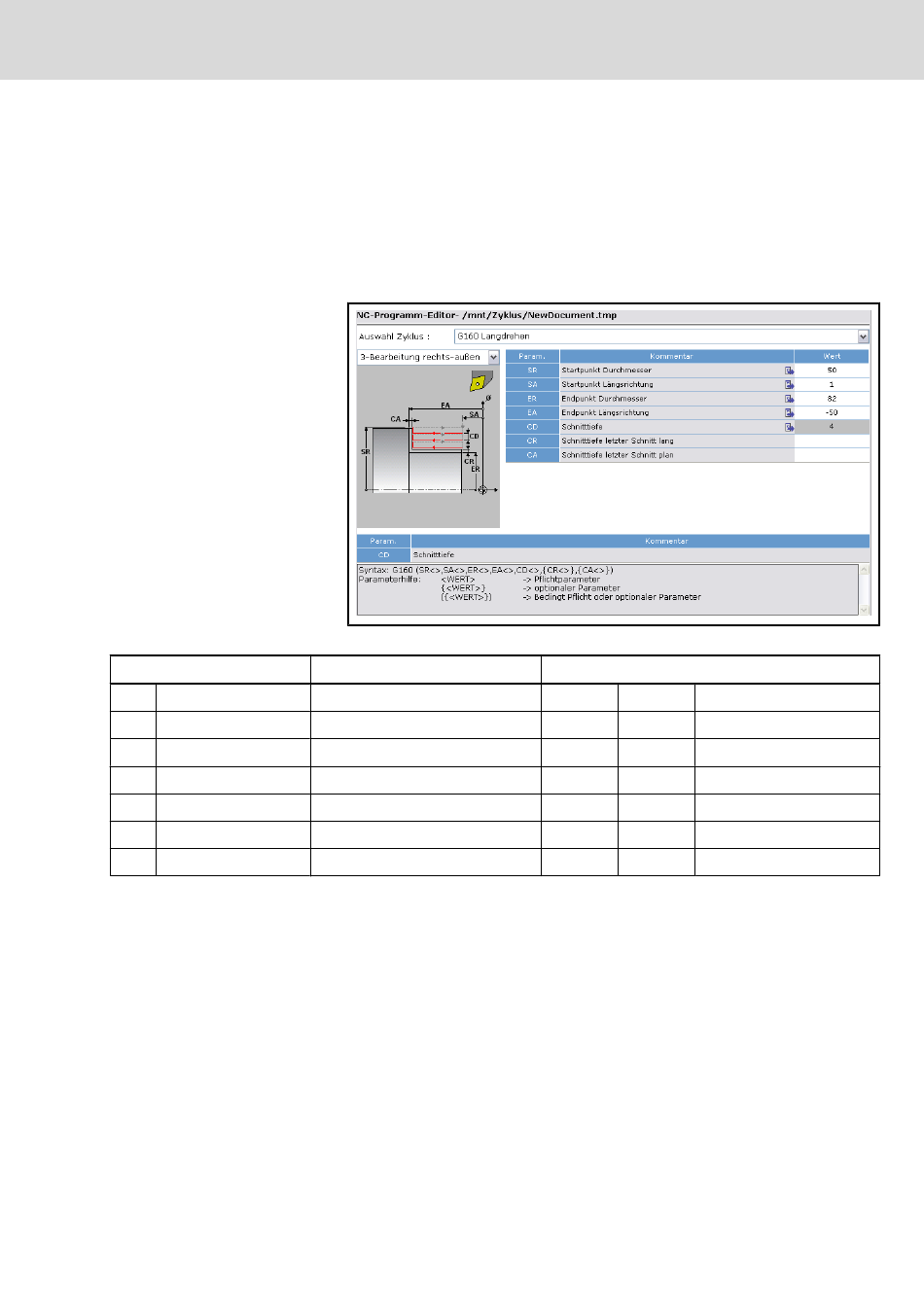

Abb.7-1: G160 Langdrehen
Langdrehen
Startpunkt Durchmesser
Startpunkt Längsrichtung
Endpunkt Durchmesser
Endpunkt Längsrichtung
Schnitttiefe
Schnitttiefe Schlichtschnitt Längs
Schnitttiefe Schlichtschnitt Planseite Real
Der Zyklus arbeitet in der Ebene G18 mit Längs- und Durchmesserachse. Der
Zyklus beginnt am Startpunkt (SR und SA). Der Startpunkt muss haveriefrei
von der zuletzt programmierten Position anfahrbar sein.
Bei vorgegebenem Schlichtschnitt wird die Schnittaufteilung um diese Schlicht‐
schnitttiefe reduziert. Die Schnitttiefe (CD) der einzelnen Schnitte der Schnitt‐
aufteilung ist gleich. Gegebenenfalls wird die vorgegebene Schnitttiefe (CD)
auf gleiche Tiefe reduziert.
Die Tiefe des ersten Schnittes in Durchmesserrichtung wird mit Eilgang ange‐
fahren. Ein evtl. Anlauf ist über den Startpunkt zu realisieren. Die Schnitte
werden mit dem vor dem Zyklus programmierten Vorschub ausgeführt. Nach
dem Abheben wird im Eilgang zum Startpunkt in Längsrichtung (SA) gefahren.
Dieser Ablauf wird bis zur gewünschten Schnitttiefe wiederholt. Sind alle
Schnitte ausgeführt wird optional der Schlichtschnitt ausgeführt.
Electric Drives | Bosch Rexroth AG
and Controls
G160(SR,SA,ER,EA,CD,CR,CA)
Real Pflicht
Real Pflicht
Real Pflicht
Real Pflicht
Real Pflicht
Real optional
optional
59/76
