G87 Hinterspindeln - Bosch Rexroth IndraMotion MTX 09VRS Projektierung

30/76 Bosch Rexroth AG | Electric Drives
Bohrzyklen
Beispiel:
N10 T1 M6
N20 G17 G0 X50 Y40 Z100 S2500 M3
N30 G86(IX=Z,SL2,DT-25,DW1,OA0,SX=X,RD1,RL10) F300
N40 X50 Y40
N50 G80 Z100 M5
4.8

G87 Hinterspindeln

and Controls

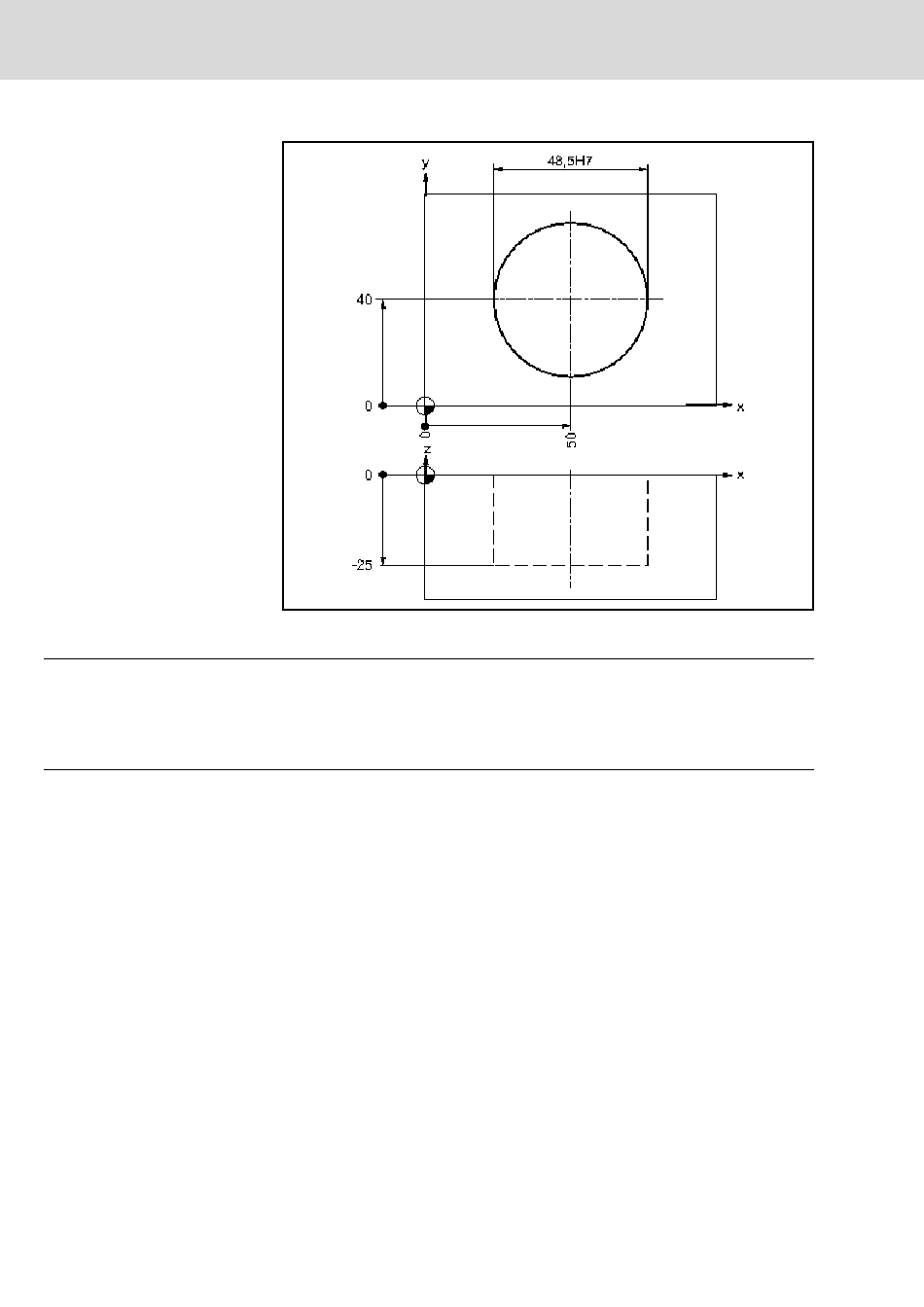

Abb.4-12: Beispiel G86 Ausspindeln
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition + Vorschub
; 1. Zyklusaufruf
; Wegfahren Modalaufruf löschen
Der modale Zyklus G87 eignet sich zum Hinterspindeln fein tolerierter Bohrun‐
gen mit einem Hinterspindelwerkzeug.
Rexroth IndraMotion MTX 09VRS | Projektierung
