Lochmuster
Beispiel 1:
N10 T1 M6
N20 G17 G0 X60 Y-30 Z100 S2500 M3
N30 G87(IX=Z,SL-32,DT-25,DW1,OA0,SX=X,RD1,RL10) F300
N40 G113(MCP60,SCP-30,R50,NH6,FA30,LA330)
N50 G80 Z100 M5
and Controls

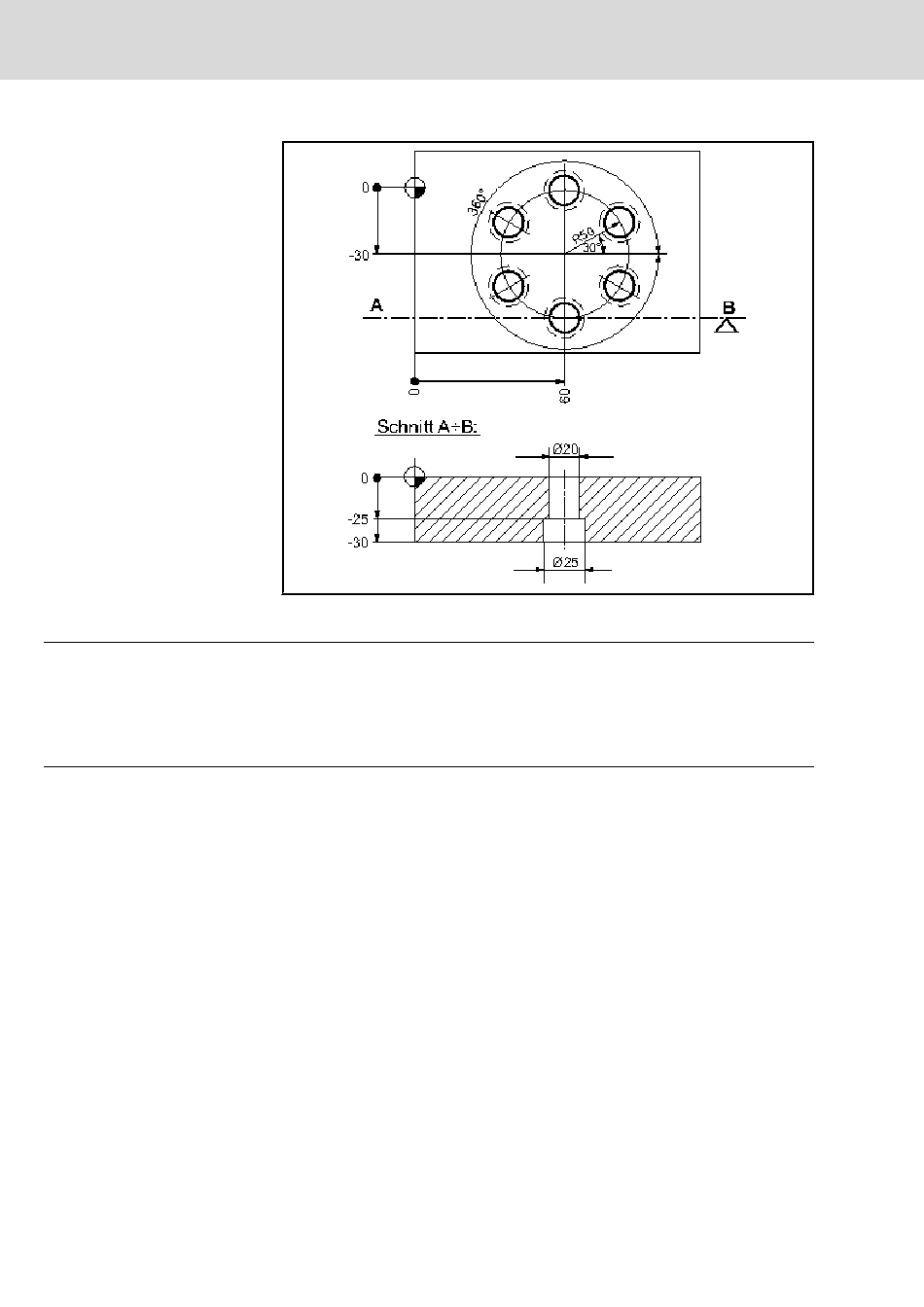

Abb.5-8: Beispiel G113 Lochkreis Ebene (Vollkreis)
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition + Vorschub
; Zyklusdefinition
; Wegfahren Modalaufruf löschen
