G262 Gewindebohrfräsen - Bosch Rexroth IndraMotion MTX 09VRS Projektierung

Projektierung | Rexroth IndraMotion MTX 09VRS
N10 T1 M6
N20 G17 G0 X25 Y20 Z100 S1500 M3
N30 G261(TD6,FF1000,MFI800,RLH=L,PC=CD,DT-15,TP1,RL10)
N40 X25 Y20
N30 G261(TD6,FF1000,MFT800,RLH=R,PC=PF,DT-15,TP1,RL10)
N40 X50 Y30
N80 G80 Z100 M5
6.2 G262 Gewindebohrfräsen
G262 Gewindebohrfräsen
SL SD.SysCyc.SL
DT SD.SysCyc.DT
DW SD.SysCyc.DW
MS SD.SysCyc.MS
MFI SD.SysCyc.MFI
FD SD.SysCyc.FD
FS SD.SysCyc.FS
FF SD.SysCyc.FF
RL SD.SysCyc.RL
LI% SD.SysCyc.LI
HD SD.SysCyc.HD
IOF SD.SysCyc.IOF
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition
; 1. Zyklusaufruf
; Zyklusdefinition
; 1. Zyklusaufruf
; Wegfahren Modalaufruf löschen
Der Zyklus "Gewindebohrfräsen" (G262) dient dazu, ein Gewinde mit einem
Gewindebohrfräser zu fertigen. Beim Gewindebohrfräsen wird zuerst das Kern‐
loch gebohrt und anschließend mit dem gleichem Werkzeug das Gewinde
gefräst. Es können Rechts- und Linksgewinde im Gleichlauf und im Gegenlauf
hergestellt werden.

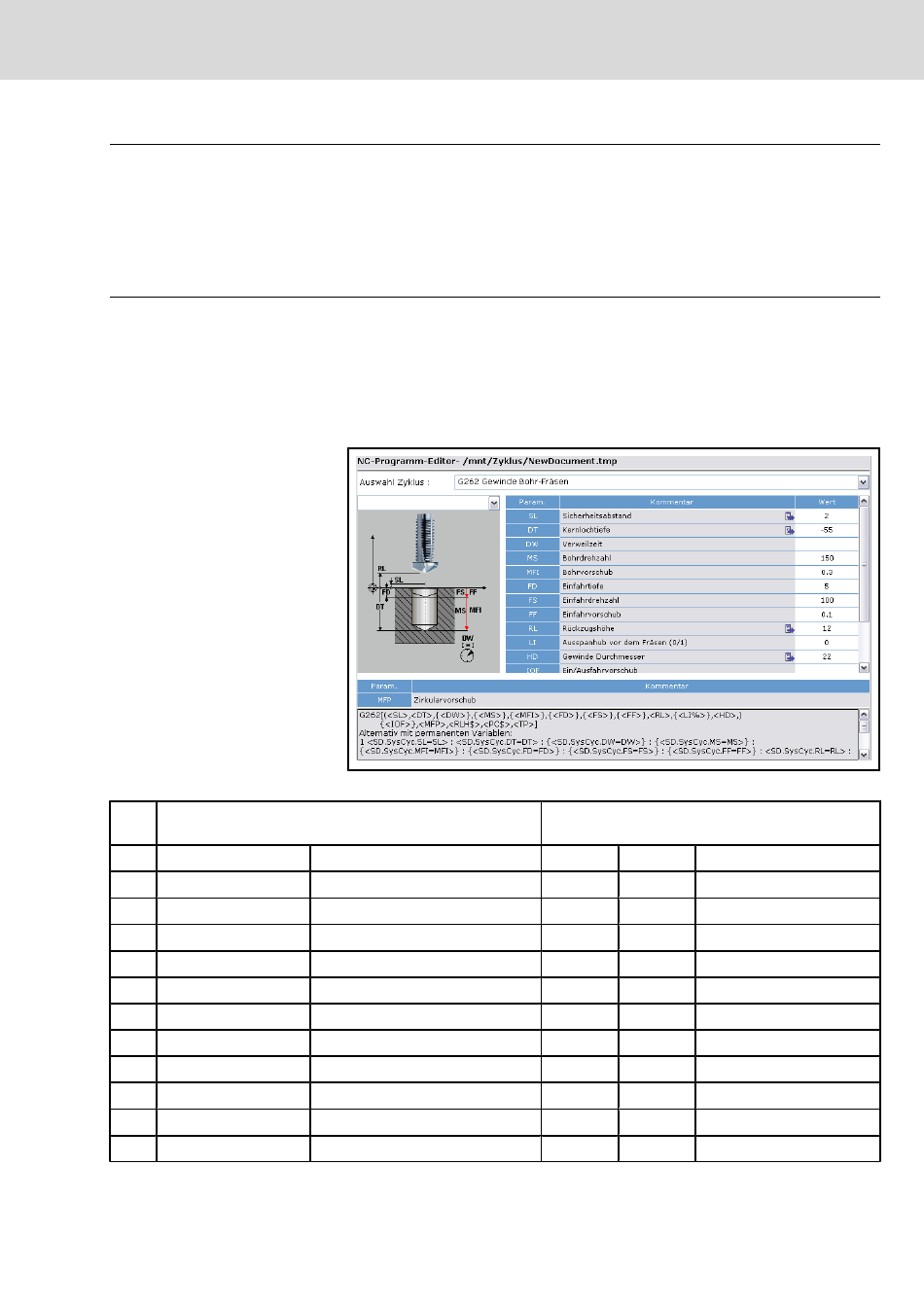

Abb.6-4: G262 Gewindebohrfräsen
Sicherheitsabstand
Kernlochtiefe
Verweilzeit
Bohrdrehzahl
Bohrvorschub
Einfahrtiefe
Einfahrdrehzahl
Einfahrvorschub
Rückzugshöhe
Ausspanhub (0/1)
Gewindedurchmesser
Ein- / Ausfahrvorschub
Electric Drives | Bosch Rexroth AG
and Controls
G262(SL,DT,DW,MS,MFI,FD,FS,FF,RL,LI,HD,IOF,M
FP,RLH,PC,TP)
Real Pflicht absolut
Real Pflicht absolut
Real optional Sekunden
Real optional
Real optional
Real optional absolut
Real optional
Real optional
Real Pflicht absolut
Integer optional
Real Pflicht
Real optional
53/76
Fräszyklen
