Bosch Rexroth IndraMotion MTX 09VRS Projektierung Seite 48

44/76 Bosch Rexroth AG | Electric Drives
Lochmuster
G114
MSP SD.SysG114.MSP
SSP SD.SysG114.SSP
PA SD.SysG114.PA
PD SD.SysG114.PD
MHD SD.SysG114.MHD
SHD SD.SysG114.SHD
NH SD.SysG114.NH
Ablauf:
Beispiel 1:
N10 T1 M6
N20 G17 G0 X15 Y-30 Z100 S2500 M3
N30 G81(IX=Z,SL2,DT-2.5,DW1,RL10) F300 ; Zyklusdefinition + Vorschub
N40 G114 (MSP15,SSP-30,PA30,PD30,NH5)
N50 G80 Z100 M5
and Controls
Lochmuster Linie
Startpunkt Hauptachse
Startpunkt Nebenachse
Winkel
Lochabstand
Abstand Hauptachse
Abstand Nebenachse
Anzahl Bohrungen
Der vor Zyklusaufruf programmierte modale Bohrzyklus wird an jeder, sich
durch die Eingangsparameter ergebenden Position abgearbeitet. Der Zyklus
kann mit den Parametern Winkel (PA) und Lochabstand (PD) oder durch die
achsbezogenen Abstände (MHD und SHD) definiert werden. Soll die Abarbei‐
tungsrichtung verändert werden, ist in beiden Fällen die letzte Bohrposition als
Startpunkt (MSP und SSP) anzugeben. Bei Bemaßungsart (PA und PD) ist der
Winkel um 180° zu erhöhen. Bei Bemaßungsart (MHD und SHD) sind die Vor‐
zeichen der Parameter Abstand Hauptachse und Abstand Nebenachse zu
negieren.

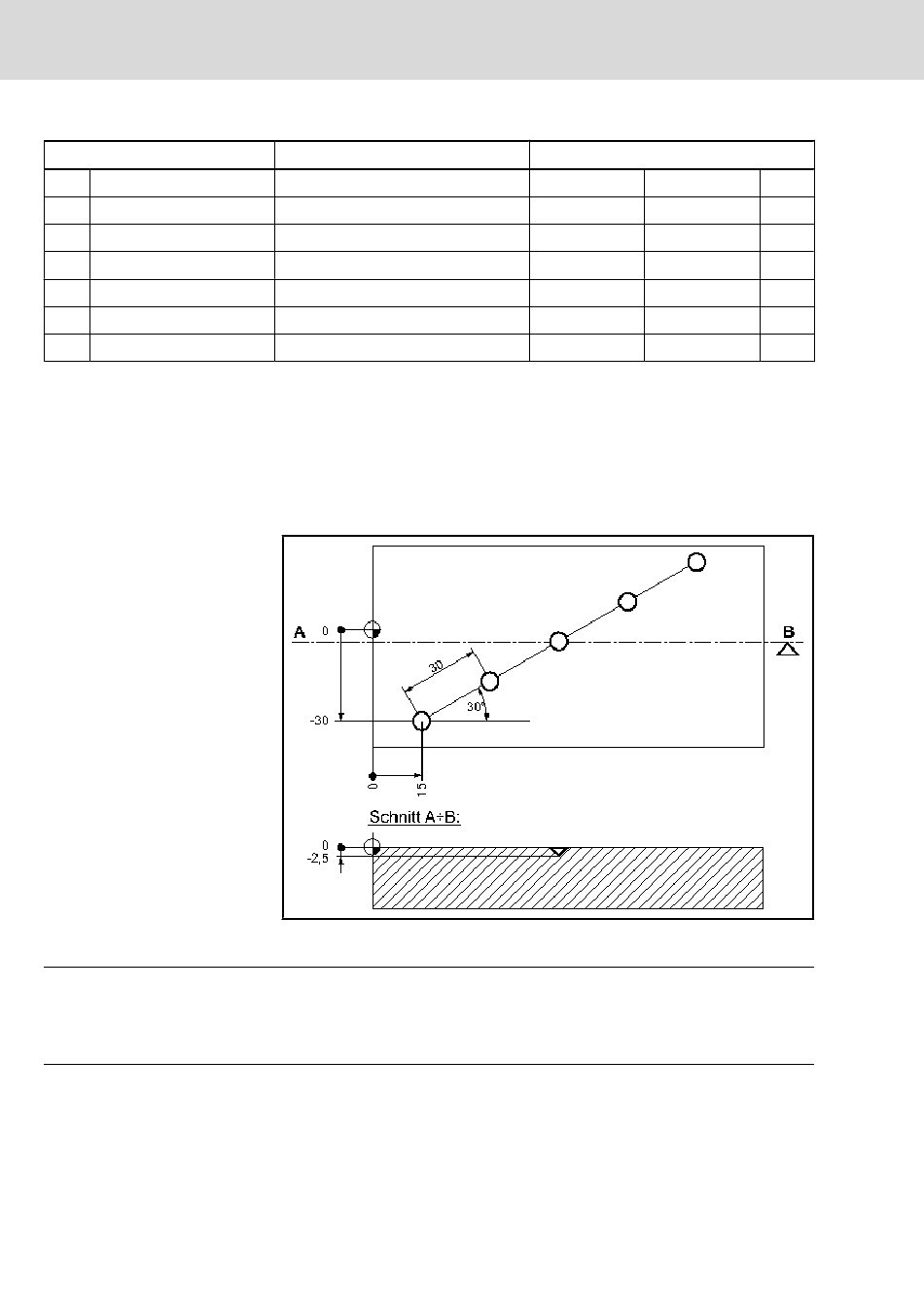

Abb.5-11: Beispiel G114 Lochmuster Linie ("ANG")
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition
; Wegfahren Modalaufruf löschen
Rexroth IndraMotion MTX 09VRS | Projektierung
G114(MSP,SSP,PA,PD,MHD,SHD,NH)
Real Pflicht
Real Pflicht
Real alternativ
Real alternativ
Real alternativ
Real alternativ
Integer Pflicht
Grad
