Fräszyklen
G263
GD SSysCyc.GD
HD SD.SysCyc.HD
CDI SD.SysCyc.CDI
IFP SD.SysCyc.IFP
MFP SD.SysCyc.MFP
OFP SD.SysCyc.OFP
SL SD.SysCyc.SL
DT SD.SysCyc.DT
CD SD.SysCyc.CD
IFI SD.SysCyc.IFI
OFI SD.SysCyc.OFI
RL SD.SysCyc.RL
and Controls

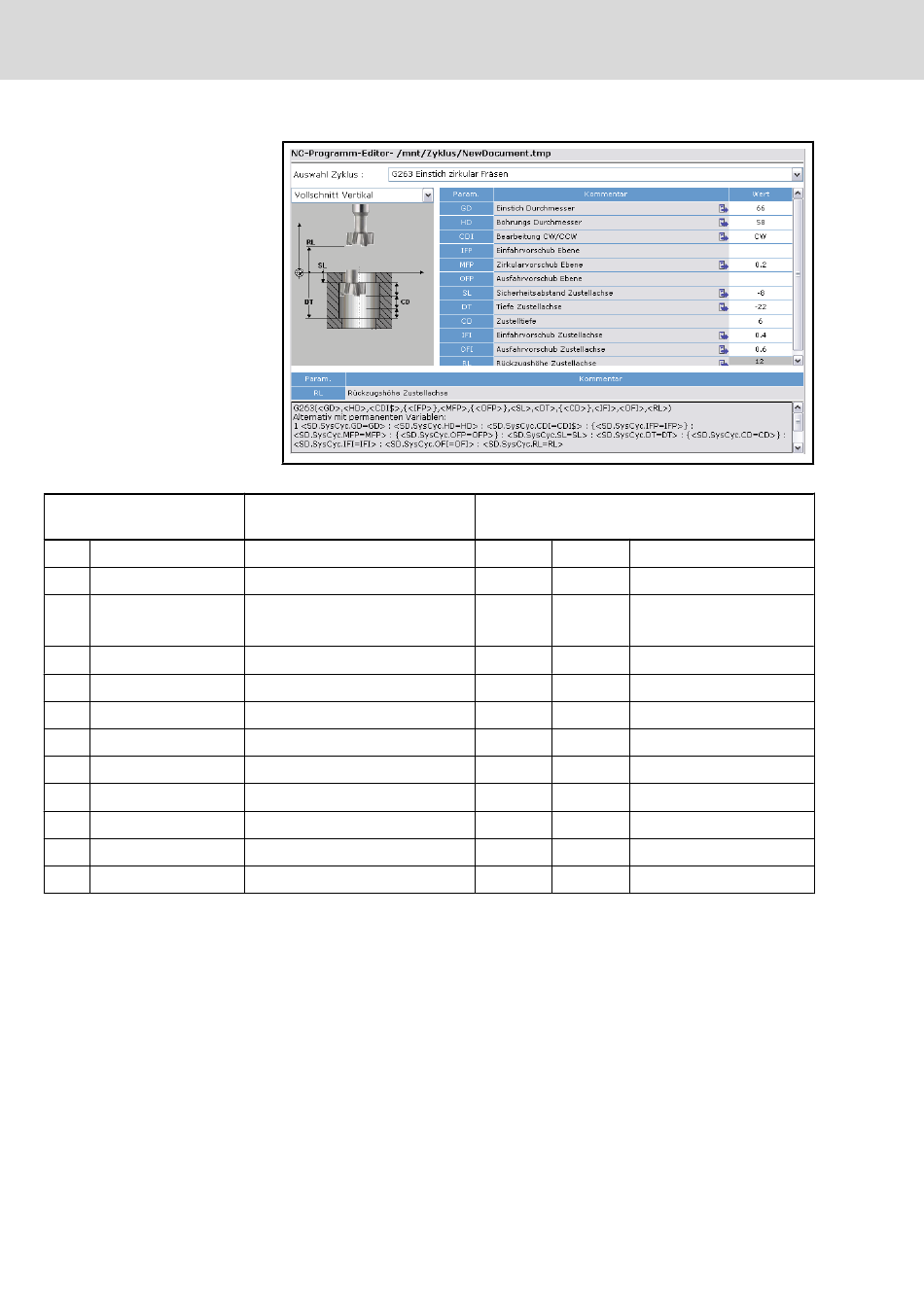

Abb.6-7: G263 Einstich zirkular Fräsen
Einstich zirkular fräsen
Einstichdurchmesser
Bohrungsdurchmesser
Bearbeitung CW / CCW
Einfahrvorschub Ebene
Zirkularvorschub Ebene
Ausfahrvorschub Ebene
Sicherheitsabstand Zustellachse
Tiefe Zustellachse
Zustelltiefe
Einfahrvorschub Zustellachse
Ausfahrvorschub Zustellachse
Rückzugshöhe Zustellachse
Rexroth IndraMotion MTX 09VRS | Projektierung
G263(GD,HD,CDI,IFP,MFP,OFP,SL,DT,CD,IFI,OFI,
RL)
Real Pflicht
Real Pflicht
String Pflicht SD.SysCyc.CDI=0 → "CW"
SD.SysCyc.CDI=1 → "CCW"
Real optional
Real Pflicht
Real optional
Real Pflicht absolut
Real Pflicht absolut
Real optional inkremental
Real optional
Real optional
Real optional absolut
