Bohrzyklen
Beispiel:
N10 T1 M6
N20 G17 G0 X25 Y20 Z100 M5
N30 TSP(CAX3)
N40 G89(IX=Z,SL2,DT-55,CD15,LD1,TP1.5,MS300,RS600,RL10)
N50 X25 Y20
N60 G84(IX=Z,SL2,DT-85,CD15,LD1,TP-1.5,MS300,RS600,RL10)
N70 X50 Y30
N80 G80 Z100 M5
and Controls

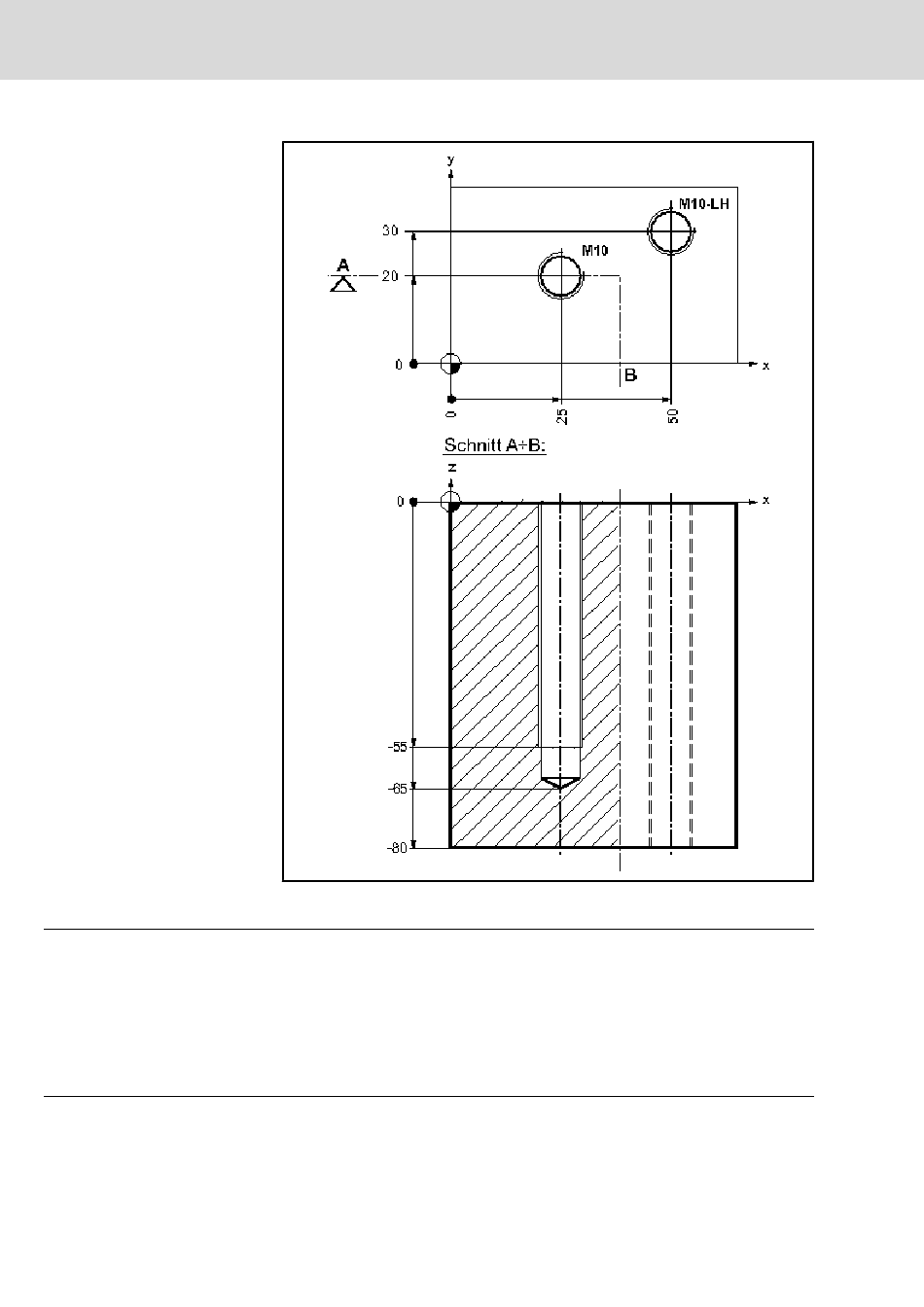

Abb.4-18: Beispiel G89 Starres Gewindebohren mit Spanbrechen
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Bezugsspindel 3
; Zyklusdefinition
; 1. Zyklusaufruf
; Zyklusdefinition
; 2. Zyklusaufruf
; Wegfahren Modalaufruf löschen
